アラームつき超音波厚さ計HJ-UT20 サトテック

クリックすると縮小します

アラームつき超音波厚さ計HJ-UT20 サトテック

画像をクリックすると拡大します

校正書類の発行可:短納期/有償


取り扱いが容易で高精度なハンディタイプの超音波厚さ計 。
■ 見やすいディスプレイとバックライト機能
■ 分解能(0.1mm/0.01mm)
■ 簡易校正機能
■ 測定範囲設定によるアラーム機能
■ 測定値の記録保存が可能(100件)
■ 自動電源オフ機能付

送料/代引手数料無料 本体のみ 注文FAX 問い合わせる 見積を依頼 校正付見積を依頼
製品名 価格
商品コード SUT-006-01
即納
本体保証つき
アラームつき超音波厚さ計 HJ-UT20
税別 27,800円
(税込 30,580円)

特長

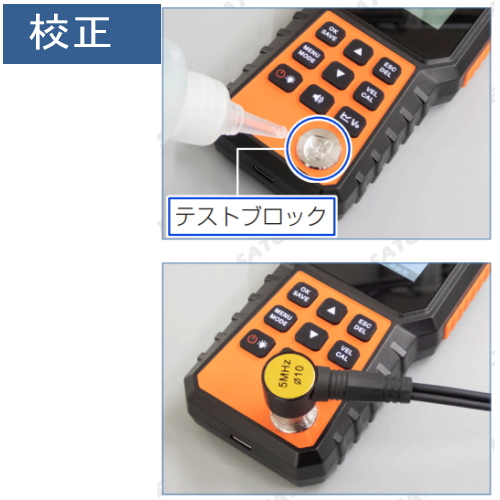

簡易校正機能

簡易校正機能

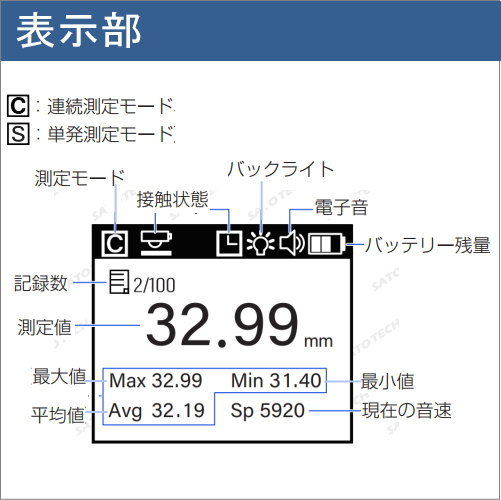

測定結果表示例

測定結果表示例

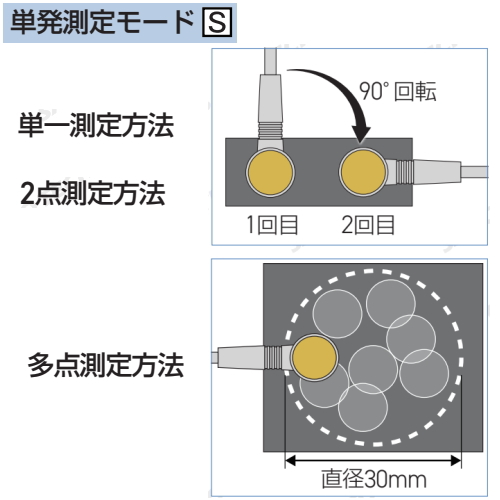

単発測定モード

単発測定モード

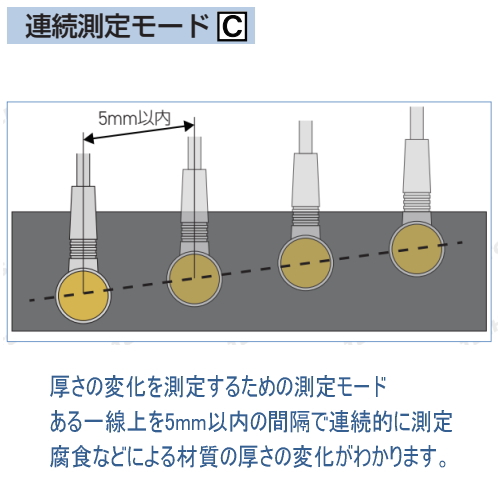

連続測定モード(厚さの変化を確認するモード)

連続測定モード

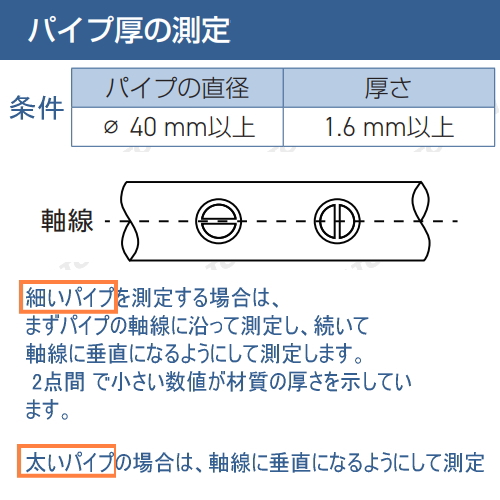

パイプなどの湾曲部測定も高精度

パイプなどの湾曲部用超音波厚さ計HJ-UT20

お知らせ機能で品質管理の効率アップ

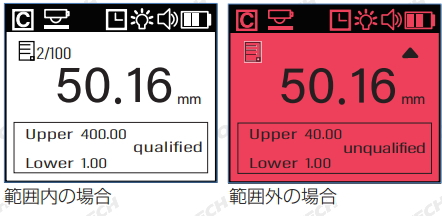

上下限値を設定しておくと、ビープ音が鳴り、バックライトが赤くなり、上下限値の範囲外をお知らせします。

上下限値判別表示

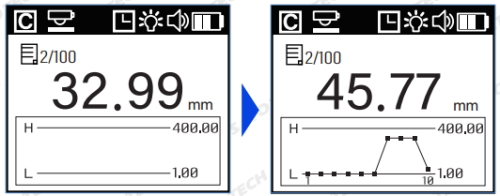

グラフ表示可能

グラフ表示例

測定データの記録保存

100件まで測定値を保存可能

材料別の音速表

対象物の音速が分からない場合、確認が可能です。取説4.3参照

材質 音速(m/s) 材質 音速(m/s)
カスタム1 5920 3251
カスタム2 5920 亜鉛 4170
現在のSp値 5920 チタン 5990
アルミニウム 6370 2960
5920 アクリル樹脂 2760
ステンレス鋼 5740 エポキシ樹脂 2540
真鍮 4399
3988
4720 ニッケル 5639
5930 プレキシガラス 2692
鋳鉄 5110 磁器 5842
2400 ポリ塩化ビニル 2388
ナイロン 2680 サイレックスガラス 5639
3607 パーデュレン 2311

用途

■原子力・航空機・自動車部品 高精度を要求される材料や製品の厚さを測定

■石油・化学プラン卜などの薄肉パイプの精密厚さ

■ガラス製品およびセラミック製品 高精度板ガラス・ガラス管などのガラス製品およびセラミック製品や素材の精密厚さ測定に

■食品・薬品などの容器 食品・薬品などの金属・ガラス・プラスチックやセラミックス容器などの精密厚さ測定に

■その他 一般の金属・ガラス・プラスチック・フィルム・セラミック製品などの精密厚さを測定

アラームつき超音波厚さ計HJ-UT20 サトテックの仕様

サトテック 信頼のサトテック・クオリティ
ディスプレイ 128×128ピクセル 35×30mm
測定範囲 1.0 ~ 400.0 mm
精度※ 9.99 mm以下 ±0.1 mm
10 ~ 299.9 mm以上 ±(読取値の1%+0.1)mm
300 ~ 400mm ±(読取値の2%+0.1) mm
表示分解能 0.01(≦99.99mm) 、 0.1(≧100.0mm)
データ記録数 100データ
音速範囲 1000 ~ 9999 m/s
テストブロック 4.00mm: SS(本体に装着)
自動電源オフ 1分/2分/5分/OFF
バックライト機能 あり
探触子 測定周波数: 5 MHz
電源 単4形乾電池×3
使用環境 0 °C ~ 50 °C
90 % RH以下(結露なきこと)
寸法 高さ130 mm×幅69 mm×厚さ27 mm
重量 約127 g(本体のみ)
付属品 本体、探触子、カプラント、取扱説明書、 単4形アルカリ乾電池×3(テスト用)
別売品 ステップ試験片(6段)

※ SSの場合の精度です。

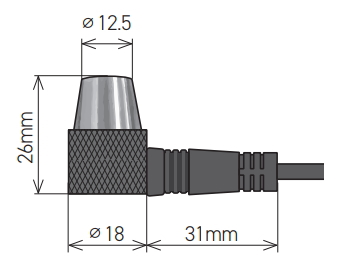

付属探触子プローブの仕様

周波数 5 MHz HJ-UT20プローブ
最小測定面積 ∅12.5mm
表面温度 0 ~ 50℃
測定曲率の制限 ∅40mm×1.6mm以上
ケーブル長 約1m
重量 約46g

オプション

サトテック ステップ試験片 6段/8段

ステップ試験片サトテック ステップ試験片 6段/8段

厚さ計の校正や性能チェック用試験片です。校正書類の発行可(短納期/有償)
厚さ1,3,4,5,6,7,8,9,10,15,20,25,30,40,50,60,70,80mm等のステップ試験片


カプラントサトテック カプラント接触媒質(グリセリンペースト)(400ml)


測定の豆知識

探触子と測定面の空気層 測定面と探触子の間に空気層が入らないように粘度の高いカプラント(接触媒質)を十分に塗布。
塗布量が少ない場合や、粘度の低いカプラントを使用した場合は、空気層ができ、超音波が測定物に透過しないため測定ができない場合があります。
測定面の粗さの影響 測定面は、スケール(金属酸化物の被膜)などを除き、平滑に仕上げることにより安定した測定が可能
鋼ならば、グラインダ仕上げ、粗いヤスリ(並目以下)
塗膜の影響 グラインダで塗膜を除去
母材表面にサビ-空気層が発生-空気層で超音波が反射 超音波厚さ計
曲率(パイプ)の影響 超音波厚さ計
2点測定法

腐食の進行が予想される箇所では、2点測定法で測定
2点測定法とは、同一の測定点で、探触子の向きを90度変えて2回測定し、どちらかの薄い値を測定値として採用する方法
超音波厚さ計
