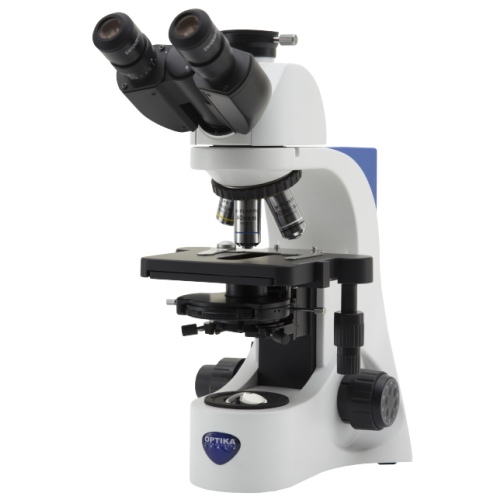

OPTIKA 生物顕微鏡/位相差顕微鏡JB-383PHシリーズ
クリックすると縮小します
画像をクリックすると拡大します
■明視野、暗視野、位相差の切換えは手元のレバーひとつでおこなえます。
■優れた操作性と、教育・実習・研究の現場で長期間使用できる高い堅牢性を兼ね備えた顕微鏡
■視野数（FN）20、Plan対物レンズ、OPTIKA社独自の長寿命X-LED3光源を搭載
■2層メカニカルステージ 採用
お気軽にご相談ください！
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
商品コード MOM-010-01
生物顕微鏡JB-383PH（位相差顕微鏡・暗視野顕微鏡）三眼鏡筒 4種類のプランアクロマート対物レンズ付 OPTIKA
入荷待ち
本体保証つき
|
税別 258,000円 （税込 283,800円） 予約注文受付中 |
|
商品コード MOM-010-51
JB-383PH用 Cマウントアダプタレンズ 0.35倍 M-620
※JB-383PHにCマウントカメラを取り付けるために必要なアダプターです。
即納
オプション品
|
税別 32,000円 （税込 35,200円） |
商品コード MOM-010-S3

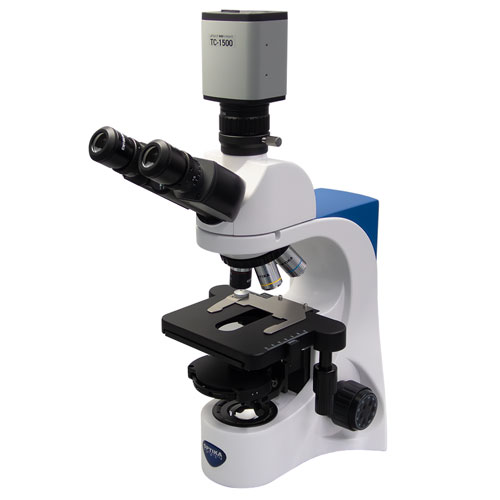

OPTIKA生物顕微鏡 JB-383PH-TC（位相差・暗視野）顕微鏡用カメラTC-1500（PC・モニター接続）付き
※生物顕微鏡JB-383PH+顕微鏡カメラTC-1500のセット
入荷待ち
本体保証つき
|
税別 328,000円 （税込 360,800円） 予約注文受付中 |
商品コード MOM-010-S4
OPTIKA生物顕微鏡 JB-383PH-TCM（位相差・暗視野）モニター付顕微鏡カメラTC-1500M付き
※生物顕微鏡JB-383PH+モニター付き顕微鏡カメラTC-1500Mのセット
入荷待ち
本体保証つき
|
税別 368,000円 （税込 404,800円） 予約注文受付中 |
観察画像例
JB-383PHで観察・撮影しました。
明視野観察
タケの茎断面
蚊の頭
位相差観察
歯のプラーク①
歯のプラーク②
ラインナップ
| JB-383PH | JB-383PH-TC | JB-383PH-TCM |
|---|---|---|
 |
 |
 |
| スタンダードタイプ | 顕微鏡カメラTC-1500付き | モニター付顕微鏡カメラTC-1500M付き |
| 教育用・検査用の生物顕微鏡。明視野、暗視野、位相差の切り替えも可能。 | JB-383PHに顕微鏡カメラが付いたセット。PC・モニターに接続し、大画面で観察可能 | JB-383PHに顕微鏡カメラとモニターが付いたセット。付属モニターで顕微鏡観察や撮影が可能 |
特長
■ 生物顕微鏡、位相差顕微鏡、暗視野顕微鏡に対応
■ 4種類のプランアクロマート対物レンズが付属
（ 4x /10x /40x /100x ）
■ 三眼鏡筒つき：Cマウントに対応
■ 135倍～ 2900倍で観察可能
（ JB-383PH-DS出力 22インチモニタ上）
明視野、暗視野、位相差の切換えは手元のレバーひとつ
スムーズな標本の移動
広い視野範囲：視野数は最適な20ｍｍ
20mmの視野を確保することで、周辺視野を確保し、快適な観察ができます。
オプティカ社独自の長寿命X-LED3光源を搭載
明るさが均一な光を供給。
低消費電力（3.6W）で 1日8時間使用で25年。
ラックなしの2層メカニカルステージ 採用
ベルト式のメカニカルステージ採用で、可動がスムーズ。
対物レンズへの衝突を防ぐストッパーつき
高画質なのは精密なボディ：アルミダイキャスト
高い寸法精度を出せるアルミニウム合金などの溶融金属を、精密な金型の中に高速で充填した後に高い圧力をかけることで、寸法精度の高さ、鋳肌面の良好性優れた品質が得られます。
教育用から検査用まで幅広い用途に対応

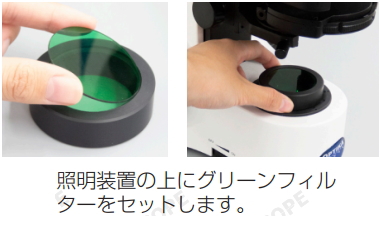

付属のグリーンフィルターコントラストを増強可能

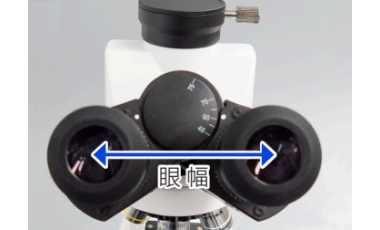

瞳孔間距離 :48 ～ 75mm 眼幅調整
観察するときの眼の位置（アイポイント）が接眼レンズの端面より離れていても、メガネを掛けたままでも観察できるためハイアイポイント機能とも呼ばれます
位相差顕微鏡とは？
位相差顕微鏡とは、光線の位相差をコントラストに変換して観察できる光学顕微鏡であり、本来、輪郭のはっきりしない観察物を高いコントラストで観察することが可能です。
微小な無色透明の試料（位相物体）を、明暗のコントラストに変換し、観察可能にした方法を位相差観察法といい、位相差顕微鏡は、コンデンサの前側焦点位置にリング絞りを置き、それと共役な対物レンズの後側焦点位置にやはりリング状の位相膜を持つ位相板phase plateを置いた構成になっています。
標本を無染色・非侵襲的に観察することができるため、特に生物細胞を観察する場合や臨床検査に多く用いられ、石綿(アスベスト)の検出にも使用されます。
参考：日本顕微鏡工業界 https://www.microscope.jp/knowledge/06-3.html

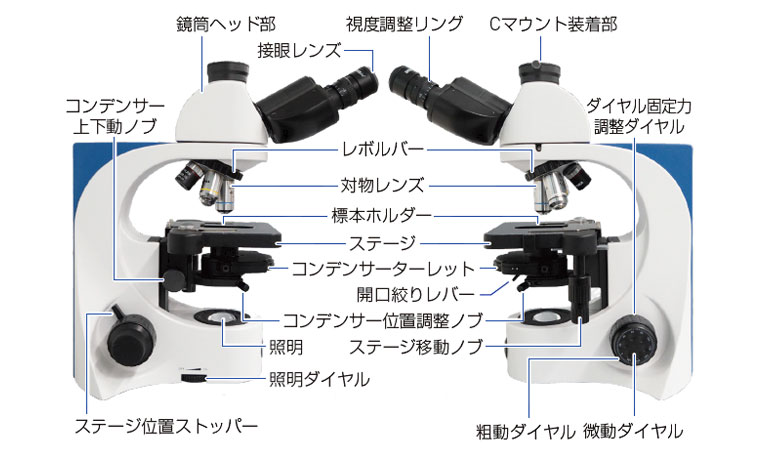

生物顕微鏡JB-383PHの各部の名称
左側から見た場合と右側から見た場合
用途
生物顕微鏡は、細胞学、寄生虫学、癌、免疫学、遺伝学、産業微生物学、および植物学に最適
粉末、非常に小さな粒子、その他の物体を、生物学的スライス、生物細胞、細菌および組織培養、液体沈殿（ナイトビジョン機器用）などの透明または半透明の物体と同時に観察することをお勧めします。
仕様
本体仕様
| 観察法 | 明視野、位相差、暗視野 | |||
|---|---|---|---|---|
| 顕微鏡タイプ | 正立顕微鏡 | |||
| 鏡筒 | タイプ | 三眼鏡筒 | ||
| スプリット比 | 50/50 | |||
| 鏡筒傾斜角度 | 30° | |||
| 360°回転 | ○ | |||
| 瞳孔間距離 | 48 ～ 75mm 眼幅調整 | |||
| 視度調整 | ○ | |||
| 接眼部内径 | 23mm | |||
| 接眼レンズ | 倍率 | 10倍 | ||
| レンズ直径 | 21mm | |||
| 対物レンズ | 標準倍率 | 40 ～ 1000倍 | ||
| 対物レンズ |

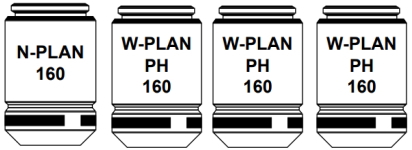

プランアクロマート対物レンズ採用
鏡長：160ｍｍ カバーガラス補正：0.17
| |||
| N-PLAN | 4x/0.10 | W.D. 15.2 mm | ||
| W-PLAN PH | 10x/0.25 | W.D. 12.2 mm | ||
| W-PLAN PH | 40x/0.65 | W.D. 0.37 mm | ||
| W-PLAN PH | 100x/1.25 (油浸/水浸の両用対応) | W.D. 0.13 mm | ||
| ●油浸対物レンズのメリット
開口数だけでいうと、開口数が大きく高分解能な 「油浸対物レンズ」の方が、明るくシャープな蛍光像が得られます | ||||
| ●水浸対物レンズのメリット
厚いサンプルの深部を観察する場合には、浸液の屈折率がサンプルの屈折率に近い「水浸対物レンズ」の方がボケのないシャープな蛍光像が得られる | ||||
| ステージ | タイプ | ラックなしの2層メカニカルスライドステージ150×139mm
ベルト式メカニカルステージ採用で、スムーズな可動 対物レンズへの衝突を防ぎ、ケガするリスクを最小限に | ||
| XY可動範囲 | 75×33mm（ X-Y ）
副尺目盛つき 精度0.1ｍｍ | |||
| 標本ホルダー | ○ | |||
| 固定力調整 | ○ | |||
| 移動範囲 | 粗動： 25mm
微動： 0.2mm ストッパーあり | |||
| コンデンサー | 開口数（ NA ） | BF、 10x/20x、 40x、 100x、 DF
タイプ：位相差コンデンサ | ||
| 照明 | タイプ | X-LED3 | ||
| 光源電力 | 3.6W | |||
| 輝度調整 | ○ | |||
| 電源 | ACアダプター（ DC 6 V, 1A ） | |||
| 使用環境 | 5 ～ 40℃ 85%RH以下（結露なきこと） | |||
| 保管環境 | 5 ～ 40℃ | |||
| 重量 | 約 7kg（本体のみ） | |||

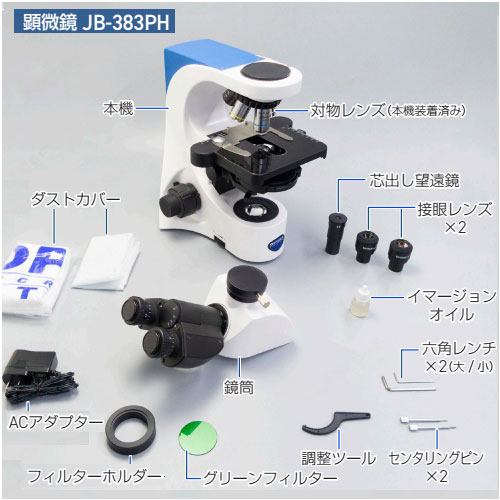

| 付属品 | 本機、鏡筒、対物レンズ、接眼レンズ、イマージョンオイル、グリーンフィルター、フィルターホルダー、 芯出し望遠鏡、ダストカバー、六角レンチ×2、 調整ツール、 ACアダプター、取扱説明書
| |||
カメラユニット TC-1500 / TC-1500M ※JB-383PH-TC / JB-383PH-TCM のみ
| カメラシステム仕様 | |
|---|---|
| イメージセンサー | 1/2.5インチ CMOSセンサー |
| 画素数 | 500万画素 |
| 表示解像度 | 2592×1944 |
| 表示フレームレート | 15 fps（ USB2.0）/15 fps（ HDMI ） |
| 記録形式 | 静止画（ JPG/PNG/DICOM/TIFF ）1920×1080
動画（ AVI/MP4/WMA ）1920×1080（15 fps ） |
| 保存フレームレート | 15 fps（ SDカード）/15 fps（ PC ） |
| 記録媒体 | SDカード（最大32GB ） |
| 入出力端子 | HDMI端子（×1）、USB接続端子（×1）、
SDカードスロット（×1）、ACアダプタ－接続端子（×1） |
| イメージ出力 | HDMI |
| レンジマウント | Cマウント |
| 使用環境温湿度 | 温度：0 ℃～ 45 ℃ 湿度：10 %RH ～ 85 %RH |
| サイズ | 高さ91 ｍｍ×幅75 ｍｍ×厚さ67 ｍｍ |
| 重量 | 約272 g |
| 標準付属品 | ACアダプタ－、HDMIケーブル、USBケーブル、
マウス、SDカード（カメラシステム装着済） |
| ディスプレイ仕様（JB-383PH-TCMのみ付属） | |
| ディスプレイ | 11.6インチ ISP-Pro |
| 表示解像度 | 1920×1080 ピクセル |
| アスペクト比 | 16：9 |
| 光度 | 320 cd/m2 |
| コントラスト比 | 1000：1 |
| 電源 | DC12V、2A |
| 入出力端子 | HDMI端子（×1）、ACアダプタ－接続端子（×1） |
| サイズ | 高さ181mm×幅282mm×厚さ15mm |
| 重量 | 約600 g |
| 標準付属品 | 取付具（×2）、蝶ボルト（×5）、黒ボルト（×5）、六角レンチ、
HDMIケーブル、ACアダプター分岐ケーブル |
カメラユニット TC-1500/TC-1500Mの特長※
※ JB-383PH-TC/JB-383PH-TCMのみ付属
WindowsPC・モニターと接続して観察可能
WindowsPCとUSB接続して接眼レンズを覗かず観察。写真・動画の撮影、観察像の直径・面積・角度等の計測、深度合成、画像連結等が可能です。モニターとHDMI接続して観察・撮影も可能。
500万画素の高解像度でシャープな映像を提供
表示解像度2592×1944の高解像度。500万画素CMOSイメージセンサー搭載で鮮明で鮮やかな画像観察ができます。また、高い色再現性でモニター画像と接眼レンズで観察した際の色が完全に一致します。
多機能なPC用画像計測ソフト
付属の画像計測ソフトで 画像撮影-編集-測定-レポート作成というワークフローを大幅に短縮できます。
■ 被写界深度合成(EDF)
被写界深度拡張は、古くて面倒なスタッキングハードウェアに代わる、賢くシンプルで信頼性の高い方法です。被写体の最も深いところから最も浅いところまでの複数画像を合成し、クリアな被写界深度画像を生成します。
■ 画像連結（イメージステッチング）機能
より多くの情報を1枚の画像に取り込む1つの方法で、携帯電話のパノラマ機能のように機能します。一部の描写が合致する複数画像をより大きく詳細な画像につなぎ合わせます。
■ 蛍光画像合成
異なる蛍光色素を持つ画像を簡単に重ね合わせ、合成できます。

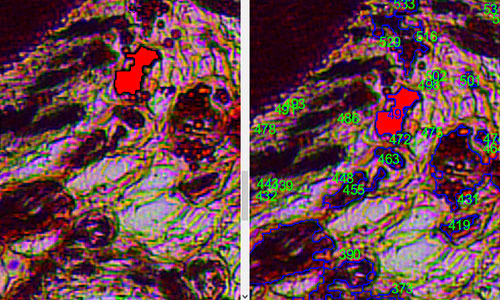

- ■ 面積・長さ・角度等の測定機能付き
- ■ 画像にテキスト、線、矢印などの図形も追加可能
- ■ キャリブレーション機能付きで正確な測定が可能
- ■ JPG / PNG / DICOM / TIFF で画像保存
- ■ 測定データは、ExcelおよびTXT形式でエクスポート
- ■ 画像情報、測定データ表、クラス数データ表を含むシンプルなPDF文書の作成が可能

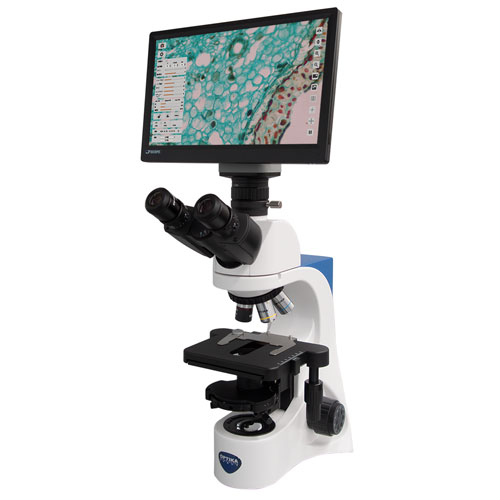

11.6インチ高精細モニターで観察・撮影 ※ JB-383PH-TCMのみ付属
11.6インチ高精細モニター付きでPCや外部モニターに接続せずに観察・撮影できます。
付属マウスを顕微鏡カメラに接続するだけでモニターの画面操作が可能になります。静止画のほか、動画の撮影に対応。
■ディスプレイ接続のみで省スペースに対応。
・サンプルをセット、撮影したい場所を探し、
マウス操作で撮影ボタンを押すだけ！
■優れた色の再現性
・病理標本の観察において特に重要な色味を見たまま再現
