電磁式膜厚計 HJ-TG97 サトテック
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:短納期/有償
HJ-TG90はプローブ分離型の電磁式膜厚計。
測定精度・再現性が高く、小回りの利く小型プローブを採用
膜厚測定範囲：10-500μｍ
精度 ：±（2%+0.3μm）+4点校正
分解能 ：0.1 μm / 1 μm
■ISO 2178:1982規格準拠
磁性基板上の非磁性コーティング厚さの測定: 磁気法
■ISO 2360:1982規格準拠
非磁性金属素地上の非電導性被覆−皮膜厚さ測定−渦電流式試験方法
送料/代引手数料無料 本体のみ
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード SFT-012-01
電磁式膜厚計 HJ-TG97 サトテック
※付属品：探触子(Feプローブ)、ゼロ校正プレート、プラスチック標準板4枚等
即納
本体保証つき
|
税別 74,800円 （税込 82,280円） |
特長
HJ-TG97は、鉄板にコーティングされた塗装の膜厚測定ができるプローブ分離型の膜厚計です。
■ 128×128ドットマトリックス LCD
■ 測定データは9つのグループに分けて保存
■ ゼロ校正および多点校正（最大4点まで）
■ 平均値・最小値・最大値・標準偏差の統計表示
■ 上限値／下限値の設定
■ 自動電源OFF機能 / 電池残量表示
■ 自動車の塗装やペイント作業等の品質チェックに最適
■ ISO 2178:1982規格準拠
磁性基板上の非磁性コーティング厚さの測定: 磁気法
■ISO 2360:1982規格準拠
非磁性金属素地上の非電導性被覆−皮膜厚さ測定−渦電流式試験方法
塗装と素地の組み合わせ
| Feプローブ(電磁式) | 素地 | 鉄・鋼などの磁性金属※ |
|---|---|---|
| 塗膜 | アルミニウム・クロム・銅・亜鉛・塗料・ワニス・エナメル・ゴムなどの非磁性体 |
2種類の測定データ保存モード
| グループモード | デフォルト(Default) | 測定値を50件まで一時的に記録 (電源OFFですべて消去) |
|---|---|---|
| グループ(General 1~9) | グループごとに50件までの測定値を保存 (電源OFF後でも測定値を保持) |
仕様
信頼のサトテック・クオリティ| 信頼のサトテック・クオリティ | ||
| 測定原理 | 電磁式 | |
| 測定範囲 | 10 um ～ 500 um | |
| 精度 | ±（読取値の 2 % + 0.3 um ）＋4点校正 | |
| 分解能 | 0.1 um（0 um ～ 99.9 um ）
1 um（100 um ～ 500 um ） | |
| 校正 | ゼロ校正、1 ～ 4点校正 | |
| グループモード | デフォルト（ Default ） | 測定値を50件まで一時的に記録
（電源OFFですべて消去されます） |
| グループ（General1 ～ 9） | グループごとに50件までの測定値を保存
（電源OFFを行っても消去されません） | |
| 統計値 | 測定値、平均値、最小値、最大値および標準偏差 | |
| 単位 | um / mils | |

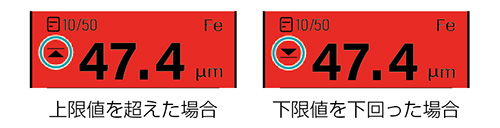

| 限界値 | 上限値/下限値の設定
制限を超えた場合、画面が赤くなり、  マークが表示
 | |
| 最小曲率半径凸面 | 1.5 mm | |
| 最小曲率半径凹面 | 10 mm | |
| 最小測定面積 | 直径 7 mm | |
| 素地の最小厚さ | 0.1 mm | |
| 最大測定レート | 1.5 秒あたり1 回の測定 | |
| 電源 | 単4形アルカリ乾電池 3 本 | |
| 使用環境温湿度
保管環境温湿度 |
温度：0 ℃～ 50 ℃、湿度：20 %RH ～ 90 %RH
0 ℃～ 60 ℃（結露なきこと） | |
| 寸法 | 本体 | 高さ140 mm× 幅70 mm× 厚さ27 mm |
| プローブ | ⌀ 12.5mm×108 mm | |
| ケーブル長 | 約1 m | |
| 重量 | 約120 g（電池含まず） | |
| ケース素材 | ABS | |

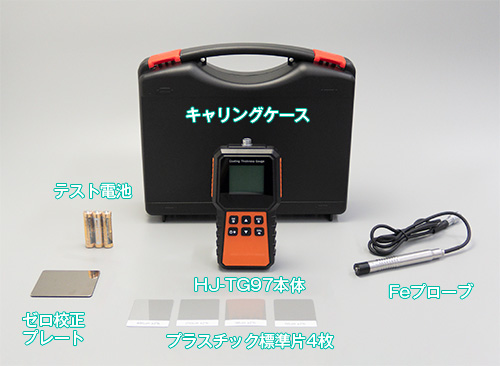

| 付属品 | 本体、Feプローブ、テスト電池（単4形アルカリ乾電池×3）、
ゼロ校正プレート､プラスチック標準片（4枚）、取扱説明書、 キャリングケース
| |
校正プレート、標準片を使用し校正できます。
もしくは、測定対象と同種、同形状、同厚のものでゼロ点、標準調整を行ってください。
