鉄筋探査機ハンディサーチ ADSPIRE01 アドスパイア・ゼロワン (RCレーダ・コンクリート構造物診断機)

純国産
軽量
Wifi通信

クリックすると縮小します

鉄筋探査機ハンディサーチ ADSPIRE01 アドスパイア・ゼロワン (RCレーダ・コンクリート構造物診断機)

画像をクリックすると拡大します

校正書類の発行可:有償


最先端の技術を搭載した最小・最軽量のハンディタイプの鉄筋探査機
NJJ-200(K)がADSPIRE 01となり新登場!
先端デジタル信号処理を駆使した高解像化を実現!
NETIS登録番号:KT-150040-VE
・低ノイズ・高分解能
・純国産品ならではの堅牢性と探査精度の高さ
・スマートフォンをディスプレイとして採用、本体と分離して様々な鉄筋検査を実現
・3WAYモード(ノーマルモード、ハンドレスモード、エクステンションモード)で探査効率アップ
・連続使用時間7時間以上
・最軽量 約1kg

訪問デモご依頼ください。リース契約もご利用いただけます。お気軽にご相談ください!

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード K-KGS-ADSPIRE
※引合商品の為、お見積りをご依頼ください。
鉄筋探査機ハンディサーチ ADSPIRE01 アドスパイア・ゼロワン ※引合見積。校正書類付。3次元可視化ソフト「3D_MAKER200」サービス中!
税別 3,680,000円
(税込 4,048,000円)

営業担当が商品説明に伺うことができます。

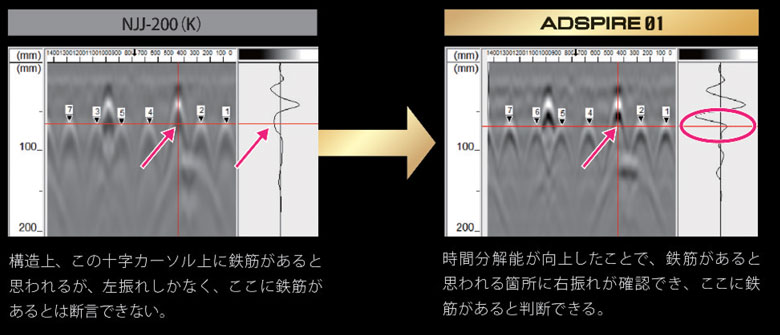

ADSPIRE01と前機種NJJ-200(K)との違い

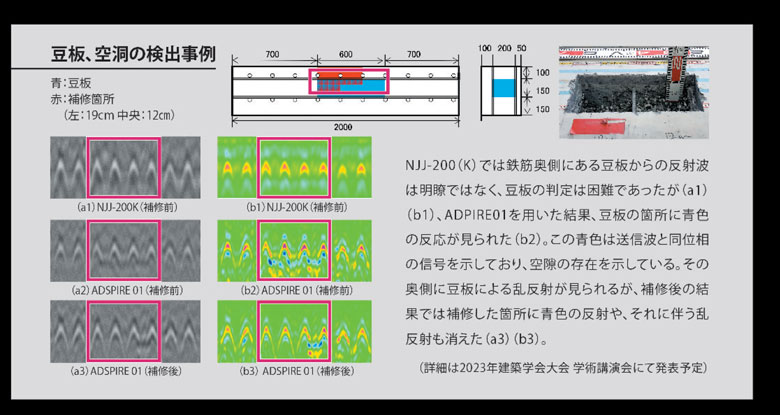

ADSPIRE01とNJJ-200Kとの違いの事例1

ADSPIRE01とNJJ-200Kとの違いの事例2

ADSPIRE01の検出事例

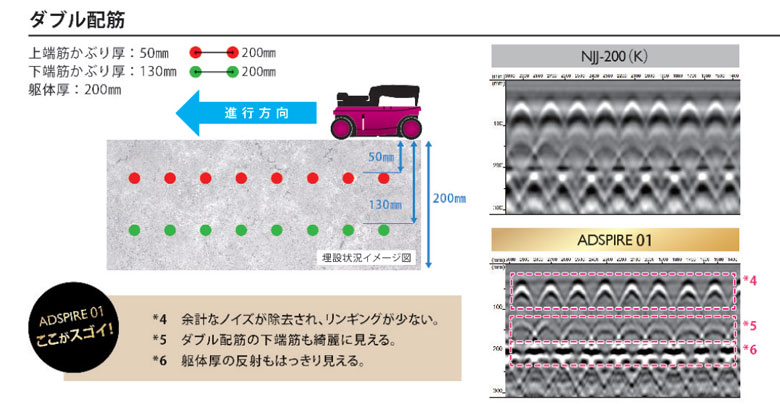

検出事例1

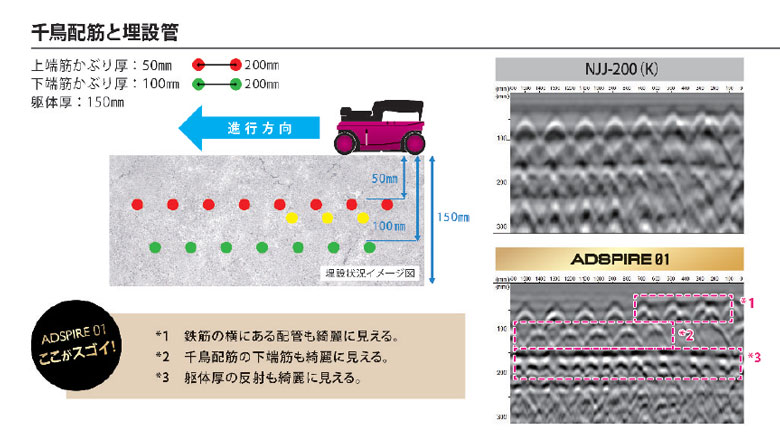

検出事例2

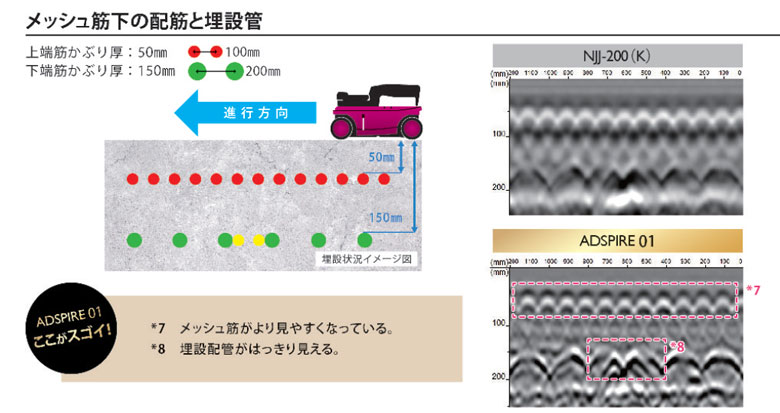

検出事例3

特長

最小・最軽量 純国産の鉄筋探査機

最先端の技術を搭載した最小・最軽量のハンディタイプの鉄筋探査機!

3WAY mode
3WAY mode
ハンドルを外すことで、高さ73mmのスペースも探査ができます。付属の延長棒を取り付けることで天井、梁、長距離の床面探査が楽になります。3WAYmodeであらゆる探査環境に対応しています。
最小・最軽量のコンパクトボディ
最小・最軽量のコンパクトボディ
業界クラス最小、最軽量。約1Kgのコンパクトボディにより、作業者の肉体的負担を大幅に軽減します。
ディスプレイにスマートフォン採用
ディスプレイにスマートフォン採用
スマートフォンをディスプレイに採用することにより、スマートフォンの入れ替えのみで、常に最新のCPUをお使い頂くことが可能になりました。そして、今後の建設IoT対応も可能とします。

電磁波レーダ法の探査原理

「電磁波レーダ法」とは電磁波を放射し、対象物からの反射信号を受信することにより鉄筋や埋設管(鉄管、塩ビ管、CD管等)空洞・ジャンカ・壁厚・舗装厚の位置や深さを探査する方法です。

電磁波レーダ法の探査原理

「早い」「簡単」「高精度」な墨出し

走査線上で高精度に墨出しできるシステムを採用しており、また走査線上を往復しないため素早くチョークガイドで簡単に墨出しができます。

「早い」「簡単」「高精度」な墨出し

探査時の作業効率向上 2つの探査モード

狭い場所でも探査可能
ハンドルレスモード

ハンドルレスモード
ハンドルを取り外すことにより、これまで探査が困難であったガスメーターボックスの様な高さ制限を伴う場所でも、探査が可能となりました。付属のアームバンドを使用すれば、両手での操作が可能となります。
高所や不安定な足場の探査時に
エクステンションモード

エクステンションモード
付属の延長操作棒を取り付けることで、足場を組んだり脚立を使うことなく高い場所の探査が可能となりました。現地調査の場面等での活用もできます。また、腰をかがめることなく楽に床面の探査が可能です。

探査をサポートする便利な機能・特長

LEDナビライト
LEDナビライト
探査開始位置にLEDを装備。暗がりでも正確に探査が可能です。
鉄筋検出アシスト機能
鉄筋検出アシスト機能
墨出しの際に、鉄筋の位置をブザーとLEDの点滅でお知らせ。鉄筋の見落としを軽減します。
すぐれた堅牢性
距離制限なしでスムーズ探査
安心の「IP54 カテゴリー2」。現場でハードに使える装置です。散水動画は下記QRコードから視聴可能です。
外付け大型タイヤ
外付け大型タイヤ
大型タイヤを装着することで凹凸面の探査も可能になります。また、電信柱のような円柱状の構造物も直径約30cm以上であれば探査が可能になります。

バックスクロール機能
バックスクロール機能
探査途中に気になった箇所に戻り、内部の様子を再確認できるため、精度の高い探査が可能になります。
四輪連動式タイヤ
四輪連動式タイヤ
探査面に起伏があっても、四輪の内、1つでもタイヤが接地していれば探査可能です。距離測定エラーを低減します。
速度超過時の
距離誤差防止機能

速度超過時の距離誤差防止機能
各速度設定で速度超過があった場合、データの欠落のみで距離誤差が生じません。
アフターサポート
アフターサポート
日本国内のカスタマーセンターで装置の点検修理を行い、20年以上の信頼と実績がございます。また、各業界団体の講習にも携わりご購入前と後にも無償で講習を行っております。

ソフトウェア

報告書作成ソフト レポートメーカ200

データ解析・出力ができるパソコン用ソフトウェアです。

■報告書を簡単に作成

報告書フォーマット機能を使えば、ページレイアウトの「サイズ」や「向き」、「写真データ」、「測定データ」が簡単に貼り付けられて報告書を素早く作成できます。

報告書の作成

【オプション】3D可視化ソフト 3D_MAKER200

3D可視化・出力できるソフトウェアです。

■現場ですぐにデータ確認が可能

付属のスマートフォンやタブレットで測定結果を3D表示できます。簡易レポート機能搭載ですぐにJPEG出力もできます。

スマホ表示画面例

■自由度の高い探査範囲設定

正方形など固定の探査範囲設定ではなく、最大3㎡までなら自由に探査範囲を設定できます。
また測定順も固定ではないので、柱などの障害物があっても一度で探査ができます。

使用分野

●コンクリートアンカー工事
●コア抜工事
●電機設備工事
●空調設備工事
●ガス工事分野
●水道工事
●コンクリート構造物改修工事
●コンクリート建造物調査診断
●コンクリート橋梁完成検査工事 など

仕様

■主な性能

項 目 性 能
方式 電磁波レーダ方式
周波数帯域 700MHz~3500MHz(中心周波数:2100MHz)
探査対象物 鉄筋・埋設管(鉄管、塩ビ管、CD管 等)・空洞・ジャンカ 等
深度レンジ 0~684mm ※比誘電率が6.2の時(コンクリートの材齢が数年経過した一般的な状態)
測定深さ分解能 浅モード・標準モード:約1mm、深モード:約2mm
水平分解能 深度75mm未満にある探査対象物:75mm以上
深度75mm以上にある探査対象物:深度以上の間隔
※標準コンクリートでの実測値(深度:鉄筋のあき = 1:0.2以上)
 深度75mm 時、鉄筋のあき15mmの鉄筋を判別可能
 深度175mm 時、鉄筋のあき40mm の鉄筋を判別可能
水平方向距離分解能 2.5mm
走査距離測定性能 装置の最小読み取り数値:2.5mm以下
走査距離の測定桔度:移動距離500mmの範囲が土2.5mm、かつ500mmを超える場合は移動距離に対しての誤差は土0.5%
かぶり厚さの測定精度 かぶリ厚さが10~200mmの範囲で誤差が士5mm、
又は電磁波伝搬時間誤差が土0.1ns、200mmを超える場合は土10mm
表示モード Bモード(垂直断面図)、BAモード(垂直断面図、反射波形)、Cモード(3Dデータの平面画像)
画像処理 探査時:リアルタイム自動表面波処理、リアルタイムマニュアル減算処理、浅部フィルター、バック処理(平均+自動感度、固定+自動感度、平均、OFF)
非探査時:固定表面波処理、ユーザー表面波処理、減算処理、マニュアル表面波処理、平均波処理、ピーク処理、原画再生処理、自動感度調整
表示画面 スマートフォン、タブレットPCによる
比誘電率の設定範囲 2.0~20.0 0.1ステップ
最大走査速度 約80cm/s 速度超過ブザーあり(探査モード設定「U倍速」時)
制御機能 図面マーカ最大297点(99点×3グループ)、バッテリー容量表示、画面縦横切替表示、鉄筋自動検出機能、鉄筋検出アシスト機能
データ保存機能 スマートフォン、タブレットPCの本体内蔵メモリにデータ保存
メモリ容量2GByte使用時に約150本のデータを保存可能(20mの探査データをバイナリ形式で保存時)
使用温度範囲 0~50°C(スマートフォンを除く)
電源 専用バッテリー
連続使用時間 7時間以上(バッテリー満充電時、弊社推奨スマートフォンの場合)
防塵・防滴構造 IP54 カテゴリー2 ※1 ※2 ※3
対応OS Android™ 4.2以上※4 ※5
寸法 ハンドル装着時:149(W)×207(D)×134.5(H)mm (車輪を含む)
ハンドル脱着時:149(W)×207(D)× 74.5(H)mm (車輪を含む)
質量 約1kg(バッテリーを含む。スマートフォンを除く)
部材厚信号レベル NJJ-200と比較して、部材厚の信号レベルが約4倍に向上

※1:IP5Xとは、直径75μm以下の塵埃(じんあい)が入った装置内に本探査機を入れて8時間塵埃をかくはんさせ、取り出した時に探査機の機能を有し、かつ安全に維持することを意味します。
※2:IPX4とは、孔径0.5mmの穴が121個ある注水ノズルを使用し、約50cmの距離から10リットル/分の水を最低5分間注水する条件で、あらゆる方向からの水の飛まつによっても、探査機としての機能を有することを意味します。
※3:カテゴリー2とは、外気に対して、装置内部が負圧にならない状態で粉塵の侵入を防止する。
※4:Android™は、Google Inc.の商標または登録商標です。
※5:端末によってはご使用できない場合も御座います。詳細はお問合せください。

■標準構成品

品 名 型 名 備 考
ハンディサーチ ADSPIRE 01 センサー部、ハンドル部
 バッテリーパック HST30002 センサー部用
 充電器セット CBK-354 ACケーブル付き
 ハンドストラップ MPXP35073 落下防止用
 収容箱
 スマートフォンアプリ
 スマートフォン用USBケーブル   データ転送、充電用
 取扱説明書
 簡易取扱シート
 校正書類   成績書/校正証明書/トレーサビリティ体系図
 センサー底面保護シート HS-NJJ200ANT
 大型タイヤ MTT315921A 凸凹面、円柱探査用
 延長操作棒 MPBC48442 収納ケース付き
推奨スマートフォン SPKGSシリーズ ご購入時の最新機種
 衝撃吸収保護フィルム HF-SPKGSシリーズ スマートフォン用
 アームバンド AB-SPKGSシリーズ スマートフォン用
推奨タブレットPC TPKGSシリーズ ご購入時の最新機種
 オリジナルケース OC-TPKGSシリーズ タッチペン付き
 液晶保護フィルム HF-TPKGSシリーズ タブレットPC用
レポートメーカ200 SP2PC 報告書作成ソフト
 USBライセンスキー SP2PCUSB セキュリティキー
 キー紛失防止ストラップ HS-SP2PCKEY ハンドストラップ
 レポートリーダ SP2PCVIEWER CD-R

■オプション販売品

落下防止ストラップ FS-KGS1 スマートフォン用
原発用カメラ無しタブレットPC TP-KINDLE8GB-7IN 原発内で使用可能。ケース付き
3D可視化ソフト 3D_MAKER200
 Android専用ソフト   スマートフォン、タブレット用アプリ
 Windows専用ソフト   Windows PC用解析ソフト
 USBライセンスキー 3D_MAKER200USB セキュリティキー
 測定ビニールシート 1枚 R3LSHEET 1m×60cmの測定シート
 貼ってハカルンジャー 1巻 3DMMTKGS201510 幅 20mm、長さ 15m
