ネジ止め温度センサー集熱板付シースK熱電対
クリックすると縮小します
画像をクリックすると拡大します
平面の表面温度熱を高効率で集熱できるネジ止め温度センサー（集熱板付きのシース熱電対）
・JIS C 1602-1995 class2
・常用限度：400℃
・シース部直径：1.0mm
・シース長：100mm～500mm (変更対応可能)
・シース部材質：SUS316
・リード線被覆材質：ガラス
・リード線長：2m標準 (変更対応可能)
・端子形状：ミニプラグ/Y端子/丸端子/ムキだし (変更対応可能)
大量注文に見積りOK。特注品の生産可能！税別3万円以上の購入で送料サービス。
注文FAX
各種お問合せ
見積依頼
| 製品名 | シース長 | 端子 | 価格 |
|---|---|---|---|
|
商品コード TJK-GH1001GP
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1001GP(プラグ付)
|
100mm | ミニプラグ |
税別 8,300円 （税込 9,130円） |
|
商品コード TJK-GH1002GP
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1002GP(プラグ付)
|
200mm | ミニプラグ |
税別 8,500円 （税込 9,350円） |
|
商品コード TJK-GH1003GP
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1003GP(プラグ付)
|
300mm | ミニプラグ |
税別 8,700円 （税込 9,570円） |
|
商品コード TJK-GH1004GP
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1004GP(プラグ付)
|
400mm | ミニプラグ |
税別 8,900円 （税込 9,790円） |
|
商品コード TJK-GH1005GP
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1005GP(プラグ付)
|
500mm | ミニプラグ |
税別 9,100円 （税込 10,010円） |
|
商品コード TJK-GH1001GY3
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1001GY3(Y端子M3)
|
100mm | Y端子M3 |
税別 7,600円 （税込 8,360円） |
|
商品コード TJK-GH1002GY3
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1002GY3(Y端子M3)
|
200mm | Y端子M3 |
税別 7,800円 （税込 8,580円） |
|
商品コード TJK-GH1003GY3
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1003GY3(Y端子M3)
|
300mm | Y端子M3 |
税別 8,000円 （税込 8,800円） |
|
商品コード TJK-GH1004GY3
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1004GY3(Y端子M3)
|
400mm | Y端子M3 |
税別 8,200円 （税込 9,020円） |
|
商品コード TJK-GH1005GY3
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1005GY3(Y端子M3)
|
500mm | Y端子M3 |
税別 8,400円 （税込 9,240円） |
|
商品コード TJK-GH1001GNP
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1001GNP(ムキだし)
|
100mm | ムキだし |
税別 7,600円 （税込 8,360円） |
|
商品コード TJK-GH1002GNP
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1002GNP(ムキだし)
|
200mm | ムキだし |
税別 7,800円 （税込 8,580円） |
|
商品コード TJK-GH1003GNP
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1003GNP(ムキだし)
|
300mm | ムキだし |
税別 8,000円 （税込 8,800円） |
|
商品コード TJK-GH1004GNP
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1004GNP(ムキだし)
|
400mm | ムキだし |
税別 8,200円 （税込 9,020円） |
|
商品コード TJK-GH1005GNP
ネジ止め温度センサー集熱板付シースK熱電対 TJK-GH1005GNP(ムキだし)
|
500mm | ムキだし |
税別 8,400円 （税込 9,240円） |
ネジ止め温度センサー集熱板付シースK熱電対の特長
- ■ ネジ穴付き集熱板によって、平面に対して完全固定可能
- ■ シース熱電対を平面に対して固定できるため、正確な温度測定が可能
- ■ 集熱板がムラなく表面温度を伝えるため測定精度が良好
- ■ 集熱版があることで機械的強度に優れます
- ■ φ1.0mmシース熱電対の為、応答性が良好で、曲げなどの加工も容易
- ■ ロングシース作成可能

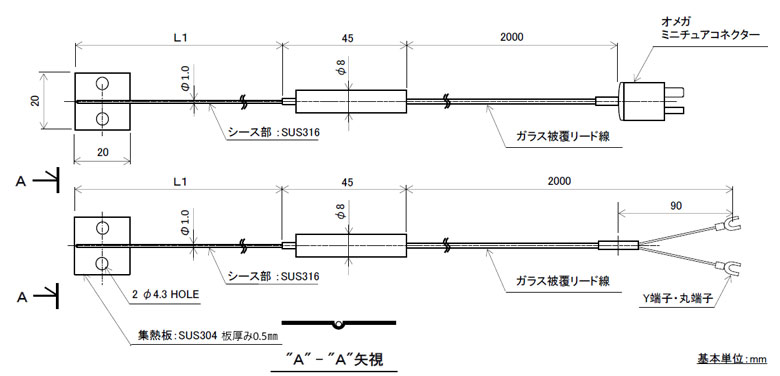

仕様
| 型式 | TJK-GH10シリーズ |
|---|---|
| 常用耐熱温度 | 400℃ |
| 熱電対タイプ | K |
| 適用規格 | JIS C 1602-1995 |
| 許容クラス | class2 |
| シース部材質 | SUS316 |
| シース部直径 | φ1.0mm |
| 温接点種類 | 非接地 |
| 集熱版材質 | SUS304 |
| 集熱版サイズ | 20mm×20mm 厚さ0.5mm |
| 集熱板ホールサイズ | φ4.3mm |
| スリーブ材質 | SUS304 |
| リード線被覆材質 | ガラス |
| リード線長 | 2m標準 (変更対応可能) |
| 端子形状 | ミニプラグ/Y端子/丸端子/ムキだし (変更対応可能) |
※シース長：変更対応可能
※温度センサーのスペシャリストにご相談ください。校正書類の発行可能。【短納期対応】
大量注文の対応可能。1本からオーダーメイド可能。熱電対、白金測温抵抗体Pt100、補償導線など
