燃焼排ガス分析計 HT-2700N ホダカテスト
クリックすると縮小します
画像をクリックすると拡大します
6成分の排ガス分析に対応した多分析計。
センサを選択し、用途に合わせた実測計測が可能です。
標準搭載O2の他にCO(H2補償付）、高濃度CO、NO、低濃度NO、NO2、SO2、CO2センサを搭載可能。
コンパクト設計、キャリングケース付きで持ち運びに便利。
燃焼設備・バーナーの燃焼調整、研究・開発・実験用に。
HT-2700のリニューアルモデル。
リース契約もご利用いただけます。お気軽にご相談ください！
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 計測成分 | 価格 |
|---|---|---|
|
商品コード G-HDK-HT2700N
燃焼排ガス分析計 HT-2700N 標準セット(O2プローブ付) ホダカ(HODAKA)
※リース契約もご利用いただけます。
|
O2 |
税別 558,000円 （税込 613,800円） |
|
商品コード G-HDK-HT2700N3
燃焼排ガス分析計 HT-2700N 3成分計測仕様(O2/CO/CO2) ホダカ(HODAKA)
※リース契約もご利用いただけます。
|
O2/CO/CO2 |
税別 906,800円 （税込 997,480円） |
|
商品コード G-HDK-HT2700N5
燃焼排ガス分析計 HT-2700N 5成分計測仕様(O2/CO/NO/NO2/SO2) ホダカ(HODAKA)
※リース契約もご利用いただけます。
|
O2/CO/NO/NO2/SO2 |
税別 1,208,000円 （税込 1,328,800円） |
|
商品コード G-HDK-HT2700N6
燃焼排ガス分析計 HT-2700N 6成分計測仕様(O2/CO/CO2/NO/NO2/SO2) ホダカ(HODAKA)
※リース契約もご利用いただけます。
|
O2/CO/CO2/NO/NO2/SO2 |
税別 1,418,000円 （税込 1,559,800円） |
弊社はメーカー(HODAKA ホダカ㈱)と協力して、全国へ対応しております。安心のアフターサービス
用途
燃焼設備・バーナーの燃焼調整、研究・開発・実験用に。
- ●オイルバーナ、ガスバーナの燃焼管理
- ●温水、蒸気等の各種ボイラのメンテナンス
- ●焼却炉の環境分析
- ●ガラス炉、溶接炉等の各種工業炉の熱管理計器として
- ●ガスエンジン、コージェネレーション設備の排ガス管理、メンテナンス
- ●その他、油やガスを燃焼する設備の排ガス、熱管理計測用および大学等の燃焼実験用として幅広く利用
対象燃料
13A、12A、6C、5C、5B、LPG、 灯油、 軽油、A 重油、C 重油、 ユーザー設定燃料
※その他の燃料については、お問い合わせください。

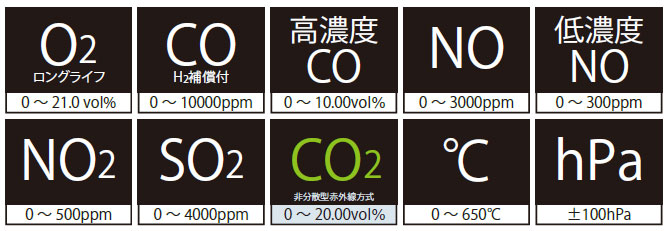

計測項目
| 計測可能項目 | 演算可能項目 |
|---|---|
| １．酸素濃度：O2/O2（ロングライフ）
２．一酸化炭素濃度：CO（H2 補償付） ３．一酸化炭素濃度：高濃度CO ４．一酸化窒素濃度：NO ５．一酸化窒素濃度：低濃度NO ６．二酸化窒素濃度：NO2 ７．二酸化硫黄濃度：SO2 ８．二酸化炭素濃度：CO2 ９．圧力 １０．排ガス温度 １１．周囲温度 |
１．CO2（CO2センサ非搭載のみ）
２．NOx ３．O2 換算値 ４．燃焼空気比 ５．排ガス損失 ６．燃焼効率 ７．露点 ８．流速 ９．流量 |
※詳細はカタログを参照ください
特長
最大6項目まで計測できる多分析計
お客様の仕様に合わせて、 最大6項目までのセンサを搭載可能となっており、 様々な用途での排ガス計測が可能です。
センサを選択して用途に合わせた仕様を実現可能
標準搭載のO2に加えて、オプションで CO、低濃度CO、高濃度CO、NO、低濃度NO、NO2、SO2、CO2（NDIR）センサの搭載が可能です。
圧力・差圧計測
ドラフト圧力の他、 差圧、 空気圧、 ガス圧等、 圧力を計測が可能です。
オプションの流量演算ソフトを使用することで、流速及び流量を表示できます。
カラー液晶表示のディスプレイ
カラー液晶、 バックライト付の見やすいディスプレイです。
２⇔４⇔７項目の切替表示ができます（排ガス計測時）。
トレンドグラフ表示が可能
計測値のトレンドグラフ表示が可能になりました。
値の変化が視覚的に分かりやすくなります。
COセンサはH2補償付。
H2補償とは、H2成分の入ったガスを計測する場合に誤差が生じないようにする補償です。
非分散型赤外線方式によるCO2の実測が可能
オプションのCO2ベンチをご利用いただく事で、CO2値の実測が可能です。
データ保存できるメモリ機能付
赤外線プリンタの使用が可能
充電バッテリーとAC電源の2電源方式
仕様
センサ
| O2 | ガルバニ電池（ロングライフセンサの場合は定電位電解式） |
|---|---|
| CO（H2 補償付） | 定電位電解式 |
| 高濃度 CO | 定電位電解式 |
| NO | 定電位電解式 |
| 低濃度 NO | 定電位電解式 |
| NO2 | 定電位電解式 |
| SO2 | 定電位電解式 |
| CO2 | 非分散型赤外線方式 |
| 排ガス温度 | K 熱電対 |
| 周囲温度 | K 熱電対 |
| 圧力 | ピエゾ抵抗型半導体センサ |
本体
| 許容周囲温度 | 作動時：＋5℃ ～ ＋45℃
保管時：－20℃ ～ ＋50℃ |
|---|---|
| ディスプレイ | TFT カラー液晶 7 行⇔ 4 行⇔ 2 行 表示切替方式 |
| 外形寸法 | （W×H×D）112×244×54 mm |
| 重量 | 約 880g |
| 電源 | AC アダプタ（AC100-240V 50/60Hz DC5V 1200mA）、リチウムイオン充電電池（最大で連続約 8 時間作動） |

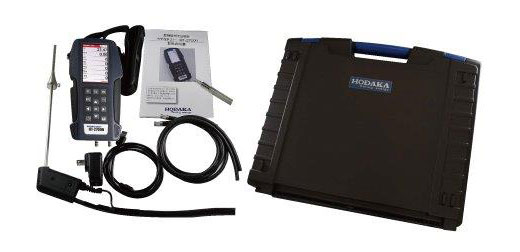

標準装備
| 本体に内蔵 | ポンプ、mini-USBインターフェース、データロガ（16,000 データまで保存可能）、赤外線プリンタ用インターフェース、SDカードインターフェース |
|---|---|
| 付属品 | AC アダプタ（USB ケーブル込）、サンプリングプローブ、ドレンポット、SDカード（8GB）、スターフィルター、ショルダーストラップ、圧力計測用ホース、ABS 樹脂ケース |
| 部品名 | 部品コード | 仕様、その他 |
|---|---|---|
| サンプリングプローブ | HT-1010 | L=300mm φ6mm 排ガス温度 0 ～ 650℃
ホース長 2700mm |

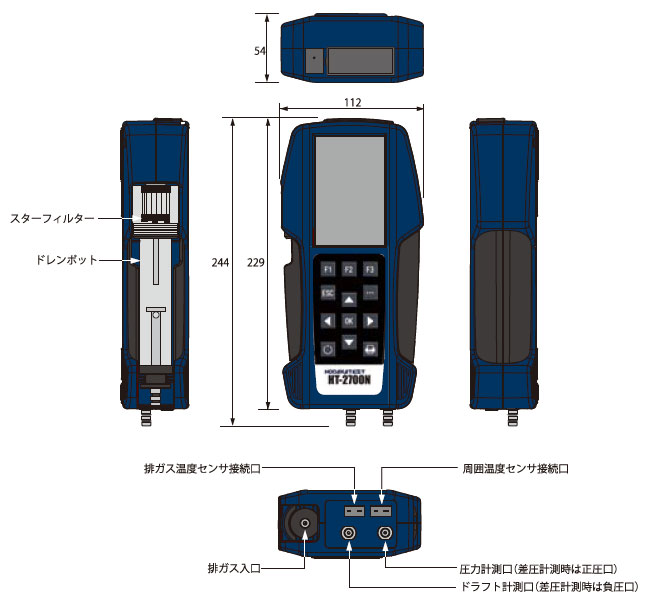

外形図
本体

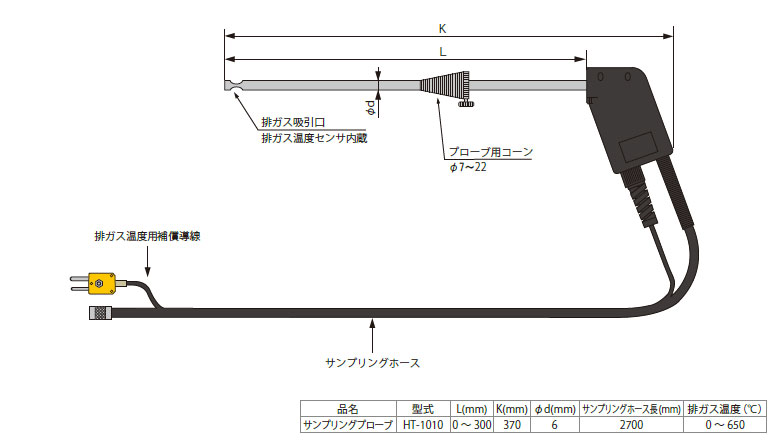

サンプリングプローブ
オプション
買い物カゴにないオプション品をお買い求めの際はお問い合わせください。
| プローブハンドル | HT-7205 | サンプリングホース長 2700mm |
|---|---|---|
| プローブチューブ | HT-7230 | Ｌ=300mm φ6mm 排ガス温度 0 ～ 650℃ |
| HT-7235 | Ｌ=500mm φ6mm 排ガス温度 0 ～ 650℃ | |
| HT-7232 | Ｌ=750mm φ6mm 排ガス温度 0 ～ 650℃ | |
| HT-7233 | Ｌ=750mm φ8mm 排ガス温度 0 ～ 1100℃ | |
| ドラフトプローブ | HT-1050B | L=180mm φ5mm ホース長 3000mm |
| 周囲温度センサ | HT-2305 | 0 ～ 100℃ |
| 自動計測ソフト | HT-2746 | 一定時間ごとのデータの保存が可能 |
| 流量演算ソフト * | HT-2747 | 流速、流量を演算するソフトウェア |
| ピトー管 | HT-3051 | Ｌ=300mm φ6mm |
| HT-3052 | Ｌ=500mm φ6mm | |
| HT-3053 | Ｌ=850mm φ6mm | |
| HT-3054 | Ｌ=1000mm φ8mm | |
| CO パージポンプ | HT-2721 | COセンサ保護用 |
| 赤外線プリンタ | HT-1610 | ロール紙 ×1 単 3 乾電池 4 個付き |
| プリンタ用ロール紙 | HT-1636 | 5 ロール |
*流量演算ソフトを選択された場合、ピトー管 HT-3051～HT-3054が必要になります。
