防爆対応サーモグラフィカメラ BX20 HIKMICRO 正規代理店
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:有償

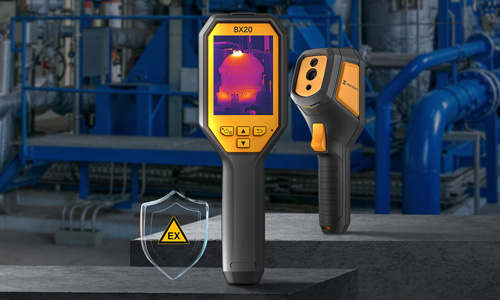

防爆規格ATEXおよびIECEx認証取得の危険区域用小型本質安全防爆サーマルカメラ
高解像度3.2インチLCDタスクリーンで検査効率向上
■測定温度範囲：-20～550℃
■SuperIR搭載で熱画像の透明度を向上
■4つの画像モード
■ 防爆規格 ATEX: II 3 G Ex ic IIC T6 Gc, II 3 D Ex ic IIIC T85°C Dc 準拠
■ 防爆規格 IECEx: Ex ic IIC T6 Gc, Ex ic IIIC T85°C Dc 準拠
正式代理店です。安心のアフターサービス！
送料/代引手数料無料 本体のみ
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 赤外線解像度 | 計測温度範囲 | 視野角 | 価格 |
|---|---|---|---|---|
|
商品コード OTG-008-21
防爆対応サーモグラフィカメラ BX20 HIKMICRO（本質安全防爆サーマルカメラ）
※品番：HM-TP52N-3AQF-BX20
本体保証つき
|
256×192 | -20～550℃ | 37.2°×50.0° |
税別 245,000円 （税込 269,500円） |
商品コード OTG-004-52
HIKMICRO E&Bシリーズ用ポーチ B01-POUCH
※品番：HM-B01-POUCH。HIKMICRO E/Bシリーズ用ポーチ
即納
オプション品
|
税別 7,500円 （税込 8,250円） |
|||
商品コード VSD-003-01
測定器用三脚スタンド SD-04 サトテック
※4段アルミニウム／耐荷重5kg／伸長145cm／縮長50cm／重量1252g
即納
オプション品
|
税別 12,800円 （税込 14,080円） |
|||

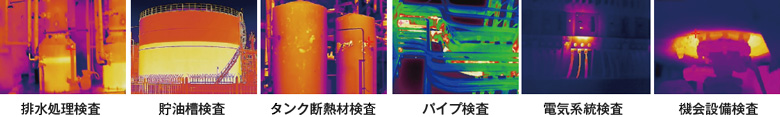

利用シーン
機械設備検査、オイルパイプ検査、電気検査、公共施設検査、電気設備、設備メンテナンス、工場、工業炉等に
特長
危険地区に対応した防爆型サーモグラフィカメラ
ATEXおよび IECEx 認定取得の品質保証
温度計測範囲：-20℃～550℃
256×192 (49,152pixel)のIR解像度を備えた高感度のVOx検出器

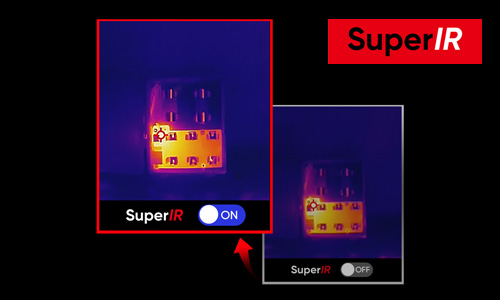

SuperIR*搭載で熱画像の透明度の向上
SuperIR*により撮影した熱画像は320×240 (76,800pixel)まで画質拡大が可能
仕様
| モデル | BX20 | ||||
|---|---|---|---|---|---|
| 品番 | HM-TP52N-3AQF-BX20 | ||||
| サーマルモジュール | |||||
| 熱画像解像度 | 256 x 192 | ||||
| ビクセル間隔 | 12μm | ||||
| 測定波長 | 7.5 - 14μm | ||||
| NETD | < 40 mK (@ 25℃、F#=1.0) | ||||
| 焦点距離 | 3.6mm | ||||
| FOV (視野角) | 37.2°×50.0° | ||||
| IFOV (瞬時視野角) | 3.3 mrad | ||||
| フレームレート | 25Hz | ||||
| フォーカスモード | フォーカスフリー | ||||
| 絞り | F1.0 | ||||
| 最短撮影距離 | 0.3 m | ||||
| 光モジュール | |||||
| 可視光解像度 | 1600 × 1200 (2 MP) | ||||
| 画像表示 | |||||
| ディスプレイ | 解像度240×320、3.2インチLCDスクリーン | ||||
| カラーパレット | ホワイトホット、ブラックホット、レインボー、アイアンボウ | ||||
| 画像モード | 赤外線/可視光線/融合/PIP | ||||
| PIP | 可視画像の中に赤外線画像 | ||||
| 融合 | 可視画像と赤外線画像が合成 | ||||
| 測定・分析 | |||||
| 目標物温度 | -20℃～550℃ | ||||
| 精度 | 最大（±2℃,±2%）周囲温度 15℃ ～ 35℃および対象物温度 0℃以上の場合 | ||||
| 温度設定ポイント | センタースポット、ホットスポット、コールドスポット、ユーザー設定(3スポット) | ||||
| 高温アラーム | 音声アラーム | ||||
| レベル/スパンモード | 手動/自動 | ||||
| ストレージ | |||||
| 記録メディア | 取り外し可能なMicro SDカード(16GB) | ||||
| 画像の記録可能枚数 | 約90000 枚 | ||||
| 全般 | |||||
| 防爆規格 | ATEX: II 3 G Ex ic IIC T6 Gc, II 3 D Ex ic IIIC T85°C Dc 準拠
IECEx: Ex ic IIC T6 Gc, Ex ic IIIC T85°C Dc 準拠 | ||||
| USBインターフェース | USB Type-C | ||||
| LED ライト | あり | ||||
| バッテリー | 充電式リチウムイオン電池 | ||||
| バッテリー駆動時間 | 約6時間 | ||||
| バッテリー充電時間 | 約3時間（フル充電） | ||||
| 作動温湿度 | -20℃～50℃、95%以下（結露なし） | ||||
| 保管温度 | -20℃～60℃ | ||||
| 保護レベル | IP54 | ||||
| 耐落下衝突性能 | 2m (IEC 60068-2-31) | ||||
| 質量 | 約380g | ||||
| 寸法 | 221.7 × 73.5 × 123.8 mm | ||||
| 三脚取り付け | UNC 1/4”-20 | ||||
