サトテック

デジタルトルクゲージ HJ-DTSシリーズ　サトテック

クリックすると縮小します

デジタルトルクゲージ HJ-DTSシリーズ　サトテック

画像をクリックすると拡大します

校正書類の発行可:有償


電動ドライバーのトルク設定やトルクドライバー、トルクレンチなどの測定具のチェック、各種回転体のトルク測定を行うトルクゲージ。
操作が簡単で、時計回りと反時計回りの両方のトルクを正確に測定できます。
付属の測定ジョイントで幅広いサンプルに対応。
■シリーズで最大トルク0.5N･m～50N･mをカバー
■最大値/最小値/平均値/標準偏差
■OK/NG判定機能
■データ保存500件
■付属USBケーブルでPCへデータ出力可能

送料/代引手数料無料 本体のみ 注文FAX 問い合わせる 見積を依頼 校正付見積を依頼
製品名 最大トルク 最小分解能 タイプ 価格
商品コード HFT-002-01
納期を確認下さい
デジタルトルクゲージ（トルクメーター） HJ-DTS-0.5　サトテック 		0.5N･m 0.0001N･m 卓上型 税別 173,000円
（税込 190,300円）
商品コード HFT-002-02
納期を確認下さい
デジタルトルクゲージ（トルクメーター） HJ-DTS-1　サトテック 		1N･m 0.0002N･m 卓上型 税別 173,000円
（税込 190,300円）
商品コード HFT-002-04
即納
デジタルトルクゲージ（トルクメーター） HJ-DTS-5　サトテック 		5N･m 0.001N･m 卓上型 税別 173,000円
（税込 190,300円）
商品コード HFT-002-05
即納
デジタルトルクゲージ（トルクメーター） HJ-DTS-10　サトテック 		10N･m 0.002N･m 卓上型 税別 173,000円
（税込 190,300円）
商品コード HFT-002-06
納期を確認下さい
デジタルトルクゲージ（トルクメーター） HJ-DTS-20　サトテック ※校正不可 		20N･m 0.005N･m マウント型 税別 178,000円
（税込 195,800円）
商品コード HFT-002-07
即納
デジタルトルクゲージ（トルクメーター） HJ-DTS-50　サトテック ※校正不可 		50N･m 0.01N･m マウント型 税別 178,000円
（税込 195,800円）

ラインアップ

タイプ モデル 最大容量 ソケット差込角 付属測定ジョイント
卓上型 HJ-DTS-0.5 0.5N-m 20mm
9.5mm(3/8") 		JL01-HX6.35
HJ-DTS-1 1N-m
HJ-DTS-5 5N-m JL05-HX6.35
HJ-DTS-10 10N-m JL10-HX6.35
マウント型 HJ-DTS-20 20N-m JL20-HX9.5
HJ-DTS-50 50N-m JL50-HX9.5

特長

  • ■ゼロ調整
  • ■3つの測定モード
  • ■電源オフ設定
  • ■オートリセット機能
  • ■最大値/最小値/平均値/標準偏差
  • ■OK/NG判定機能
  • ■バックライト
  • ■データ保存500件
  • ■付属USBケーブルでPCへデータ出力可能/無償ソフトウェア付
  • ■センサ状態診断機能

用途

  • ● 電動ドライバーのトルク設定
  • ● トルクドライバー、トルクレンチなどの測定具のチェック
  • ● タッピンねじ下孔径のデータ作成
  • ● 回転部品のトルク選別
  • ● ビン類のフタ締力管理
  • ● 小物部品の破壊試験器
  • ● プラスチックねじやプラスチック部品の品質管理 等

仕様

共通仕様

精度 精度（複合誤差） フルスケールの±0.5%
負荷時 フルスケールの±0.02%
非直線性 フルスケールの±0.02%
ゼロ負荷時の温度変化 フルスケールの±0.02% ℃
最大トルク 定格 約120%
最大取付トルク 定格 約150%
最小トルク F.S の最小 5% で読み取り可能
オートリセット範囲 F.Sの2 ～ 100%で調整可能
合否範囲 F.Sの2 ～ 100%で調整可能
充電器の定格 500mA DC 9V
充電時間 フル充電には14 ～ 16時間
ADCサンプリングレート 1000Hz
ピーク捕捉率 0.10秒
出力パラメーター データビット 8ビット、スタートビット 1ビット、ストップビット 1ビット、パリティビット なし  転送速度 38400 bps
通信 USB、RS-232
画面解像度 128×64（ LCDディスプレイ・バックライト）
測定単位 N-mm / N-cm / N-m
測定モード Track / Peak / First-Peak
使用温度 15℃～ 35℃
湿度 70%RH以下
寸法 75 × 30 × 165 mm（本体のみ）
本体重量 約 0.95kg（本体・分離型検出器のみ）

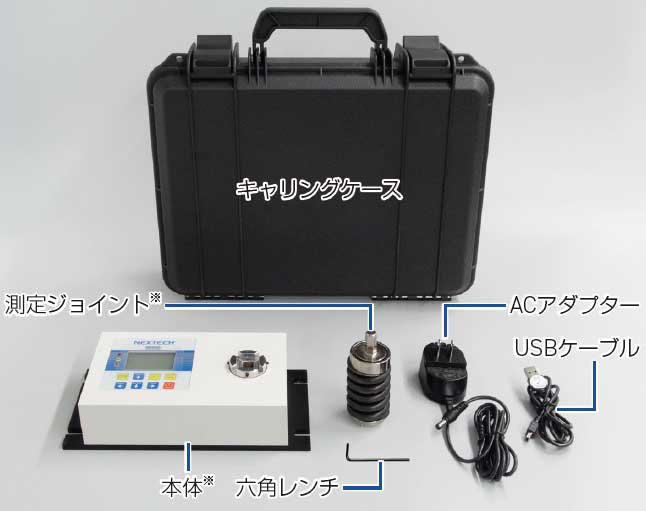

共通付属品 本体、分離型検出器、測定ジョイント、ACアダプター、USBケーブル、M3ネジ×4、M5ネジ×4、キャリングケース、取扱説明書

付属測定ジョイント

型番 JL01-HX6.35 JL05-HX6.35 JL10-HX6.35 JL20-HX9.5 JL50-HX9.5
外観 JL01-HX6.35 JL05-HX6.35 JL10-HX6.35 JL20-HX9.5 JL50-HX9.5
測定範囲 0.5 ～ 1N・m 2.5 ～ 5N・m 5 ～ 10N・m 10 ～ 20N・m 25 ～ 50N・m
サイズ ∅30×H70mm ∅30×H70mm ∅30×H80mm ∅36×H96mm ∅40×H96mm
台座形状 角20mm
ジョイント先端 六角6.35mm(1/4") 六角9.5mm(3/8")
対応モデル HJ-DTS-0.5(標準)
HJ-DTS-1(標準) 		HJ-DTS-1
HJ-DTS-5(標準) 		HJ-DTS-5
HJ-DTS-10(標準) 		HJ-DTS-5
HJ-DTS-10
HJ-DTS-20(標準) 		HJ-DTS-10
HJ-DTS-20
HJ-DTS-50(標準)

各モデルの最大表示値と最小分解能

モデル レンジ 最大表示値/最小分解能
N-mm N-cm N-m
HJ-DTS-0.5 0.5N-m 500.0/0.1 50.00/0.01 0.5000/0.0001
HJ-DTS-1 1N-m 1000.0/0.2 100.00/0.02 1.0000/0.0002
HJ-DTS-5 5N-m 5000/1 500.0/0.1 5.000/0.001
HJ-DTS-10 10N-m 10000/2 1000.0/0.2 10.000/0.002
HJ-DTS-20 20N-m 20000/5 2000.0/0.5 20.000/0.005
HJ-DTS-50 50N-m 　 5000/1 50.00/0.01

デジタルトルクゲージ HJ-DTSシリーズ　サトテック同梱品
