時計回りと反時計回りの両方のトルクを正確に測定可能なセンサーセパレート型トルク計測器。
電動ドライバー、トルクドライバー、トルクレンチなどのトルク設定値の測定、検査等、様々な用途に。
■シリーズで最大トルク0.5N･m～50N･mをカバー
■最大値/最小値/平均値/標準偏差
■OK/NG判定機能
■データ保存500件
■付属USBケーブルでPCへデータ出力可能
送料/代引手数料無料 本体のみ
注文FAX
問い合わせる
見積を依頼
注文FAX
問い合わせる
見積を依頼
| 製品名 | 最大トルク | 最小分解能 | 価格 |
|---|---|---|---|
|
商品コード HFT-003-01
センサーセパレート型デジタルトルクゲージ (トルクメータ) HJ-DTS-X0.5 サトテック
納期を確認下さい
|
0.5N･m | 0.0001N･m |
税別 183,000円 （税込 201,300円） |
|
商品コード HFT-003-02
センサーセパレート型デジタルトルクゲージ (トルクメータ) HJ-DTS-X1 サトテック
納期を確認下さい
|
1N･m | 0.0002N･m |
税別 183,000円 （税込 201,300円） |
|
商品コード HFT-003-04
センサーセパレート型デジタルトルクゲージ (トルクメータ) HJ-DTS-X5 サトテック
即納
|
5N･m | 0.001N･m |
税別 183,000円 （税込 201,300円） |
|
商品コード HFT-003-05
センサーセパレート型デジタルトルクゲージ (トルクメータ) HJ-DTS-X10 サトテック
即納
|
10N･m | 0.002N･m |
税別 183,000円 （税込 201,300円） |
|
商品コード HFT-003-06
センサーセパレート型デジタルトルクゲージ (トルクメータ) HJ-DTS-X20 サトテック
納期を確認下さい
|
20N･m | 0.005N･m |
税別 186,000円 （税込 204,600円） |
|
商品コード HFT-003-07
センサーセパレート型デジタルトルクゲージ (トルクメータ) HJ-DTS-X50 サトテック
納期を確認下さい
|
50N･m | 0.01N･m |
税別 186,000円 （税込 204,600円） |
ラインアップ
| タイプ | モデル | 最大容量 | ソケット差込角 | 付属測定ジョイント |
|---|---|---|---|---|
| センサー セパレート型 |
HJ-DTS-X0.5 | 0.5N-m | 9.5mm (3/8") |
JM01-HX6.35 |
| HJ-DTS-X1 | 1N-m | |||
| HJ-DTS-X5 | 5N-m | JM05-HX6.35 | ||
| HJ-DTS-X10 | 10N-m | JM10-HX6.35 | ||
| HJ-DTS-X20 | 20N-m | JM20-HX9.5 | ||
| HJ-DTS-X50 | 50N-m | JM50-HX9.5 |
特長
- ■ゼロ調整
- ■3つの測定モード
- ■電源オフ設定
- ■オートリセット機能
- ■最大値/最小値/平均値/標準偏差
- ■OK/NG判定機能
- ■バックライト
- ■データ保存500件
- ■付属USBケーブルでPCへデータ出力可能/無償ソフトウェア付
- ■センサ状態診断機能
用途
- ● 電動ドライバー、トルクドライバー、トルクレンチなどのトルク設定値の測定、検査、検定、及び性能把握
- ● タッピンねじ下孔径のデータ作成
- ● 回転部品のトルク選別
- ● ビン類のフタ締力管理
- ● 小物部品の破壊試験器
- ● プラスチックねじやプラスチック部品の品質管理 等
仕様
共通仕様
| 精度 | 精度（複合誤差） | フルスケールの±0.5% |
|---|---|---|
| 負荷時 | フルスケールの±0.02% | |
| 非直線性 | フルスケールの±0.02% | |
| ゼロ負荷時の温度変化 | フルスケールの±0.02% ℃ | |
| 最大トルク | 定格 約120% | |
| 最大取付トルク | 定格 約150% | |
| 最小トルク | F.S の最小 5% で読み取り可能 | |
| オートリセット範囲 | F.Sの2 ～ 100%で調整可能 | |
| 合否範囲 | F.Sの2 ～ 100%で調整可能 | |
| 充電器の定格 | 500mA DC 9V | |
| 充電時間 | フル充電には14 ～ 16時間 | |
| ADCサンプリングレート | 1000Hz | |
| ピーク捕捉率 | 0.10秒 | |
| 出力パラメーター | データビット 8ビット、スタートビット 1ビット、ストップビット 1ビット、パリティビット なし 転送速度 38400 bps | |
| 通信 | USB、RS-232 | |
| 画面解像度 | 128×64（ LCDディスプレイ・バックライト） | |
| 測定単位 | N-mm / N-cm / N-m | |
| 測定モード | Track / Peak / First-Peak | |
| 使用温度 | 15℃～ 35℃ | |
| 湿度 | 70%RH以下 | |
| 寸法 | 75 × 30 × 165 mm（本体のみ） | |
| 本体重量 | 約 0.95kg（本体・分離型検出器のみ） | |

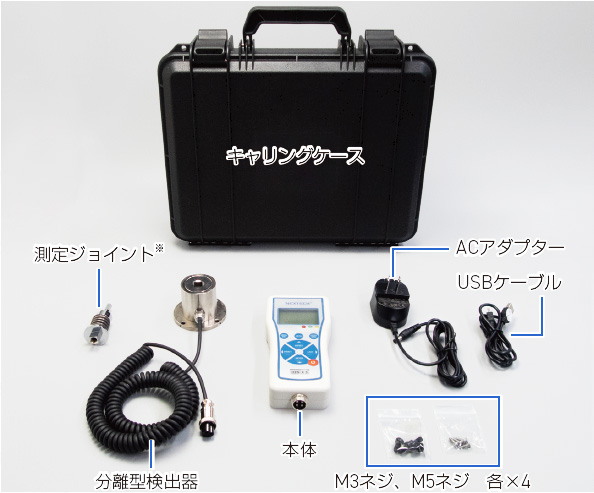

| 共通付属品 | 本体、分離型検出器、測定ジョイント、ACアダプター、USBケーブル、M3ネジ×4、M5ネジ×4、キャリングケース、取扱説明書 | |
付属測定ジョイント
| 型番 | JM01-HX6.35 | JM05-HX6.35 | JM10-HX6.35 | JM20-HX9.5 | JM50-HX9.5 |
|---|---|---|---|---|---|
| 外観 |  |
 |
 |
 |
 |
| 測定範囲 | 0.5 ～ 1N・m | 2.5 ～ 5N・m | 5 ～ 10N・m | 10 ～ 20N・m | 25 ～ 50N・m |
| サイズ | ∅28×H75mm | ∅28×H75mm | ∅30×H88mm | ∅35×H105mm | ∅40×H105mm |
| 台座形状 | 角9.5mm (3/8" ) | ||||
| ジョイント先端 | 六角6.35mm (1/4") | 六角9.5mm (3/8") | |||
| 対応モデル | HJ-DTS-X0.5 (標準)
HJ-DTS-X1 (標準) |
HJ-DTS-X1
HJ-DTS-X5 (標準) |
HJ-DTS-X5
HJ-DTS-X10 (標準) |
HJ-DTS-X5
HJ-DTS-X10 HJ-DTS-X20 (標準) |
HJ-DTS-X10
HJ-DTS-X20 HJ-DTS-X50 (標準) |
各モデルの最大表示値と最小分解能
| モデル | レンジ | 最大表示値/最小分解能 | ||
|---|---|---|---|---|
| N-mm | N-cm | N-m | ||
| HJ-DTS-X0.5 | 0.5N-m | 500.0/0.1 | 50.00/0.01 | 0.5000/0.0001 |
| HJ-DTS-X1 | 1N-m | 1000.0/0.2 | 100.00/0.02 | 1.0000/0.0002 |
| HJ-DTS-X5 | 5N-m | 5000/1 | 500.0/0.1 | 5.000/0.001 |
| HJ-DTS-X10 | 10N-m | 10000/2 | 1000.0/0.2 | 10.000/0.002 |
| HJ-DTS-X20 | 20N-m | 20000/5 | 2000.0/0.5 | 20.000/0.005 |
| HJ-DTS-X50 | 50N-m | 5000/1 | 50.00/0.01 | |
