HDMIモニター付マイクロスコープ HF-1000M (USB接続・画像連結ソフト付)【Jスコープ】

特長

■11.6インチ、フルHDディスプレイ高精細モニターつき。
 通常のモニターで表現されるRGBの色彩表現を超える、高い色彩の表現力を実現。
 周囲の明るさを検知して、バックライトを自動調整する「環境光センサー」を搭載し、目の疲れを軽減し、より美しく自然な表示。

■200万画素CMOSイメージセンサー搭載

■1920ｘ1080ピクセルの高鮮明なフルハイビジョン顕微鏡画像

■高速オートフォーカス:フォーカス追従でピンボケなし

■誰でも使える直感的な操作性
 付属のUSBマウスを接続し、クリック操作で写真・動画の撮影や各種設定が可能。手間なく簡単に保存活用。

■1080P、秒60コマの高速ライブ表示。遅延が少なくなめらかな動きの高精細映像で観察可能。

■USBとHDMIの同時出力が可能

■PC用高機能画像処理ソフト付属：
 画像計測、画像連結、全焦点画像作成、深度合成機能、ステッチング機能：画像のつなぎ合わせ、EDF撮影等

■PCやHDMIモニター上で動画・静止画の観察/保存/再生が可能

■極めて高い色精度を実現します。

■保存画像とライブ画像を同時にモニタに表示

■ズームレンズ搭載。焦点距離100mm固定にて、任意の倍率で観察可能

■SDカードSDHCに動画・静止画の保存が可能

■陰影をはっきりととらえることができる同軸落射照明を利用可能(別売)

HDMIモニターに出力・マウスで直感操作

■60fps（秒60コマ）高速フレームレート実現

・付属のマウスをカメラ自体に直接接続することでクリック操作で手間なく簡単に保存活用

・静止画、動画の撮影、各種設定、保存が可能

・クリックしたところが、高速オートフォーカス

PCに出力・PCソフト使用

■PC用 高機能画像処理ソフト

【色再現性の高い】画像処理ISP（Image Signal Prosessing）
【画像計測EXCEL出力】【深度合成機能】
【イメージステッチング機能】（高度な画像張り合わせで合成）
【HDR(ハイダイナミックレンジ合成)】：画像合成
露出を変えつつ複数枚の写真を撮影し、それらを合成することで白飛びや黒つぶれの少ない幅広いダイナミックレンジを持つ画像を合成

HDMIモニター接続の場合

モニターとマウスを接続するだけで、PCを使わずに撮影できます。高速オートフォーカスで鮮明化
静止画のほか、動画にも対応。モニター上で長さや角度などの計測も行えます。

HDMIモニター上でマウス操作可能

・付属のマウスを接続してクリック操作で高速オートフォーカスや画像計測が可能

・地上デジタル放送と同等以上の高速表示により遅延が少なく、なめらかな動きのフルハイビジョン映像で観察可能

・高精細モニター観察画像を表示

画像計測機能

高速オートフォーカス機能－マウスでクリックしたところが画像鮮明化

観察中に対象のピントが外れてた場合でも、カメラに内蔵された高速オートフォーカス機能により、焦準装置に触れることなく自動的にピント合わせを行いますので、観察や撮影のみに集中できます

HDMIモニター接続時の機能

キャリブレーション	事前にキャリブレーション（校正）で値あわせすると計測精度を高めることができます
左右反転	画像を左右反転する
上下反転	画像を上下反転する
ズームイン	画像を拡大する（16段階）
ズームアウト	画像を縮小する（16段階）
マスク	画像の指定した範囲以外を非表示する
再生モード
比較	選択画像とディスプレイ画面を比較する
ホーム	デフォルトの画面に戻る
レクチル	画面に十字線を表示する
レクチル（目盛り付き）	画面に十字線（目盛り付き） を表示する

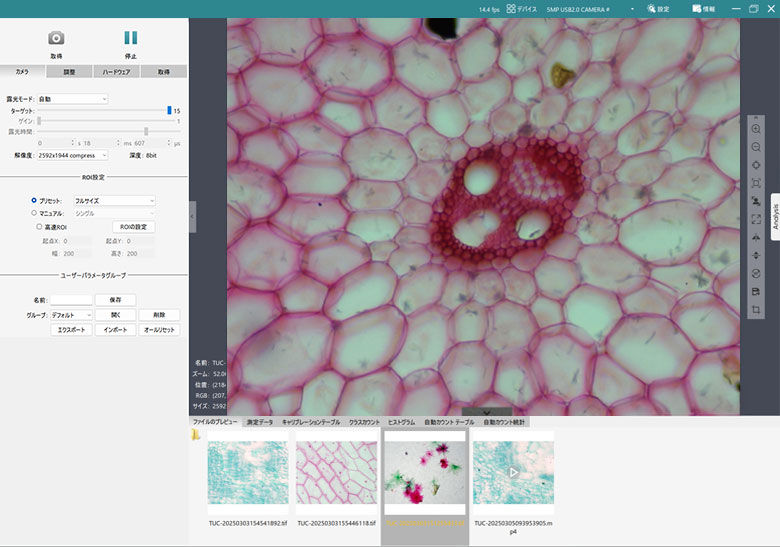

PC用高機能画像処理ソフト

ディスプレイメニュー

設定パネル

今まで苦労していたフォーカス合わせが、簡単になりました！
オートフォーカス設定	■「連続オートフォーカス」で自動で連続フォーカス 　　フォーカス追従でピンボケなし
	■「ワンショットオートフォーカス」で自動で単発フォーカス
	■ フォーカス位置（22.8 ～ -2.4） で設定可能。 「Cマウント」でCマウントのフォーカスに準ずる
解像度を選択	1920×1080（圧縮） /1920×1080（非圧縮） /3264×1836
露出を設定	■ 自動露出または任意設定（ターゲット・ s/ms/μs・ピ クセルクロック・ゲイン）
ホワイトバランスを設定	■ホワイトバランスを固定するで任意設定（レッド・ グリーン・ブルー【各0.0 ～ 49.5】） が可能 ■グレーで白黒表示
画像の調整	■ 彩度（0 ～ 15） ・コントラスト（0 ～ 15） ・シャープネ ス（0 ～ 7） ・ DPC（0 ～ 7） を調整 ■ フラットフィールドキャリブレーションウィザー ドで背景の明るさやムラが均一になるよう補正
ヒストグラムの調整	■ カメラ画面の画像をRGB/R/G/Bで表示 ■ 各RGB値を自動最大/最小化 ■ ガンマ値を調整（0.00 ～ 0.63） ■ ヒストグラムをライン/対数で表示
ファイル保存を設定	■「ダイアログを使用する」で撮影時に「名前を付けて保 存」ダイアログが表示され、保存先を指定 ■「ファイル名を使用する」で任意設定。 ■ ファイル名・ 形式（ JPG/PNG/DICOM/TIFF ）・パスを設定 ■「時刻形式で保存」も可能
ROIの設定	■「ROIの選択」でカメラ画面の画像上から表示範囲を 選択。表示範囲は拡大表示 ■「 ROIの面積と座標を設定する」で表示範囲を数値で 設定。 ■ 表示範囲はキャプチャ可能
マスク設定	■「カバレッジ領域の選択」でマスク範囲を選択。マス ク範囲以外は非表示 ■「カバレッジエリアの面積と座標を設定する」で表示 範囲を数値で設定。 ■「透明度」で非表示範囲の透明度（0.2 ～ 1.0） を指定
リアルタイムイメージステッチング機能設定 （画像連結機能） 記録に残す最適な画像処理	■ 複数枚の画像をつなぎ、 　広範囲の撮影像を1枚に合成 ■ 合成速度（高速/高画質） ・背景色を設定し、ステッチングの開始を押すと合成を開始 試料を任意で動かすと、カメラ画面に合成画像を表示 ・ステージを動かしながら、数秒で大サイズの画像を生成できるので、軽くてスムーズで安心 一度で視野に入らないサイズの大きな対象物を複数の視野に分けて撮影。 リアルタイムイメージステッチング機能を使うことで、1枚の高精細な画像の取得が可能
リアルタイム深度合成機能設定 （EDF撮影） 記録に残す最適な画像処理	■ 複数の焦点で画像をつなぎ、 　より鮮明な画像を合成 ■ 画質（低/中/高） を設定し、 EDFの開始を押すと合成を開始 ・複数の焦点の画像をつなぎ、より鮮明な画像を合成。高速処理技術、深度合成画像の取得が可能 ・見たい場所にステージを動かすだけで、全焦点画像をリアルタイムに表示 高速リアルタイム演算処理で位置・倍率補正を含めたクオリティの高い深度合成画像の取得が可能 距離を動かして複数の画像を取得し、それぞれからピントが合った部分を抽出して1枚の画像に構築すれば、全てにピントが合った画像を得ることができます。
動画撮影設定	■ 「エンコーダー（フルフレーム/MPEG-4） 」の設定 ■ 「オートストップ」選択で、指定した「合計フレーム数」 または「合計回数」になると撮影を停止 ■ 「遅延時間（ ms ） 」で撮影予約時間を設定 ■ 「再生率」を設定 ■ 「ビデオ形式（ AVI/MP4/WMA ） 」の設定
ディレイキャプチャーで予約時間を指定	■ 総フレーム・再生率・インターバル時間（ ms ）・遅延時間（ ms ）・ビデオ形式（ AVI/MP4/WMA ） を設定。 ■ フレームキャプチャーで画像記録、動画キャプ チャーで録画を開始 ■ 各画像・録画はサイドパネルに保存
パラメータの保存	■ 設定値を保存可能。「グループネーム」を記入後、「セー ブ」で保存。下段の「グループ」内に保存され、呼出・ 削除が可能。 ■ 設定値は「エクスポート」で外部保存でき、「インポート」 で読込も可能。「オールリセット」で設定値を全削除

画像計測メニュー

・矢印の挿入、文字の挿入。測定データをExcel・Text形式での出力可能

	線	2点を結ぶ直線距離・傾斜・角度を測定
	H型ライン	2線を結ぶ直線距離・傾斜・角度を測定
	3ポイントライン	3点を結ぶ距離・傾斜・角度を測定
	マルチポイントライン	線上の複数点を結ぶ距離を測定
	平行線	平行線の距離・2点間距離を測定
	垂線	垂直線の距離を測定
	多角線	複数点を結ぶ距離を測定
	長方形	長方形の幅・高さ・周囲長・面積を測定
	多角形	多角形の周囲長・面積を測定
	楕円	楕円の周囲長・面積・長辺・短辺・離心率を測定
	半径円	半径円の周囲長・面積・半径・直径を測定
	直径円	直径円の周囲長・面積・半径・直径を測定
	3点円	3点を結ぶ円の周囲長・面積・半径・直径を測定
	同心円	複数の同心円の周囲長・面積・半径・直径を測定
	2円中心間距離（4点指定）	2点からなる2つの円の円心距離を測定
	2円中心間距離（6点指定）	3点からなる2つの円の円心距離を測定
	円弧	3点からなる円弧の周囲長・半径・角度を測定
	3点角度	3点からなる角度を測定。各3点、角度は可変可能
	4点角度	4点からなる角度を測定。各3点、角度は可変可能
	点	点を描画
	ペン	自由な線を描画
	矢印	矢印を描画
	テキスト	テキスト入力
	選択	描画を選択
	画像と測定デエータを組み合わせる	「画像設定」タブに切替、「画像を保存し ます」 (カメラ画面右上)を押すと、画面 上の測定結果とともに画像を保存

画像設定メニュー

画像の調整	■ 選択画像の ・明るさ（-225 ～ 225） ・ガンマ（0.01 ～ 2.00） ・コントラスト（-80 ～ 80） ・彩度（-180 ～ 180） ・シャープ（0.0 ～ 3.0）を調整
蛍光色素設定	■ 選択画像に蛍光色素フィルターを適用。カレント は現在選択中のフィルターを表示。 　蛍光色素一覧 から蛍光色素を選択。 　新しい蛍光色素を追加で任 意の色素を指定、新しい蛍光色素一覧に追加 ■新しい画像として適用を押すとフィルターが反映 された画像をサイドパネルに保存
蛍光アプリケーション設定	■ 蛍光色素フィルターを適用した複数の画像を合成 ■ 多色合成を開始するを選択し、サイドパネルから 合成する画像を複数選択。 カメラ画面に合成画像を表示。 サイドパネルで選択した画像はオフセットを 任意で設定可能 ■ 「新しい画像として適用」を押すと合成画像をサイド パネルに保存
二値化処理設定	■ 二値化を開始で選択画像を二階調表示。 ■ しきい値（0 ～ 255） で調整可能 認識する領域と認識しない領域を明確に分けた画像の検出が可能
被写界深度合成（EDF） 外部フォルダは、他の顕微鏡画像やマイクロスコープ画像での処理 記録に残す最適な画像処理	【外部フォルダからの画像】（同サイズ）を複数選択後、焦点を合成して鮮明な画像を表示 ■ 複数の焦点で画像をつなぎ、より鮮明な画像を合成 ・高速処理技術、深度合成画像の取得が可能 高速リアルタイム演算処理で位置・倍率補正を含めたクオリティの高い深度合成画像の取得が可能 距離を動かして複数の画像を取得し、それぞれからピントが合った部分を抽出して1枚の画像に構築すれば、全てにピントが合った画像を得ることができます。
イメージステッチング機能 外部フォルダは、他の顕微鏡画像やマイクロスコープ画像での処理 記録に残す最適な画像処理	【外部フォルダ からの画像】（同サイズ・一部撮影視野が重複するもの） を複数選択後、 広範囲の撮影像を 1枚に合成して表示 一度で視野に入らないサイズの大きな対象物を複数の視野に分けて撮影。 リアルタイムイメージステッチング機能を使うことで、1枚の高精細な画像の取得が可能
ハイダイナミックレンジが合成 （ HDR合成 ）	外部フォルダから画像（同サイズ・露出の異なるもの） を複数選択後、白飛び黒飛びを防ぎ明暗部を再現して表示 ハレーションを除去して観察に適した画像を作る 様々な明るさで写した対象のデータから、最適な明るさ（白とびや黒つぶれしていない）の部分を選択し、1つの画像へ合成する処理 金属などを観察する場合に、金属表面の一部分が白くぼけてしまうような"白とび"が 発生
ヒストグラム設定	■ 選択画像のヒストグラムを調整。 RGB/R/G/B（0 ～ 255） ・自動 ■ 「適用」を押すと調整値が画像に反映
スムース	■ 「スムースの開始」で選択画像にぼかしを追加。解除 ■ スムースは、ガウスぼかし/ボックスフィルター /ぼ かしの中央値から選択。 半径（1 ～ 30） を調整可能
色のフィルター /抽出/反転	■ 選択画像に色のフィルターをかける。 「色」からフィルターの色（レッド/グリーン/ブルー） を選択、「フィ ルターカラー」で選択画像にフィルターをかける ■ 「色を抽出」でフィルターの色を抽出 ■ 「色を反転」でフィルターの色を反転
デコンボリューション	■ 画像のコントラストとシャープネスを向上 ■ 「反復回数」（3 ～ 5） と「コアサイズ」（7 ～ 21） を設 定し、「計算」を押すと反映 ■ 「適用」を押すと画像にデコンボリューションを反映
自動カウント設定	■ 細胞を自動的にカウント ■ 画像を選択し「カウントの開始」を押すと、設定項目 に移動 ■ 「地域」（すべて/長方形/多角形） を指定し「次へ」を押 す ■ 「セグメンテーション」（明るさ自動調整/暗さ自動調 整/手動） で輪郭を表示、「形態加工」（拡張/浸食/開 く/閉じる/穴を埋める） で調整
	■ 「表示」（輪郭/地域） を選択し、「切断方法」（自動切 断/手動/ノーカット/マージ） を選んで「次へ」を押す ■ 「ターゲットデータの設定」で測定項目を選択し「追 加」・「削除」で調整。「 OK 」でカウントを開始 ■ 選択画像にカウント・測定したセルを表示。 各セル は選択可能で、サブパネルに各測定値を表示。
	測定値一覧はでExcel形式で出力可能
自動カウント属性	■ 自動カウントする際のフォントや色を設定
グリッド	■ 「グリッドを表示する」でディスプレイにグリッド表示

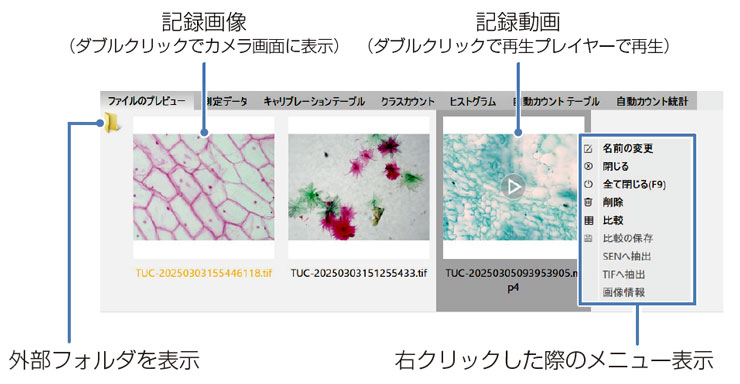

記録データの再生方法

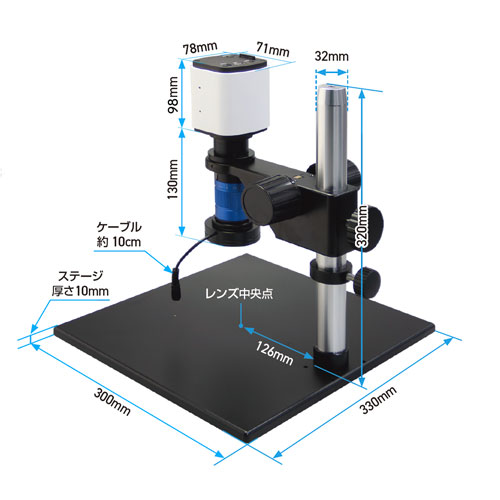

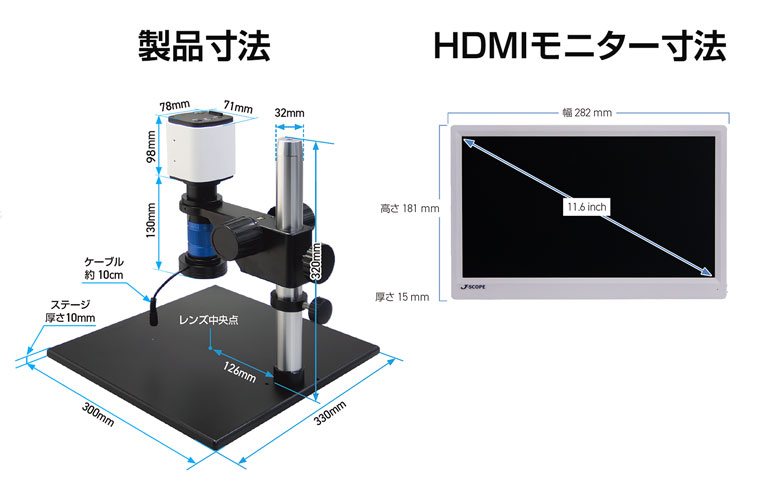

仕様

マイクロスコープ仕様

ディスプレイモニター仕様

ディスプレイ	11.6インチ ISP-Pro
表示解像度	1920×1080 ピクセル
アスペクト比	16： 9
光度	320 cd/m2
コントラスト比	1000： 1
電源	DC12V、 2A
入出力端子	HDMI端子（×1） 、 ACアダプタ－接続端子（×1）
サイズ	高さ181 ｍｍ × 幅282 ｍｍ × 厚さ15 ｍｍ
重量	約600 g
標準付属品	取付具（×2） 、蝶ボルト（×5） 、黒ボルト（×5） 、六角レンジ、HDMIケーブル、ACアダプター分岐ケーブル

ソフトウェア動作環境

オプション

同軸落射照明 HT-LED-CL

照明の光軸とカメラの光軸を一致させ、表面からの反射光を観察する照明方式。
本器に取り付けると、陰影をはっきりととらえることが出来るため、シリコンウエハー、メッキ面、研磨した金属等、鏡面体の観察に有効です。

偏光フィルタ付LEDリング照明 HT-LED-PL

偏光フィルタを通すことで、正反射した光のみをカットして観察する方式。
「光の反射」や「ぎらつき」を抑えることができるため、金属、基板、ビニール袋内のサンプル等、反射の強い対象物の観察に有効です。
※拡散照明時より鮮明度が下がる場合があります。
