Jスコープ® 超高精細画質4K+対応マイクロスコープ HF-1200DX (HDMI/USB/Wi-Fi)

特長

HDMI/USB/Wi-Fi出力対応のデジタル実体顕微鏡。
専用アプリをダウンロードすれば、スマートフォン・タブレットがモニターに早変り！
パソコン上で動画・静止画の観察、保存、再生も可能。

• ■ 表示倍率：24倍～190倍
• ■ 鏡筒の倍率調整ダイヤルで任意の倍率に変更が可能
• ■ 1200万画素CMOSセンサー搭載
• ■ HDMI接続：HDMIモニターと有線接続
• ■ WiFi接続：iOS / Androidデバイスとの無線通信
• ■ USB接続：Windows PCと有線接続
• ■ PC、スマートフォン、タブレットで動画・静止画の観察/保存/再生が可能
• ■ 高機能画像計測ソフトウェア(PC向け)「JCAM」対応（無償ダウンロード）
• ■ 高機能画像計測アプリ( iOS/Android 向け)「KoPa WiFi Lab」対応（無償ダウンロード）
• ■ ズームレンズ搭載。焦点距離100mm固定にて、任意の倍率で観察可能
• ■ 調光機能つきLED拡散照明搭載

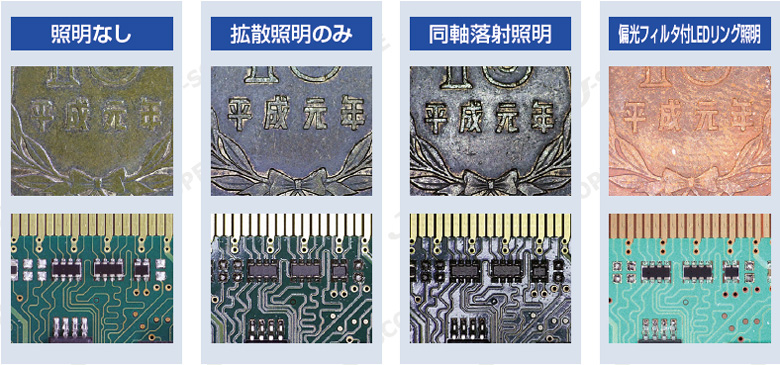

• ■ 陰影をはっきりととらえることができる同軸落射照明、偏光フィルタ付LEDリング照明を利用可能(別売品)

用途

半導体・電子部品・精密部品の拡大観察、検査に。快適検査を実現。検査や開発業務が大幅に効率アップ！
電子機器、機械関連、半導体、材料、食品、バイオ、医療分野等、様々な業界に高く評価して頂いております。

• ■ 製品管理、品質管理、観察、開発、解析などに
• ■ 機械加工部品や工業用製品の表面形状観察に
• ■ 金型表面仕上り確認、バリなど
• ■ P基板、電子部品刻印の確認、溶接状態の確認
• ■ 部品パーツの傷、クラック、打痕など

【PC用高機能画像編集ソフト】JCAM PRO

弊社サイトより無料ダウンロードできます。日本語　高機能画像計測ソフトつきソフトウェア JCAM PRO

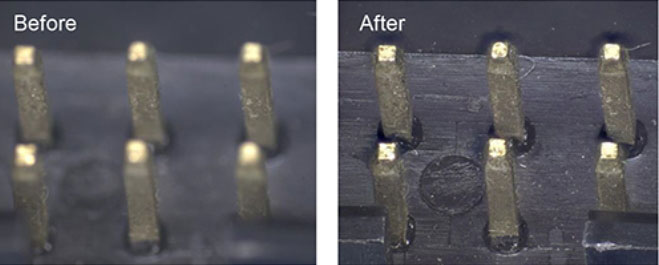

深度合成機能EDFつき（焦点深度合成）EDF画像の取得が可能

焦点深度の異なる複数の画像（部分的にピントの合った画像）を画像合成処理し、全面にわたって焦点の合った画像(フォーカス合成画像)を作成。全体にピントがあった画像の制作が可能　　例：基板ピン

画像ステッチング（タイリング/画像連結）機能つき

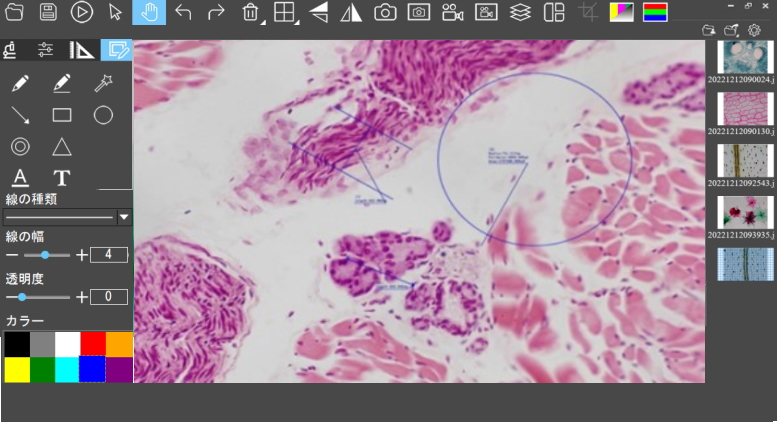

PC用高機能画像編集ソフト JCAM PROのツール

画面表示切替	フルスクリーン	全画面表示（全画面表示終了時は、画面右クリック→《終了》をクリック）
	2画面比較	2画面表示 （複数のデバイスを同時に表示）
	4画面比較	4画面表示 （複数のデバイスを同時に表示）

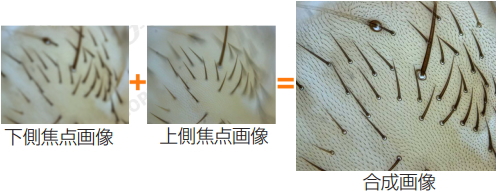

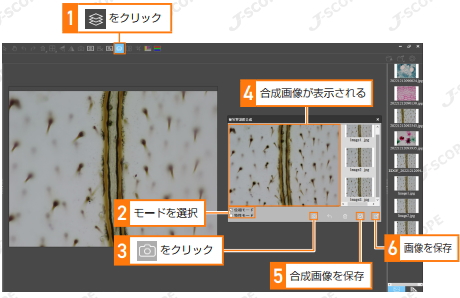

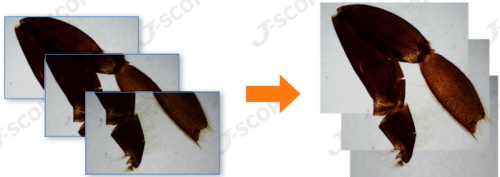

被写界深度合成 （拡張焦点深度）		被写界深度合成機能は、 1点にしかピントが合わない画像をフルフォーカスで観察したい場合に有効。 2枚以上の画像を撮影することで、それぞれの最も鮮明な領域を抽出して、より鮮明な画像を合成可能。

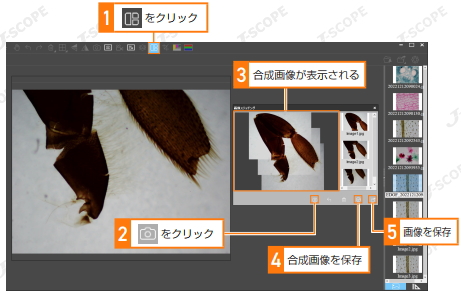

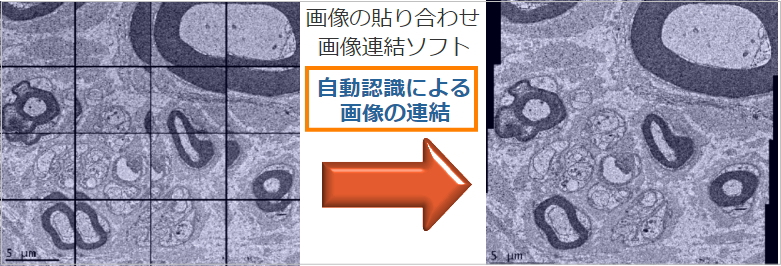

画像スティッチング (タイリング/画像連結)		画像スティッチング機能（タイリング/画像連結）は、 自動認識による画像の連結し、 1枚の広範囲の画像を作成できます

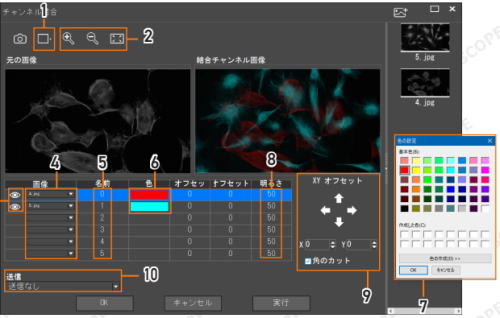

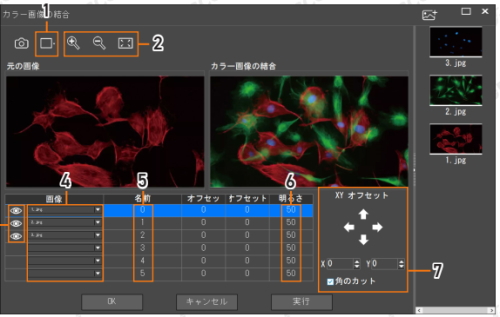

チャンネル結合		複数の画像に蛍光色素フィルターを適用できます。
カラー画像の結合
その他の機能		水平方向に反転 垂直方向に反転 撮影ボタン スクリーンショット 録画ボタン 画面録画

画像計測

拡大してみんなで一緒に観察
プレゼンテーションに

画像・動画はすぐにデーター保存
報告書の作成に活用可能

撮った画像はすぐにEメールで送信できます

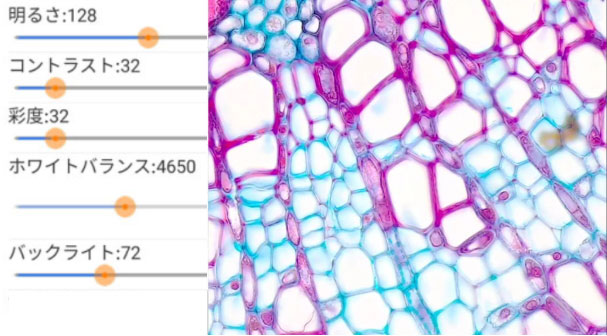

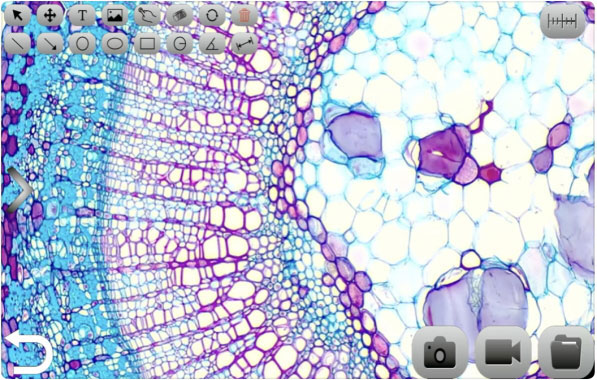

スマホ、タブレット用アプリ (iOS/ Android)

App Store/Google Playストアにて無料インストールできます。観測・計測用アプリKopa WiFi Lab
で画像の観察、編集、計測、保存が可能。

アプリで画像・動画の保存

・静止画をjpg形式で保存 ・動画をavi形式で保存

仕様

※1：23.8インチワイドディスプレイで1920×1080解像度設定時の表示倍率

ソフトウェア動作環境

本製品は以下の環境で各モードの動作を確認しています。

USBモード（Windows）

※ 動画閲覧には別途、Windows Media Playerなどの動画ソフトが必要となります。

Wi-Fiモード（Windows/iOS/Android）

ご注意：JCAMおよびKoPa WiFi Labソフトウェアは上記システムでの動作を弊社にて確認していますが、全ての環境での動作を保証するものではありません。また、メーカーのサポートが終了したOSでご利用中に問題が発生した場合の保障・サポート対応は行っておりません。なお、ソフトウェアやアプリ仕様は予告なく変更することがあります。

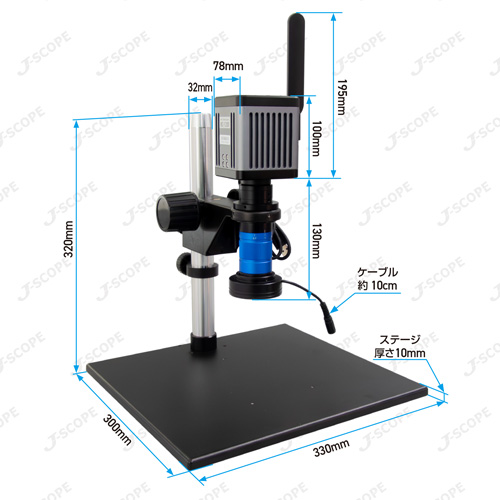

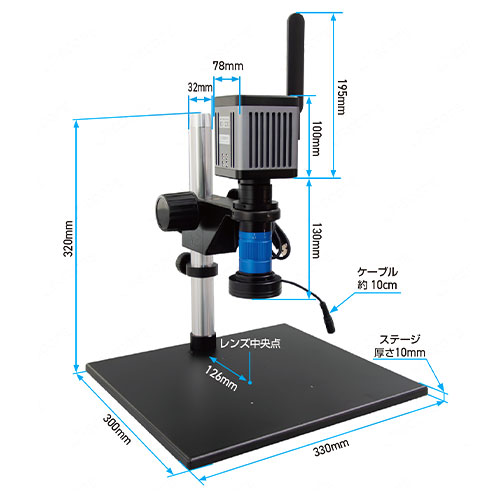

寸法

オプション

同軸落射照明 HT-LED-CL

照明の光軸とカメラの光軸を一致させ、表面からの反射光を観察する照明方式。
本器に取り付けると、陰影をはっきりととらえることが出来るため、シリコンウエハー、メッキ面、研磨した金属等、鏡面体の観察に有効です。

偏光フィルタ付LEDリング照明 HT-LED-PL

偏光フィルタを通すことで、正反射した光のみをカットして観察する方式。
「光の反射」や「ぎらつき」を抑えることができるため、金属、基板、ビニール袋内のサンプル等、反射の強い対象物の観察に有効です。
※拡散照明時より鮮明度が下がる場合があります。

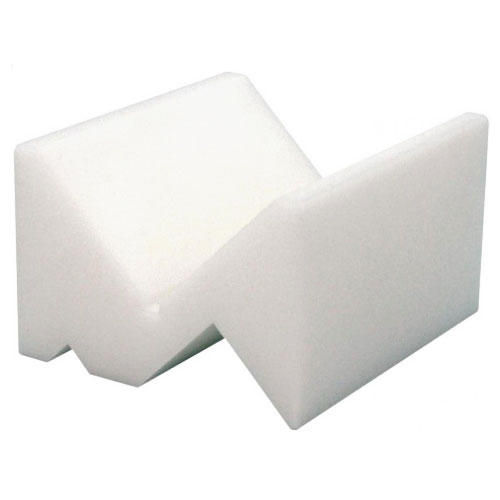

Ｖ型観察台HJ-V33（V字ブロック）

・ネジや針などの円柱系金属、鉄線など光を反射しやすい対象物や転がりやすいものを観察するのに最適 ・樹脂製で、観察物のギラつきやハレーションを軽減 ・３種類のV溝があり、さまざまなサイズに対応

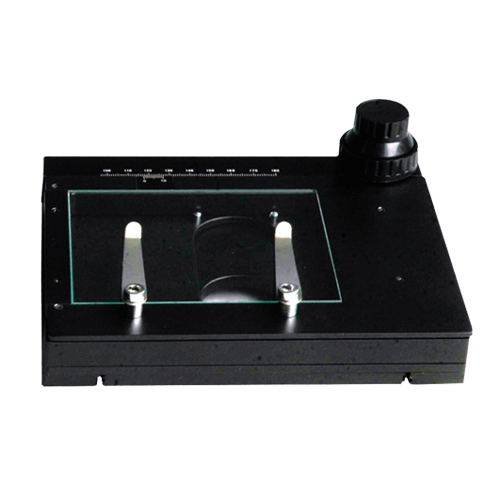

顕微鏡用XYステージ HJ-XY01J スコープ

縦・横それぞれのダイヤルで、試料位置の微調整が簡単な顕微鏡用XYステージ
W180 × D155 × H26mm■各社の顕微鏡・マイクロスコープにメーカーを問わず対応
■対象物に触れることなく位置調整が可能　■目盛り付き（0.1mm）　■透過照明に対応

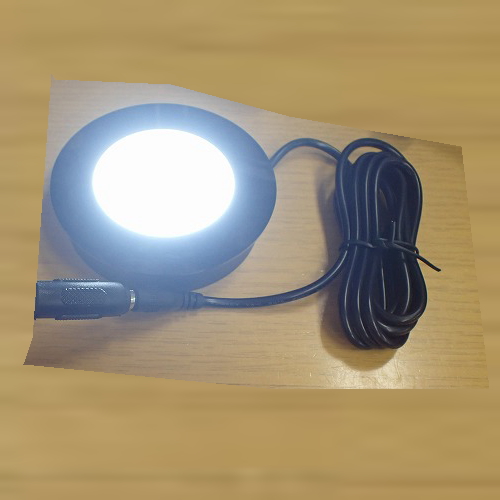

透過照明装置（顕微鏡丸形光源） HJ-LED-R Jスコープ

LED照明部直径：50ｍｍ　底辺部の直径：75ｍｍ
下から光をあてることで、透明な物体の内部監察が可能 生体組織の薄切切片や細胞、細菌や鋭利な刃先やエッジ状の端面の観察に最適

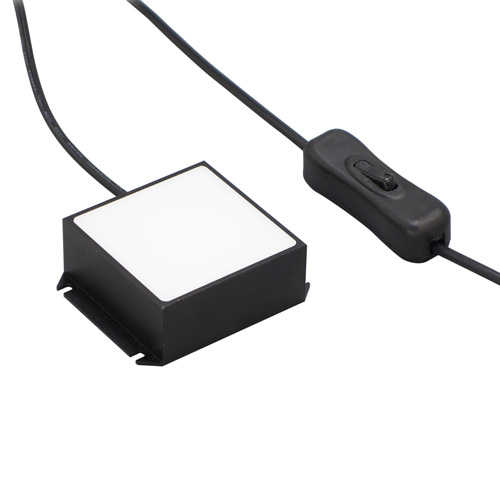

LED透過照明装置（顕微鏡角形光源） HJ-LED-SQ Jスコープ

LED照明部：50×50ｍｍ　下面：55×67ｍｍ　上面：55×55ｍｍ 高さ：23ｍｍ 下から光をあてることで、透明な物体の内部観察が可能 生体組織の薄切切片や細胞、細菌や鋭利な刃先やエッジ状の端面の観察に最適。実体顕微鏡のステージに置くだけで、透過観察が可能

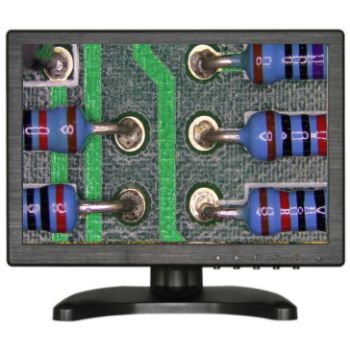

10インチTFTカラー液晶モニターMJ-MNT10（HDMI）

10.1インチワイド液晶モニター。 色合いも良く高精細度の画質を再現する事が可能。
明るく鮮やかな映像 高品質液晶ディスプレイ ■解像度 1280×800（WXGA）
■高さ165ｘ幅246ｘ厚さ35、液晶パネル：高さ135 mm×幅217（ｍｍ）
■ HDMI、 VGA、コンポジット、 BNCの各入力端子を搭載 ■ スピーカー内蔵
■ マイク・ヘッドホン接続が可能 ■ 豊富なメニュー画面 ■ 軽量コンパクトデザイン

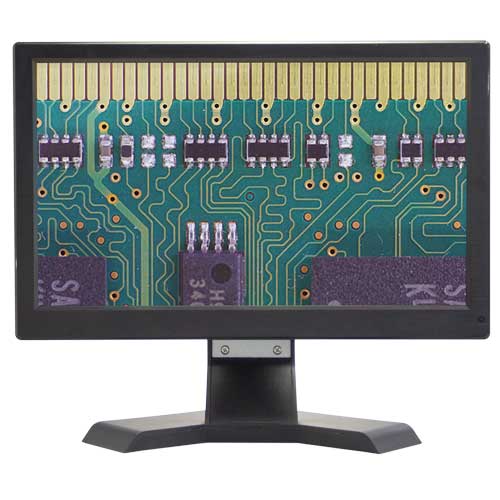

FHDモニター(フルHDモニタ) 13.3インチ液晶モニター MJ-MNT13 (HDMI)

13.3インチワイド液晶モニタ。 色合いも良く高精細度の画質を再現することが可能
鮮やかな映像表現・広視野角のIPS液晶 ■解像度 1920×1080（フルHD）
■高さ205×幅325×厚さ30、液晶パネル：高さ165 mm×幅295（mm）
■ HDMI、 VGA、コンポジット、 BNCの各入力端子を搭載 ■ スピーカー内蔵
■ マイク・ヘッドホン接続が可能 ■ 豊富なメニュー画面（日本語表示対応）■ 視野角89°（全方向）

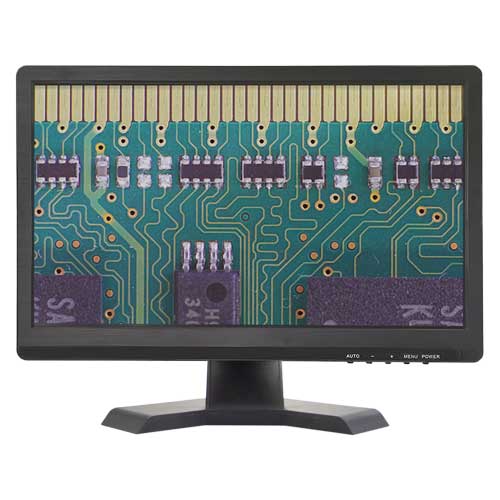

FHDモニター(フルHDモニタ) 15.6インチ液晶モニター MJ-MNT15 (HDMI)

15.6インチワイド液晶モニタ。 色合いも良く高精細度の画質を再現することが可能
鮮やかな映像表現・広視野角のIPS液晶 ■解像度 1920×1080（フルHD）
■高さ238×幅375×厚さ30、液晶パネル：高さ195 mm×幅345（mm）
■ HDMI、 VGA、コンポジット、 BNCの各入力端子を搭載 ■ スピーカー内蔵
■ マイク・ヘッドホン接続が可能 ■ 豊富なメニュー画面（日本語表示対応）■ 視野角88°（全方向）
