HDMI出力マイクロスコープ HF-1500 (USB・画像連結ソフト付)【Jスコープ】
クリックすると縮小します
画像をクリックすると拡大します
HDMI/USB出力フルハイビジョン高機能マイクロスコープ。画像連結ソフト付き
■HDMI接続：モニター上で遅延が少なくなめらかな動きの高精細映像で観察可能。USBマウスでの直感操作が可能。
■PC接続：高機能画像処理ソフトによる画像計測、全焦点画像作成、深度合成、画像のつなぎ合わせ等可能。
■500万画素CMOSイメージセンサー搭載
■2592×1944ピクセルの顕微鏡画像
■SDカードに動画、静止画の保存が可能
■高機能PCソフトウェア(画像計測機能つき)
■ズームレンズ搭載（焦点距離固定）
■焦点距離100mm固定にて、任意の倍率で観察可能
■同軸落射照明を利用可能(別売)
注文FAX
各種お問合せ
見積依頼
| 製品名 | 価格 |
|---|---|
|
商品コード MMS-026-03
HDMI出力マイクロスコープ HF-1500 (USB接続・画像連結ソフト付)【Jスコープ】
※充実のオプションで人気。
即納
本体保証つき
|
税別 102,000円 （税込 112,200円） |
特長
■500万画素CMOSイメージセンサー搭載
■2592×1944ピクセルの高鮮明なフルハイビジョン顕微鏡画像
■USBとHDMIの同時出力が可能
■【HDMI接続】1080P の高速ライブ表示。遅延が少なくなめらかな動きの高精細映像で観察可能。
■【PC接続】付属のPC用高機能画像処理ソフト
画像計測、画像連結、全焦点画像作成、深度合成機能、ステッチング機能：画像のつなぎ合わせ、EDF撮影等
■誰でも使える直感的な操作性
付属のUSBマウスを接続し、クリック操作で写真・動画の撮影や各種設定が可能。手間なく簡単に保存活用。
■PCやHDMIモニター上で動画・静止画の観察/保存/再生が可能
■極めて高い色精度を実現します。
■保存画像とライブ画像を同時にモニタに表示
■ズームレンズ搭載。焦点距離100mm固定にて、任意の倍率で観察可能
■SDカードSDHCに動画・静止画の保存が可能
■陰影をはっきりととらえることができる同軸落射照明を利用可能(別売)
HDMIモニターに出力・マウスで直感操作
■高速フレームレート実現
・付属のマウスをカメラ自体に直接接続することでクリック操作で手間なく簡単に保存活用
・静止画、動画の撮影、各種設定、保存が可能
PCに出力・PCソフト使用
■PC用 高機能画像処理ソフト
【色再現性の高い】画像処理ISP（Image Signal Prosessing）
【画像計測EXCEL出力】【深度合成機能】
【イメージステッチング機能】（高度な画像張り合わせで合成）
【HDR(ハイダイナミックレンジ合成)】：画像合成
露出を変えつつ複数枚の写真を撮影し、それらを合成することで白飛びや黒つぶれの少ない幅広いダイナミックレンジを持つ画像を合成
HDMIモニター接続の場合
モニターとマウスを接続するだけで、PCを使わずに撮影できます。静止画のほか、動画にも対応。
■ディスプレイ接続のみで省スペースに対応。
サンプルをセット、撮影したい場所を探し、マウス操作で撮影ボタンを押すだけ！
■フルハイビジョン高速ライブ
■優れた色の再現性
病理標本の観察において特に重要な色味を見たまま再現
■500万画素のCMOSイメージセンサーを搭載
■最大2592×1944画素の画像を取得
HDMIモニター接続時の機能
| 位置 | 焦点調整 22.8 ～ -2.4から設定 | |
| Cマウント校正 | 焦点調整のリセット | |
| 自動露出 | 自動露出を設定 | |
| オートホワイトバランスを解除 | オートホワイトバランスを解除 | |
| 露出時間 | 露出時間（ S【0 ～ 9】 /100 mS【0 ～ 9】 /mS【0（1） ～ 99】 ） を設定 | |
| ゲイン | 0 ～ 63 から設定 | |
| 明るさ | 0 ～ 15 から設定 | |
| シャープネス | 0 ～ 7 から設定 | |
| ノイズリダクション | 0 ～ 7 から設定 | |
| ガンマ | 0 ～ 63 から設定 | |
| コントラスト | 0 ～ 15 から設定 | |
| 彩度 | 0 ～ 15 から設定 | |
| レッド | 0 ～ 99 から設定 | |
| ブルー | 0 ～ 99 から設定 |
| 色温度 | 1800 ～ 10000K から設定 |
| ダイナミックレンジ | HDR・ 50 Hz・ 60 Hzから設定 |
| 言語 | 日本語・英語・中国語（簡体/繁体）・韓国語・イタリア語・フランス語・スペイン語など |
| 左右反転 | 画像を左右反転する |
| 上下反転 | 画像を上下反転する |
| ズームイン | 画像を拡大する（16段階） |
| ズームアウト | 画像を縮小する（16段階） |
| マスク | 画像の指定した範囲以外を非表示する |
| 再生モード |  |
| 比較 | 選択画像とディスプレイ画面を比較する |
| ホーム | デフォルトの画面に戻る |
| レクチル | 画面に十字線を表示する |
| レクチル（目盛り付き） | 画面に十字線（目盛り付き） を表示する |
PC用画像計測ソフト
付属の画像計測ソフトで 画像撮影-編集-測定-レポート作成というワークフローを大幅に短縮できます。
便利な機能
■ 被写界深度合成(EDF)
被写界深度拡張は、古くて面倒なスタッキングハードウェアに代わる、賢くシンプルで信頼性の高い方法です。
被写体の最も深いところから最も浅いところまでの複数画像を合成し、クリアな被写界深度画像を生成します。
■ 画像連結（イメージステッチング）機能
より多くの情報を1枚の画像に取り込む1つの方法で、携帯電話のパノラマ機能のように機能します。
一部の描写が合致する複数画像をより大きく詳細な画像につなぎ合わせます。
簡単なステップで画像内のセルなどの対象物を正確にカウントし、定量指標の各種一括測定や統計解析を一度に行うことができます。
高度な画像処理機能
■ 蛍光画像合成
異なる蛍光色素を持つ画像を簡単に重ね合わせ、合成できます。
■ デコンボリューション
内蔵のブラインドデコンボリューション機能で画像をクリーンアップして復元します。反復回数とカーネルサイズを選択できます。
*デコンボリューションとは、画像や音声などのデータから、ノイズや歪みを除去して、本来のデータを復元する技術
デコンボリューションには、いくつかの種類があります。
・フィルタリング：ノイズや歪みを除去するために、データを処理します。
・反畳み込み：畳み込みによって歪められたデータを元に戻す技術
・統計的解析：データの統計情報を用いて、ノイズや歪みを除去する技術
・深層学習：機械学習の一種で、データから学習したモデルを用いて、ノイズや歪みを除去する技術
■ フィルターとスムージング
キャプチャされた画像は、簡単にバイナリ化、スムージング、染色（シミュレート）することができます。さらに、フィルターカラーの選択、追加、削除も可能です。
標準イメージング機能
■ キャリブレーション測定
優れた測定機能で線、多角形、円、角度を測定し、新しい画像ファイル、Excelスプレッドシート、CSVファイルにエクスポートできます。
既知の対物レンズ倍率（実体顕微鏡ではステップ）ごとにキャリブレーションを行うことで、多くの単位で正確な測定が可能です。
■ 注釈
画像にテキスト、線、矢印などの図形も追加できます。これにより、所見や関心領域を簡単に解説することができます。色や太さを調整したり、ラベルや線を個別に移動も可能です。
■ グリッドとスケール
調整可能なグリッドオーバーレイにより、迅速な検量が可能です。水平線と垂直線の数を選択し、色と重さを調整できます。また、1つまたは複数の測定が行われた場合、スケールバーを追加できます。
画像保存と書き出し
■ JPG / PNG / DICOM / TIFF で画像保存
汎用性の高いJPG/PNG/TIFFでの保存が可能で、DICOM（CT・MRI・内視鏡・超音波などの医用画像、医療情報システムなどの間で使用する国際標準規格のフォーマット）にも対応
■ データエクスポート
すべての測定データは、ExcelおよびTXT形式でエクスポートできます。
■ レポートの作成
主な画像情報、測定データ表、クラス数データ表を含むシンプルなPDF文書です。
プロジェクト名、サンプル名、著者名、メモなども追加できます。これらのレポートは保存された画像とは別に作成されます。
拡大してみんなで一緒に観察
プレゼンテーションに
画像・動画はすぐにデータ保存
報告書の作成に活用可能
撮った画像はすぐにEメールで送信できます

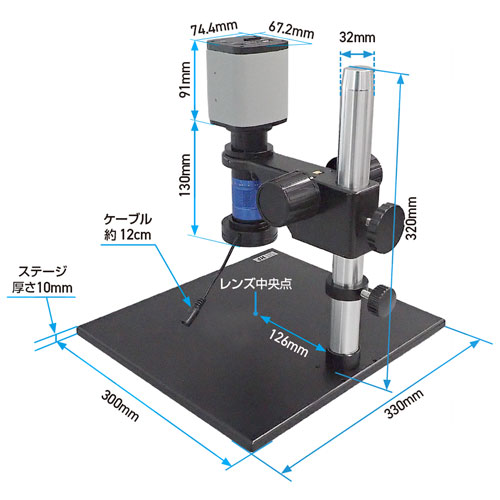

仕様
| 本体仕様 | ||
|---|---|---|
| 型式番号 | HF-1500 | |
| イメージセンサー | 1/2.5インチ CMOSセンサー | |
| 画素数 | 500万画素 | |
| 表示解像度 | 2592×1944（5038848ピクセル） | |
| 表示フレームレート | HDMI接続 | 15 fps |
| USB2.0でPCに接続時 | 15 fps | |
| 記録形式 | 静止画 | 1920×1080（ JPG/PNG/DICOM/TIFF ） |
| 動画 | 1920×1080（15 fps ）（ AVI/MP4/WMA ） | |
| 保存フレームレート | 15 fps（ SDカード） /15 fps（ PC ） | |
| 記録媒体 | SDカード（最大8GB ） | |
| 入出力端子 | HDMI端子（×1） 、 USB接続端子（×1） 、
SDカードスロット（×1） 、 ACアダプタ－接続端子（×1） | |
| イメージ出力 | HDMI | |
| レンジマウント | Cマウント | |
| LED照明 | 拡散照明、同軸落射照明(別売品)
偏光フィルタ付LEDリング照明(別売品) | |
| 露出 | 自動/手動 | |
| 焦点ダイヤル | 可動範囲：約50 mm | |
| 固定ノブ | 高さ調整範囲：約190 mm | |
| 作動距離 | 0mm～200mm | |
| 焦点距離 | 100 mm | |
| 視野（ mm ） | 21×12 ～ 2.5×1.5 | |
| 表示倍率 | 24倍～190倍 (23.8インチワイドディスプレイで1920×1080解像度設定時) | |
| 使用環境温湿度 | 温度： 0 ℃～ 45 ℃ 湿度： 10 %RH ～ 85 %RH | |
| 保存環境温湿度 | 温度： 0 ℃～ 60 ℃ 湿度： 10 %RH ～ 85 %RH | |
| 重量 | 約3.5 kg(カメラユニット・スタンド) | |
| 標準付属品 | カメラユニット、ACアダプタ－、HDMIケーブル、USBケーブル、ソフトウェアUSB、マウス、SDカード（カメラユニット装着済）
鏡筒、照明、照明用ACアダプタ－、調光ケーブル、ステージ、支柱、支柱用ネジ、焦準装置、焦準装置用固定ノブ、ストッパー、六角レンチ(3本) | |
| ソフトウェア動作環境 | ||
| OS | Windows 10 / 11（32bit版および64bit版） | |
| ハードディスクの空き容量 | 50 MB以上 | |
| CPU | 第9世代intelⓇCore™ i5以上 | |
| RAM | 8GB以上 | |
オプション
同軸落射照明 HT-LED-CL
照明の光軸とカメラの光軸を一致させ、表面からの反射光を観察する照明方式。
本器に取り付けると、陰影をはっきりととらえることが出来るため、シリコンウエハー、メッキ面、研磨した金属等、鏡面体の観察に有効です。
偏光フィルタ付LEDリング照明 HT-LED-PL
偏光フィルタを通すことで、正反射した光のみをカットして観察する方式。
「光の反射」や「ぎらつき」を抑えることができるため、金属、基板、ビニール袋内のサンプル等、反射の強い対象物の観察に有効です。
※拡散照明時より鮮明度が下がる場合があります。
