高耐熱先端溶接セラミックコートK熱電対 TJK-CNC2005Fシリーズ 素線径0.2mm (国産)
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:短納期/有償
φ0.2mmの極細でありながら500℃に耐える高耐熱K熱電対。
セラミックコーティング絶縁の導体素線。
リアルタイムに近い高速応答速度。
基板素子への貼り付けやウェハ表面温度測定、機器内部への入れ込みでの温度測定等に。
安心の国内生産品。
■Kタイプ熱電対 class2
■耐熱500℃
■導体素線径φ0.2mm
■セラミックコーティング絶縁
■リード線被覆材質：フッ素樹脂FEP
■端子形状：ミニプラグ/ Y端子M3/ ムキだし (他、Y端子M4、丸端子等)
※リード線長はご指定いただけます
※端子形状の変更対応可能
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 端子 | 熱電対長さ | リード長 | 価格 |
|---|---|---|---|---|
|
商品コード TJKCNC2005FP-1
高耐熱先端溶接セラミックコート被覆K熱電対 TJK-CNC2005FP-1M（プラグ付）
即納
|
ミニプラグ | 500mm | 1m |
税別 16,800円 （税込 18,480円） |
商品コード TJKCNC2005FNP1
高耐熱先端溶接セラミックコート被覆K熱電対 TJK-CNC2005FNP-1M（ムキだし）
即納
|
ムキだし | 500mm | 1m |
税別 15,900円 （税込 17,490円） |
|
商品コード TJKCNC2005FY31
高耐熱先端溶接セラミックコート被覆K熱電対 TJK-CNC2005FY3-1M（Y端子M3）
即納
|
Y端子M3 | 500mm | 1m |
税別 15,900円 （税込 17,490円） |
用途
- ■基板素子への貼り付けやウェハ表面温度測定
- ■機器内部への入れ込みでの温度測定
- ■カプトンテープ等の耐熱テープで先端溶接部を貼り付けて極小物体表面温度測定等

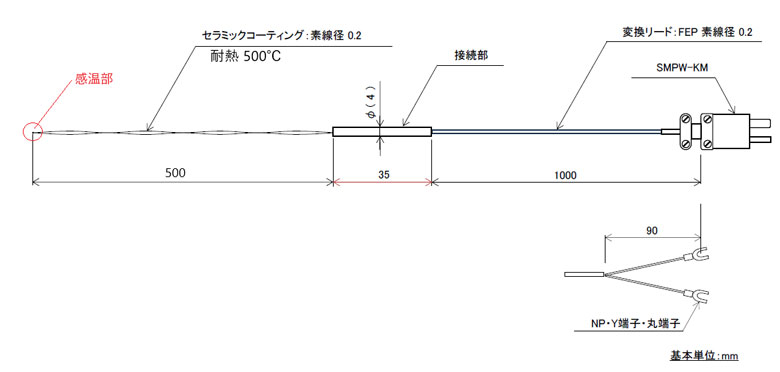

仕様
| 型番 | TJK-CNC2005F シリーズ |
|---|---|
| 熱電対タイプ | K熱 class2 |
| 熱電対被覆 | セラミックコート |
| 導体素線径 | 直径0.2mm |
| 耐熱温度 | 常用500℃ |
| リード線 | フッ素樹脂FEP被覆, 標準1m長さ (※長さ変更対応可能） |
| 端子形状 | ミニプラグ/ ムキだし/ Y端子等 (※変更対応可能) |
※スリーブへの加熱は避けてください
お客様のご要望に応じて特注製品の受注生産可能です。
温度センサの豊富な知識を持つ専門スタッフにご相談いただけます。
お気軽にお問い合わせください。
熱電対温度センサー図面作成サイトのご利用はこちら。
