リオン(RION) 振動レベル計 VM-57/VM-57EX
クリックすると縮小します
画像をクリックすると拡大します
交通振動や工場・建設現場などの地盤振動に関連する環境振動を主に計測、評価することに用いられる振動計。
計量法 振動レベル計、JIS C 1510 : 2023、JIS C 1517 : 2014適合。
振動レベルおよび振動加速度レベルの瞬時値や時間率レベル、時間平均レベル、最大値、最小値を3方向同時に測定可能。
■ 振動レベル（Lv）、振動加速度レベル（Lva）同時測定
■ 計量証明事業登録「振動加速度レベル」の測定機器に対応
■ 充電式の電池に対応し環境に配慮
■ 防塵防水性能：本体 IP54、センサ部 IPX7
■ LAN端子とUSB Type-Cコネクタ搭載
■ 計量証明事業登録「振動加速度レベル」測定機器に対応
リース契約もご利用いただけます。お気軽にご相談ください！
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード K-RI-VM57
リオン 振動レベル計 VM-57（検定なし）
|
税別 410,000円 （税込 451,000円） |
|
商品コード K-RI-VM57K
リオン 振動レベル計 VM-57K（検定付）
※検定付
|
税別 435,000円 （税込 478,500円） |
|
商品コード K-RI-VM57EX
リオン 振動レベル計 VM-57EX（検定なし）
※機能拡張プログラムVX-57EX付き
|
税別 470,000円 （税込 517,000円） |
|
商品コード K-RI-VM57EXK
リオン 振動レベル計 VM-57EX（検定付）
※検定付。機能拡張プログラムVX-57EX付き
|
税別 495,000円 （税込 544,500円） |
商品コード K-RI-VX57EX
リオン 機能拡張プログラム VX-57EX
オプション品
|
税別 80,000円 （税込 88,000円） |
商品コード K-RI-VX57WR
リオン 波形収録プログラム VX-57WR
オプション品
|
税別 100,000円 （税込 110,000円） |
商品コード K-RI-VX57RT
リオン 1/3オクターブ実時間分析プログラム VX-57RT
オプション品
|
税別 250,000円 （税込 275,000円） |
特長
従来機種より、さらにコンパクトになりました！
LAN端子とUSB Type-Cコネクタ搭載
LAN端子の搭載により通信機器との接続を強化
USB Type-Cコネクタ経由でモバイルバッテリ（市販品）からのUSB給電が可能になりました。
VC曲線(※2)による評価値「VC値」を容易に算出

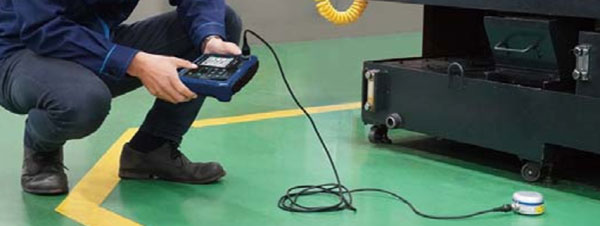

【精密機器の設置場所の振動測定を行い、影響を評価】
半導体製造装置や加工機械などの精密機械は、高い加工精度が求められます。わずかな振動であっても、製品の品質や作業効率に影響を与える可能性があるため、精密機械の設置場所の振動測定は欠かせません。
※ VC曲線とは、機械が正しく動作するための最低限の振動基準を定めた評価方法です。機械を設置する床面における振動速度の1/3オクターブバンド分析値を用いて評価します。
そのほかの特長
- ■ 振動レベル（Lv）、振動加速度レベル（Lva）同時測定
- ■ JIS規格に対応(JIS C 1510:2023、JIS C 1517:2014)
- ■ 充電式の電池に対応し環境に配慮
- ■ 防塵防水性能：本体 IP54、センサ部 IPX7
- ■ 3.5インチタッチパネル付きカラー液晶
- ■ 振動測定マニュアル(※1)にも対応
※1：公益社団法人日本騒音制御工学会 環境振動評価分科会作成。こちらよりダウンロードできます。

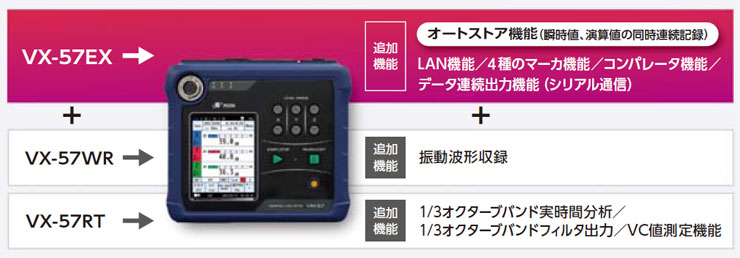

オプションプログラム機能一覧
機能拡張プログラム VX-57EX
VX-57EXをインストールするとVX-57WR・VX-57RTを追加することができます。
インストール後は512 MBのSDメモリカードとして使用可能
※インストールしたVX-57EXはアンインストールすることはできません
※「振動レベル計VM-57EX」はVX-57EXが付属します
波形収録プログラム VX-57WR
振動レベルの演算と同時に波形収録することが可能。収録したデータは、コンピュータで周波数分析が可能です。（非圧縮波形WAVEファイル）
インストール後は2 GBのSDメモリカードとして使用可能。
1/3オクターブ実時間分析プログラム VX-57RT
1/3オクターブバンド実時間分析が可能。保存された分析結果を読み出し、表示が可能。
インストール後は512 MBのSDメモリカードとして使用可能。
仕様
| 型式承認番号 | 第TW241号 | |
|---|---|---|
| 適合規格 | 計量法・振動レベル計
JIS C 1510:2023、JIS C 1517:2014 CEマーキング ・ EMC指令 Directive 2014/30/EU EN 61326-1:2021 ・ RoHS指令 Directive 2011/65/EU EN IEC 63000:2018 ・ 低電圧指令 Directive 2014/35/EU EN 61010-1:2010/A1:2019 WEEE指令 Directive 2012/29/EU 中国版RoHS（中国輸出品のみ）、KCマーク | |
| 測定機能 | 測定機能 | 1方向（Z）もしくは3方向（X、Y、Z）同時測定
振動レベルLvおよび振動加速度レベルLva 振動レベルおよび振動加速度レベルの最大値ホールド |
| 演算値 | 振動レベルおよび振動加速度レベルの時間平均レベル Leq
振動レベルおよび振動加速度レベルの時間率レベル L5、L10、L50、L90、L95 振動レベルおよび振動加速度レベルの最大値 Lmax 振動レベルおよび振動加速度レベルの最小値 Lmin | |
| 測定周波数範囲 | 振動レベル ： 1 Hz～80 Hz、振動加速度レベル ： 1 Hz～80 Hz | |
| 測定レベル範囲 | 振動レベルの鉛直方向 ： 25 dB～129 dB
振動レベルの水平方向 ： 30 dB～122 dB 振動加速度レベル ： 30 dB～129 dB | |
| 自己雑音レベル | 振動レベルの鉛直方向 ： 19 dB以下、振動レベルの水平方向 ： 24 dB以下、
振動加速度レベル ： 24 dB以下（延長コードの長さが208 m以下） | |
| 周波数重み付け特性 | 鉛直振動特性（計量法およびJISによる）、水平振動特性（JISによる）、
平たん特性（JISによる） | |
| レベルレンジ | 10 dBステップ6レンジ切替、3方向独立
0 dB～70 dB、10 dB～80 dB、20 dB～90 dB、30 dB～100 dB、 40 dB～110 dB、50 dB～120 dB | |
| サンプリング周期 | 時間平均レベル、最大値、最小値、最大値ホールド ： 125 μs（サンプリング周波数8 kHz）
時間率レベル ： 100 ms | |
| Manualストア | Manualストア | 手動で測定の開始/停止を行い振動レベルおよび振動加速度レベルの演算値を
同時に算出し内部メモリまたはＳＤカードに記録する※1 |
| 記録データ数 | 内部メモリ ： 最大1 000組保存
SDカード ： 最大1 000組をストア名ごとに保存 | |
| 測定時間 | 500秒、10秒、1分、5分、10分、15分、30分、1時間、8時間、24時間、
ユーザ設定（1秒～24時間） | |
| Autoストア※2 | Autoストア | 測定開始から測定停止または総測定時間に達するまで、設定時間ごとの瞬時値（Lvストア）、演算値（Leqストア）をSDカードに連続記録する※1 |
| Lvストア周期 | OFF、100 ms、1 s | |
| Leq演算周期 | OFF、500秒、10秒、1分、5分、10分、15分、30分、1時間、8時間、24時間
またはユーザ設定（1秒～24時間） | |
| 総測定時間 | 500秒、10秒、1分、5分、10分、15分、30分、1時間、8時間、24時間
またはユーザ設定（1秒～1000時間） | |
| マーカ※2 | 4種類のマーカ機能
Autoストア、Timer AutoストアでLvストア周期設定時のみ有効 | |
| データリコール | ストアデータおよび画面キャプチャ画像の閲覧を行う | |
| 設定の記憶と呼び出し | 内部メモリまたはSDカードに設定情報を保存し、起動時または指定時に呼び出すことができる | |
| 出力 | 交流出力 | 出力電圧 ： 出力フルスケールにおいて1 Vrms
周波数特性は「Lv」、「Lva」、「連動」から選択可能 |
| 直流出力 | 出力電圧 ： 出力フルスケールにおいて2.5 V（25 mV/dB） | |
| コンパレータ | 指定したチャンネル（X、Y、Z）のコンパレータバンド（Lv、Lva）が指定値を超えた
場合にオープンコレクタ出力 コンパレータレベル ： 30 dB～120 dBを1 dB刻みで設定可能 最大印加電圧 ： 24 V、最大電流 ： 60 ｍA、許容損失 ： 300 ｍW、 内部抵抗 ： 約480 Ω | |
| 表示 | バックライト付き3.5インチTFT-LCD QVGA
※タッチパネル（抵抗膜方式）機能付 数値表示更新周期 ： 1 s、時間ｰレベルグラフ/バーグラフ更新周期 ： 100 ms | |
| USB | 通信制限 | 通信コマンドによる測定値の取得および設定変更が可能 |
| データ転送 | コンピュータにSDカードをリムーバブルディスクとして認識させてデータを転送することが可能 | |
| LAN※2 | LAN※2 | ユーザ指定またはルーターから自動取得したIPアドレスと通信を行い、以下の機能を提供する |
| 通信制御 | 通信コマンドによる測定値の取得および設定変更が可能 | |
| データ転送 | 測定の有無によらず、SDカードにアクセスしてデータを転送することが可能 | |
| RS-232C通信 | 通信制御 | 専用ケーブルの使用により、通信コマンドによる測定値の取得および設定変更が可能 |
| 電源 | 電源 | 単3形電池8本または外部電源入力端子およびUSB 端子への給電 |
| 動作時間※4 | アルカリ乾電池LR6 ：約16時間（Manualストア、ECO設定ON）
約20時間（AutoストアVX-57EX、ECO設定ON）※ ニッケル水素充電池 ：約16時間（Manualストア、ECO設定ON） 約20時間（AutoストアVX-57EX、ECO設定ON）※ 消費電流 ：約81 ｍA（12 V供給時） ※測定条件：Leq演算周期１０ 分（LvストアOFF） ※使用環境や測定条件、電池の製造元や種類（品番）などにより動作時間は変わります | |
| ACアダプタ | NE-21P（入力 ： AC 100 V～240 V、50/60 Hz、出力 ： DC 12 V） | |
| 外部電源電圧 | 5.7 V～15 V（定格電圧12 V）
USB 端子 ： 5 V | |
| 防塵防水性能 | IP等級 | 本体 ： IP54※3、センサ部 ： IPX7 |
| 使用温湿度範囲 | 温度 ： ｰ10 ℃～50 ℃、湿度 ： 10 %～90 % RH（結露のないこと） | |
| 大きさ・重さ | 約150.5 mm（H）×173.2 mm（W）×44.0 mm（D）、
約1110 g（本体、3方向振動ピックアップPV-83E、接続コードEC-54S、電池含む） | |
| センサ | 3方向振動ピックアップ ： PV-83E | 基準感度 ： 60 mV/(ｍ/ｓ²)、使用温度範囲 ： -10 ℃～50 ℃(結露しないこと)、
大きさ・重さ ： 約φ67×40.7 mm(D)(接続コード除く)、約300 ｇ |
| 付属品 | 3方向振動ピックアップ PV-83E×１、キャリングケース×1、
型式ラベル（キャリングケース用）×２、接続コード（3 m）EC-54S×1、 単3形アルカリ乾電池×8、SDカード（512 MB、VX-57EX付きのみ） | |
※1 動作を保証する当社販売品をお使いください。 ※2 VX-57EXが別途必要 ※3 有害な影響が発生するほどの 粉塵（防塵形）と、あらゆる方向からの飛沫による水（防まつ形）に対し保護されています。※4：23℃、出力および通信OFF、画面消灯時の連続測定において ※5 ピックアップの延長は、208 ｍまでが計量法の対象です。
