東機産業 B型粘度計 TV-150B
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:有償
円筒ロータを用いた単一円筒形回転粘度計。
ピボットレス機構で耐久性が向上したＢ形粘度計。
JIS規格、ISO規格に適合。
粘度計を初めてお使いになる方も安心してお使いいただける、デジタル粘度計のスタンダードです。
TVB-10/15の後継機。
リース契約もご利用いただけます。お気軽にご相談ください！
送料/代引手数料無料 本体のみ
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 測定範囲[mPa･s] | 価格 |
|---|---|---|
|
商品コード K-TKS-TVB150BM
東機産業 デジタルB型粘度計 TV-150BM
納期を確認下さい
|
15～6,000,000 |
税別 583,100円 （税込 641,410円） |
|
商品コード K-TKS-TVB150BH
東機産業 デジタルB型粘度計 TV-150BH
|
100～40,000,000 |
税別 583,100円 （税込 641,410円） |
|
商品コード K-TKS-TVB150BR
東機産業 デジタルB型粘度計 TV-150BR
|
100～80,000,000 |
税別 583,100円 （税込 641,410円） |
|
商品コード K-TKS-TVB150BU
東機産業 デジタルB型粘度計 TV-150BU
|
400～320,000,000 |
税別 583,100円 （税込 641,410円） |
ラインアップ
| 型式 | フルスケールトルク | 測定範囲 |
|---|---|---|
| TV-150BM | 67.37 μN･m | 15～6,000,000 mPa･s |
| TV-150BH | 718.7 μN･m | 100～40,000,000 mPa･s |
| TV-150BR | 1437.4 μN･m | 100～80,000,000 mPa･s |
| TV-150BU | 5749.6 μN･m | 400～320,000,000 mPa･s |
特長
ピボットレス機構（トーションワイヤ＋磁気軸受）
「トーションワイヤーと磁気軸受」機構の採用により損耗部品がなくなり、初期の優れた再現性を維持。
ワンタッチロータ着脱（バヨネットカップリング）
ネジ止め不要のワンタッチロック機構により、容易にロータを着脱できます。
カラータッチパネル搭載
温度表示機能装備
オートストップ機能
データ出力機能標準装備（プリンタ、PCとの接続が可能）
測定データは、同社製の他の粘度計と互換性があります
JIS規格、ISO規格に適合
従来製品「TVB-10/15」との相違点
| 項目 | TV-150B | TVB-10/15 |
|---|---|---|
| 回転数 | 0.1～100.0 rpm
(0.1rpmステップ) |
0.3～100 rpm
（18 段） |
| ディスプレイ | 3.5インチ カラータッチパネル | モノクロ 16文字ｘ2行表示 |
| 温度測定 | ○
（温度センサ オプション） |
× |
| PCとプリンタの同時出力 | ○ | × |
| 温度コントロールユニット PK-100 の接続 | ○ | × |
仕様
| 精度 | フルスケールの±1.0%以内（注1） |
|---|---|
| 再現性 | フルスケールの±0.2%以内（注1） |
| 表示 | 粘度値、%トルク値、測定上限値を同時表示(SIまたはCGS単位) |
| 使用周囲温度 | 0～40℃ |
| 使用周囲湿度 | 90%RH 以下(結露のないこと) |
| 接液部材質 | ステンレス鋼(SUS303/304) |
| 入力電源 | AC100-240V 50/60Hz |
| 消費電力 | 20VA |
| 質量 | 粘度計 約2.1kg
スタンド 約2.4kg |
| 外形寸法 | 粘度計 120(W) x 182(D) x 199(H)
スタンド 300(W) x 310(D) x 436(H) |
| 付属 | (注2)ロータ(TV-150BM：Mロータ 4本, TV-150BH/R/U：Hロータ6本)、 本体ケース、ロータケース、ロータスタンド等 |
(注1) M1またはH2ロータ使用時。測定上限値の10％以上の測定値
(注2) ピン付きロータ

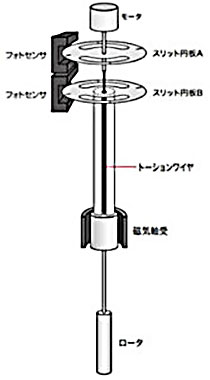

動作原理
モータの回転はトーションワイヤ（懸張線）を介してロータに伝達され、測定液中で回転するロータに、粘性トルクが作用します。
トーションワイヤは、この粘性トルクの大きさに比例した角度だけねじれた状態で回転し、トーションワイヤのねじれ角は、トーションワイヤの両端に連結されているスリット円板AとB相互のねじれ角と同じです。
スリット円板それぞれに対応して設けられたフォトセンサで、このねじれ角度を読み取り、粘度に換算して表示します。
また、トーションワイヤの下端部には磁気軸受があって、ロータの軸心を非接触でささえています。
