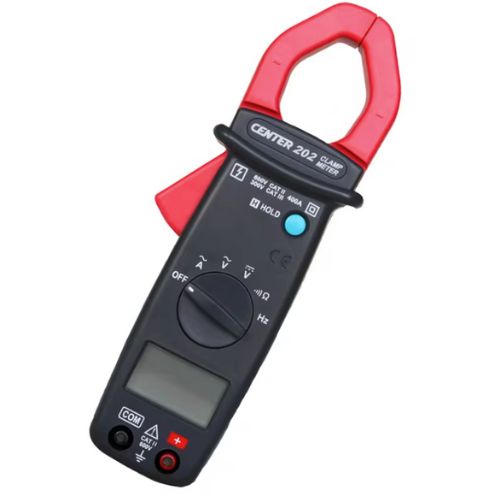

サトテック デジタルクランプテスタ CENTER202（AC / TRUE RMS）
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:有償
CENTER202は、デジタルクランプテスターです。

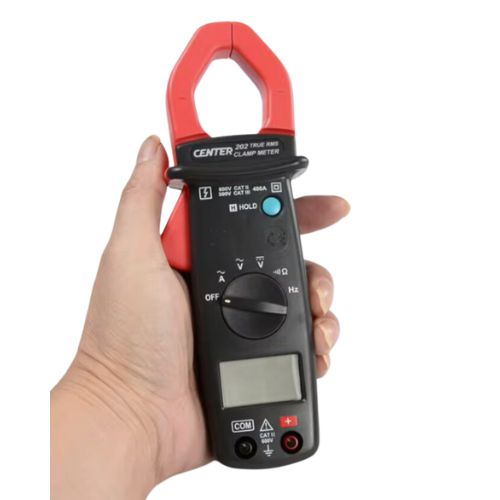

■ ポケットに収まる小型ボディ（クランプ開口25mm）
■ 歪んだ波形でも正確に測定できる真の実効値測定
■ 見やすいデュアル表示（3¾桁LCDとアナログバーグラフ）
■ EN 61010 600V CAT II / 300V CAT III 準拠
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード DCL-003-03
サトテック デジタルクランプテスタ CENTER202（AC/TRUE RMS）
納期を確認下さい
|
税別 20,000円 （税込 22,000円） |
特長
TRMS実効値とは：電気信号（特に交流）の真の実効値を測定する方法です。
TRMS測定は、波形が正弦波でない（歪んだ波形や非線形負荷の波形を含む）場合に、正確な値を得るために使用されます。
仕様
本体
| 表示画面 | 33mm×19mm LCDディスプレイ | |
| デジタル表示 | 3¾桁 LCD 表示、最大読み取り値 3999 | |
| アナログ表示 | 42セグメントの高速アナログバー | |
| 測定可能項目 | ACA / DCV / ACV / 抵抗 / 導通チェック / 周波数（電圧入力・クランプ） | |
| レンジ選択 | オートレンジおよび手動レンジ選択 | |
| 記号・測定範囲 | 入力信号と測定レンジに応じて自動調整 | |
| データホールド | HOLDボタンで表示画面の読み取り値を保持 | |
| 極性 | 自動切替「－」は負の極性を示す | |
| オーバーレンジ | OLで表示 | |
| サンプリング速度 | デジタル表示 2回／秒 | |
| アナログ表示 20回／秒 | ||
| 電池残量表示 | 電池残量表示で電池交換 | |
| 自動電源オフ | 無操作状態が約30分続くと、自動的に電源をオフ | |
| 電源 | 単4形乾電池×2本 | |
| 電池寿命 | 約100時間 | |
| 使用環境 | 0〜40℃、80%RH以下（結露なきこと） | |
| 保存環境 | -10〜60℃、70%RH以下 | |
| 寸法・質量 | 約230g 寸法：長さ 193 mm × 幅 50 mm × 厚さ 28 mm クランプ開口部：25 mm | |
| 付属品 | 本体、取扱説明書、赤/黒テストリード×1、テスト電池、キャリングケース | |
電気仕様（23±5℃、≦80%RH）
AC電圧およびAC電流の真の実効値測定（ True RMS ）に関する確度は、レンジの5％～ 100％の範囲で規定されます。確度には±（読み取り値の1％）が追加され、クレストファクタ（波高率）はフルスケール時で1.4＜CF＜3、ハーフスケール時でCF＜6とします。
AC電流
| レンジ | 分解能 | 確度 | 過負荷保護 |
| 40A | 0.01A | ±1.9%＋5 dig（50Hz～60Hz） | 600Arms |
| 400A | 0.1A | ±2.5%＋5 dig（60Hz～500Hz） |
DC電圧
| レンジ | 分解能 | 確度 | 入力インピーダンス | 過負荷保護 |
| 400V | 0.1V | ±1.0%＋2 dig | 1MΩ | 660Vrms |
| 600V | 1V |
AC電圧
| レンジ | 分解能 | 確度（50Hz～500Hz） | 入力インピーダンス | 過負荷保護 |
| 400V | 0.1V | ±1.5%＋5 dig | 1MΩ | 660Vrms |
| 600V | 1V |
抵抗
| レンジ | 分解能 | 確度 | 最大試験電圧 | 過負荷保護 |
| 400Ω | 0.1Ω | ±1.0%＋2 dig | 1.5V DC | 600Vrms |
導通
| レンジ | 有効範囲 | 最大試験電圧 | 過負荷保護 |
| - | ＜40Ω | 1.5V DC | 600Vrms |
周波数
| 入力 | レンジ | 分解能 | 確度 | 感度 | 過負荷保護 |
| クランプ | 20Hz～4kHz | 1Hz | ±0.1%＋1 dig | 2Arms | 600Arms |
| 10kHz | 10Hz | ||||
| 電圧入力 | 10Hz～4kHz | 1Hz | 5Vrms | 600Vrms | |
| 40kHz | 10Hz | ||||
| 400kHz | 100Hz |
