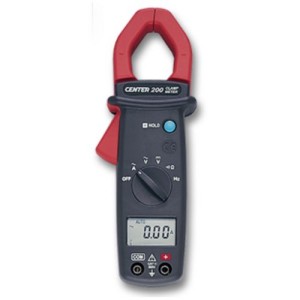

サトテック デジタルクランプテスタ CENTER200(AC)
校正書類の発行可:有償
CENTER 200はデジタルクランプテスター。
■ AC電流専用クランプ測定(最大400A)
■ 測定範囲:40A / 400A ■ 分解能:0.01A / 0.1A
■ クランプ開口幅:25mm
■ EN 61010 600V CAT II / 300V CAT III 準拠
製品名 | 価格 |
---|---|
![]()
商品コード DCL-003-01
サトテック デジタルクランプテスタCENTER200 (AC)
納期を確認下さい
|
税別 20,000円 (税込 22,000円) |
特長
CENTER 200はデジタルクランプテスターです。
仕様
本体
表示画面 | 33mm×19mm LCDディスプレイ | |
デジタル表示 | 3¾桁 LCD 表示、最大読み取り値 3999 | |
アナログ表示 | 42セグメントの高速アナログバー | |
測定可能項目 | ACA / DCV / ACV / 抵抗 / 導通チェック / 周波数(電圧入力・クランプ) | |
レンジ選択 | オートレンジおよび手動レンジ選択 | |
記号・測定範囲 | 入力信号と測定レンジに応じて自動調整 | |
データホールド | HOLDボタンで表示画面の読み取り値を保持 | |
極性 | 自動切替「-」は負の極性を示す | |
オーバーレンジ | OLで表示 | |
サンプリング速度 | デジタル表示 2回/秒 | |
アナログ表示 20回/秒 | ||
電池残量表示 | 電池残量表示で電池交換 | |
自動電源オフ | 無操作状態が約30分続くと、自動的に電源をオフ | |
電源 | 単4形乾電池×2本 | |
電池寿命 | 約250時間 | |
使用環境 | 0〜40℃、80%RH以下(結露なきこと) | |
保存環境 | -10〜60℃、70%RH以下 | |
寸法・質量 | 約230g

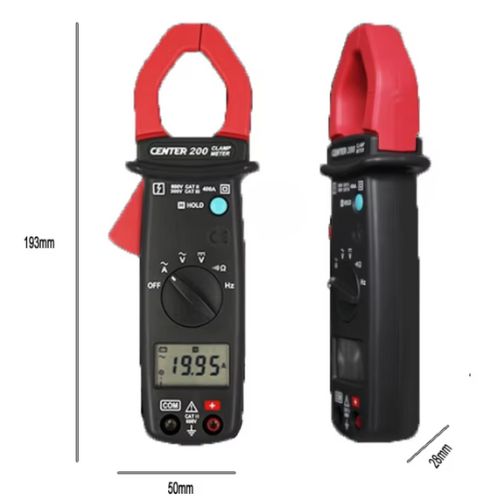

寸法:長さ 193 mm × 幅 50 mm × 厚さ 28 mm クランプ開口部:25 mm | |
付属品 | 本体、取扱説明書、赤/黒テストリード×1、テスト電池、キャリングケース |
電気仕様(23±5℃、≦80%RH)
AC電流
レンジ | 分解能 | 確度 | 過負荷保護 |
40A | 0.01A | ±1.9%+5 dig(50Hz~60Hz) | 600Arms |
400A | 0.1A | ±2.5%+5 dig(60Hz~500Hz) |
DC電圧
レンジ | 分解能 | 確度 | 入力インピーダンス | 過負荷保護 |
400V | 0.1V | ±1%+2 dig | 1MΩ | 660Vrms |
600V | 1V |
AC電圧
レンジ | 分解能 | 確度(50Hz~500Hz) | 入力インピーダンス | 過負荷保護 |
400V | 0.1V | ±1.5%+5 dig | 1MΩ | 660Vrms |
600V | 1V |
抵抗
レンジ | 分解能 | 確度 | 最大試験電圧 | 過負荷保護 |
400Ω | 0.1Ω | ±1%+2 dig | 1.5V DC | 600Vrms |
導通
レンジ | 有効範囲 | 最大試験電圧 | 過負荷保護 |
- | <40Ω | 1.5V DC | 600Vrms |
周波数
入力 | レンジ | 分解能 | 確度 | 感度 | 過負荷保護 |
クランプ | 20Hz~4kHz | 1Hz | ±0.1%+1 dig | 2Arms | 600Arms |
10kHz | 10Hz | ||||
電圧入力 | 10Hz~4kHz | 1Hz | 3Vrms | 600Vrms | |
40kHz | 10Hz | ||||
400kHz | 100Hz | ||||
1MHz | 1kHz | 5Vrms |
