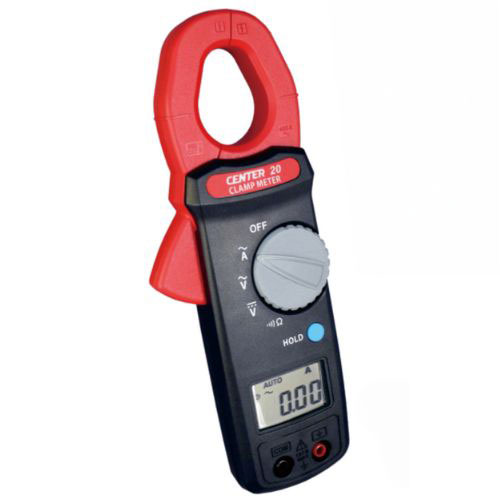

サトテック クランプメータ CENTER20 交流電流/交流電圧/直流電圧/抵抗
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:有償
ローコストタイプのデジタルクランプテスター
測定範囲
交流電流：40A/400A（オートレンジ）
交流電圧：400V/600V（オートレンジ）
直流電圧：400V/600V（オートレンジ）
抵抗：400Ω
- クランプ径：ø 25.4 mm
600V CAT III
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード DCL-001-01
サトテック クランプメータ CENTER20 (AC)
即納
本体保証つき
|
税別 14,820円 （税込 16,302円） |
特長
- ■ ポケットに収まる小型ボディ（クランプ開口25.4mm）
- ■ AC電流専用クランプ測定（最大400A）
- ■ 見やすいデュアル表示（3¾桁LCD）
- ■ AC電流測定、AC/DC電圧測定、抵抗測定、導通チェックが可能
仕様
一般仕様
| 型式番号 | CENTER20 | |
|---|---|---|
| 表示画面 | 33mm×19mm LCDディスプレイ | |
| デジタル表示 | 3¾桁 LCD 表示、最大読み取り値 3999 | |
| 測定可能項目 | ACA / DCV / ACV / 抵抗 / 導通チェック | |
| レンジ選択 | オートレンジおよび手動レンジ選択 | |
| 記号・測定範囲 | 入力信号と測定レンジに応じて自動調整 | |
| データホールド | HOLDボタンで表示画面の読み取り値を保持 | |
| 極性 | 自動切替「－」は負の極性を示す | |
| オーバーレンジ | OL表示 | |
| サンプリング時間 | デジタル表示 | 2回/秒 |
| 電池残量 |  表示で電池交換 | |
| 自動電源オフ | 無操作状態が約10分続くと、自動的に電源をオフ
電源オン時にHOLDボタンを押し続けると無効 | |
| 電源 | 単4形乾電池×2本 | |
| 電池寿命 | AC電流/電圧：約500時間
DC電圧/抵抗：約800時間 | |
| 使用環境 | 0℃～ 40℃、80%RH以下（結露なきこと） | |
| 保存環境 | －10℃～ 60℃、70%RH以下 | |
| 重量 | 約260g | |
| 寸法 | 本体：幅75mm×高さ203mm×厚さ32mm
クランプ開口幅：25.4mm | |
| 付属品 | 本体、赤/黒テストリード×1、テスト電池、キャリングケース | |
電気仕様（23±5℃、≦80％ RH）
DC電圧
| レンジ | 分解能 | 確度 | 入力インピーダンス | 過負荷保護 |
| 400V | 0.1V | ±1%＋3dig | 1MΩ | 660Vrms |
| 600V | 1V |
AC電圧
| レンジ | 分解能 | 確度（50Hz ～ 500Hz） | 入力インピーダンス | 過負荷保護 |
| 400V | 0.1V | ±1.2%＋3dig | 1MΩ | 660Vrms |
| 600V | 1V |
AC電流
| レンジ | 分解能 | 確度 | 過負荷保護 | |
| 40A | 0.01A | 50Hz ～ 60Hz：±1.9%＋3 dig
60Hz ～ 400Hz：±3.0%＋5 dig |
600Vrms | |
| 400A | 0.1A | |||
抵抗
| レンジ | 分解能 | 確度 | 最大試験電圧 | 過負荷保護 |
| 400Ω | 1Ω | ±1%＋2 dig | -1.5V DC | 600Vrms |
導通
| 有効範囲 | 最大試験電圧 | 過負荷保護 |
| ＜25Ω | -1.5V DC | 600Vrms |
