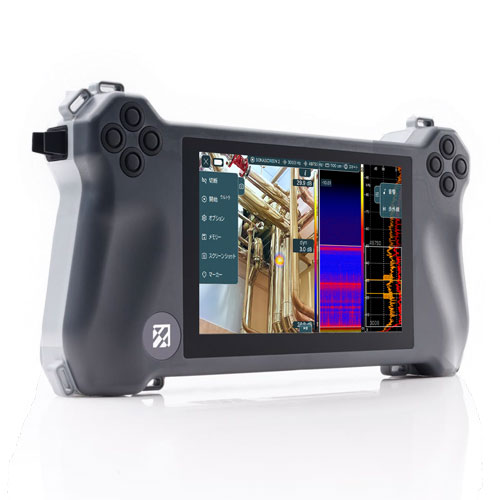

音響カメラSONASCREEN2（超音波カメラ/圧縮空気漏れ探知器)
クリックすると縮小します
画像をクリックすると拡大します
検知した超音波をリアルタイムにスペクトログラムや波形表示できる音響カメラです。
圧縮空気の漏れや部分放電などを正確に検知し様々な現場で幅広く使用されています。

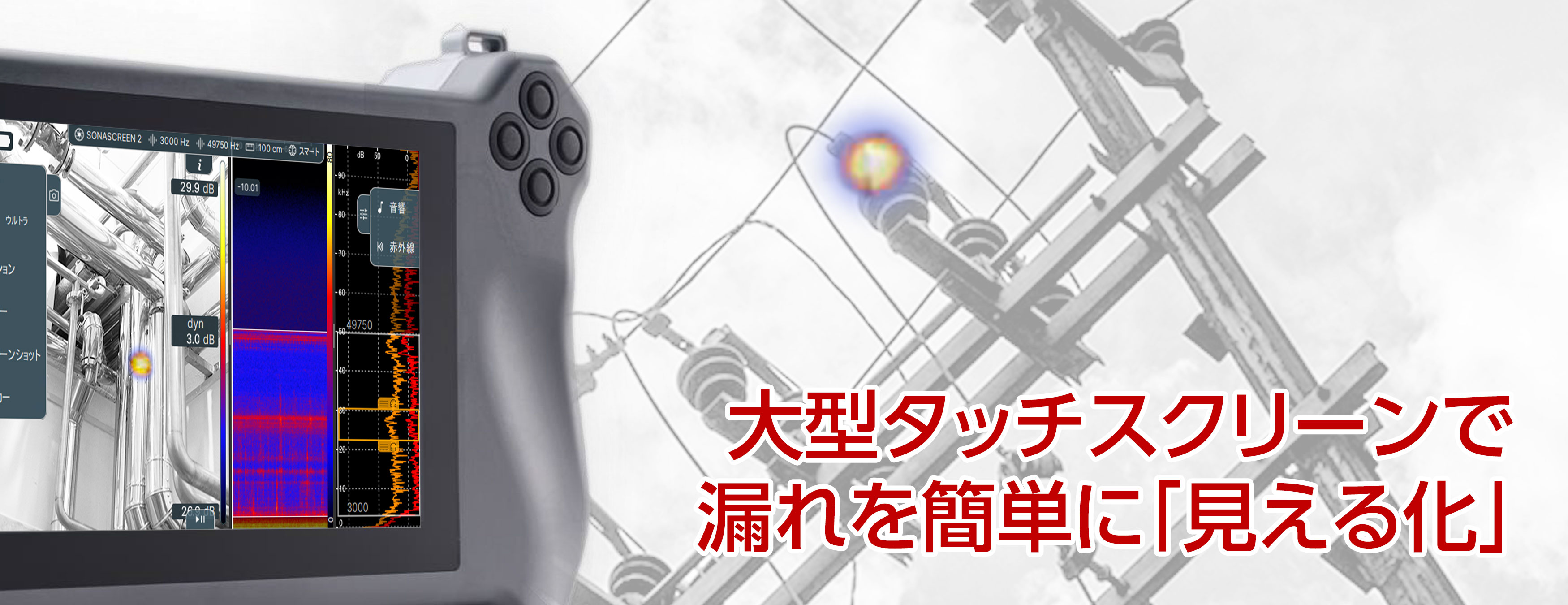

■ 大型タッチスクリーン搭載で漏れを簡単「見える化」
■ 4つの測定モードで用途に合わせ超音波を検知
■ 可聴音と超音波をもとに音響画像をリアルタイム生成
■ 付属ソフトウェアでお使いのPCにデータ出力可能
■ 簡易測定レポート（PDFファイル）作成
■ 測定範囲：1 kHz ～ 100 kHz
デモ機の貸し出し、訪問デモ可能です！リース契約もご利用いただけます。
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード SNP-020-11
音響カメラSONASCREEN2（超音波カメラ・圧縮空気リーク検知器・部分放電検知器）
※リース契約もご利用いただけます。
納期を確認下さい
|
特長

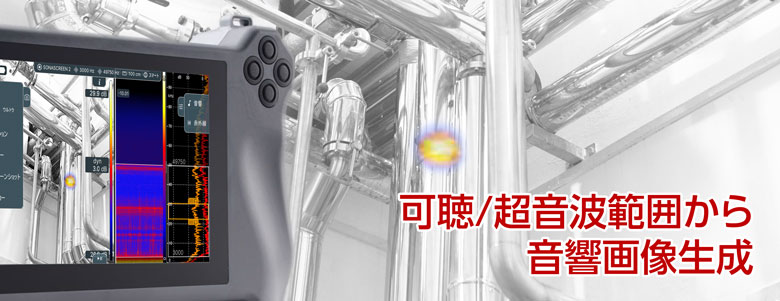

可聴周波数範囲と超音波周波数範囲の両方から音響画像を生成
産業用ヘッドホンを介して可聴フィードバックを提供
エア漏れリークや部分放電が一目瞭然！
音響画像と赤外線画像の切り替えも可能

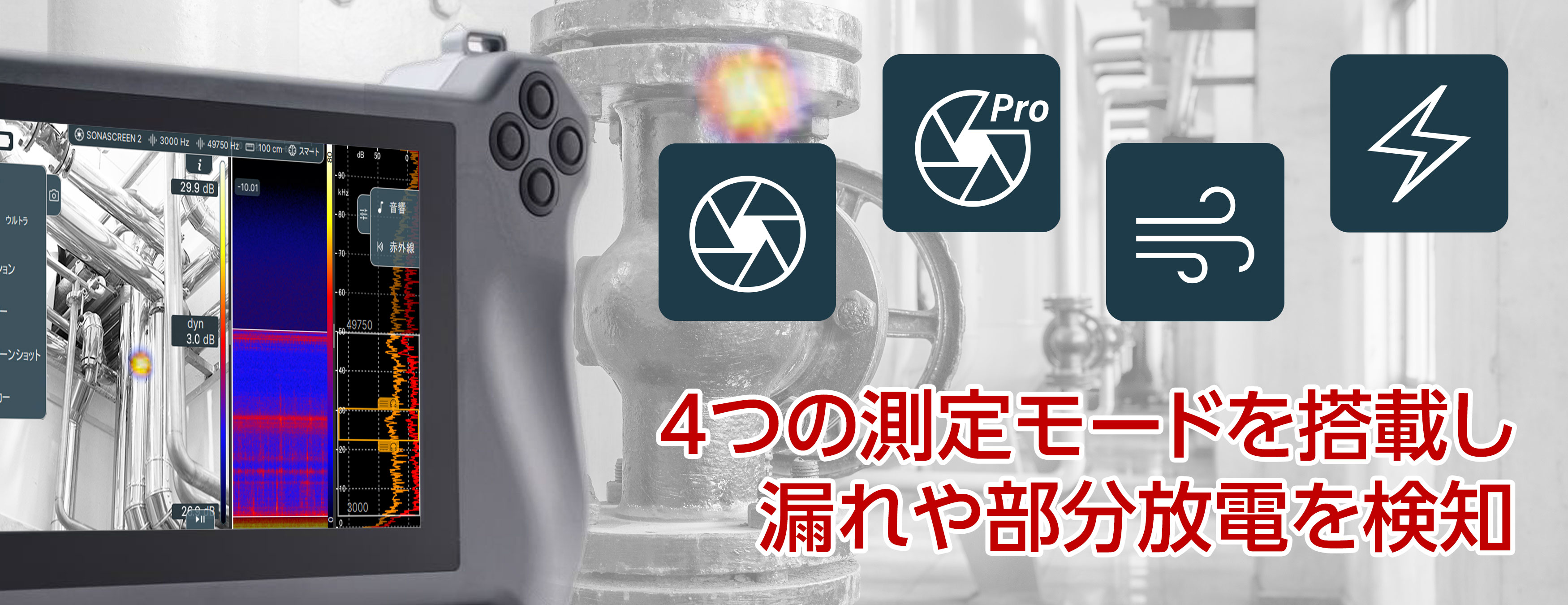

4つの測定モードで幅広い現場に対応
パラメータを細かく設定できるプロフェッショナル仕様
お使いのPCからの遠隔操作も可能

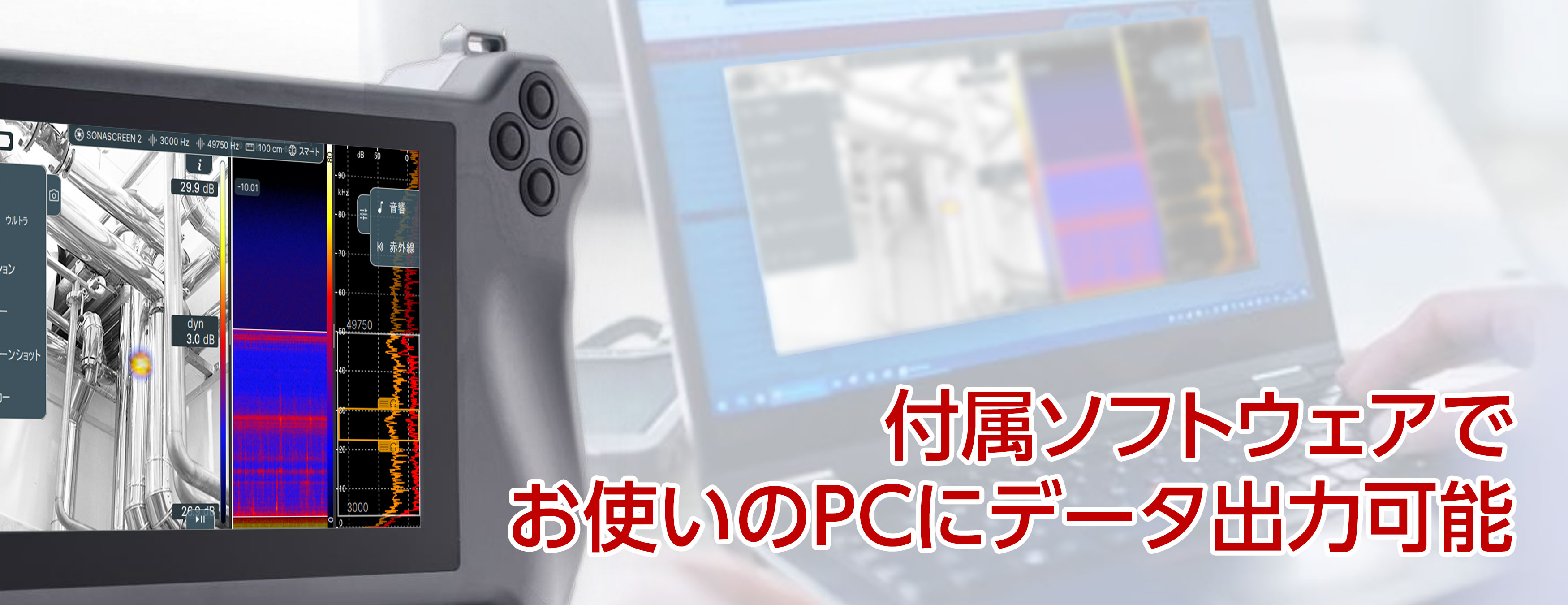

付属ソフトウェアでデータ出力/管理もラクラク

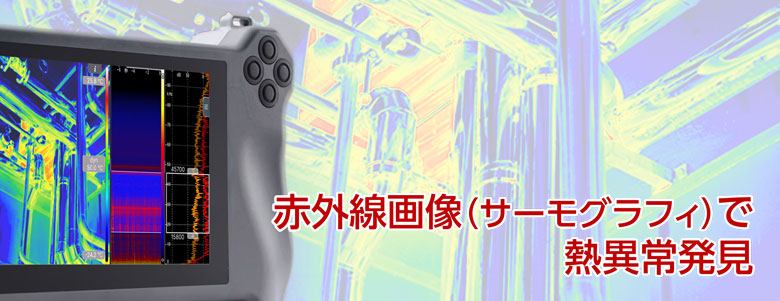

音響画像と赤外線画像との切替可能
現場の熱異常が一目瞭然

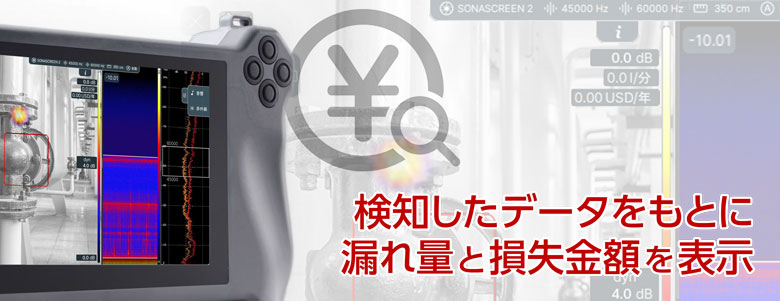

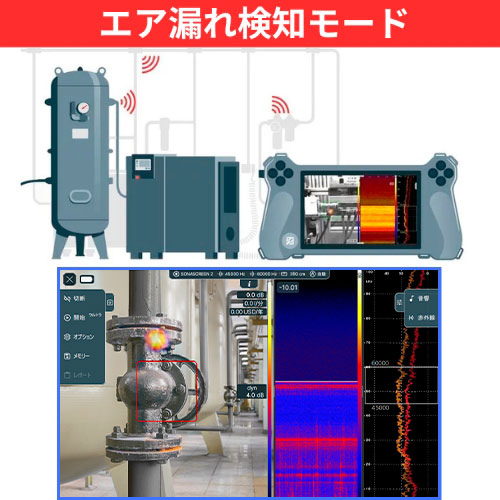

圧縮空気の漏れモードでは
データから漏れ量や損失コストをすばやく算出
■ 超音波を検出して音源を特定するので、騒音環境下でも測定可能！
■ 可聴信号と超音波信号の検出のための最大100kHzの広い周波数範囲
■ 【新機能】音響画像と赤外線画像との切り替えが可能
■ 【新機能】4つの測定モードで用途に合わせて検知

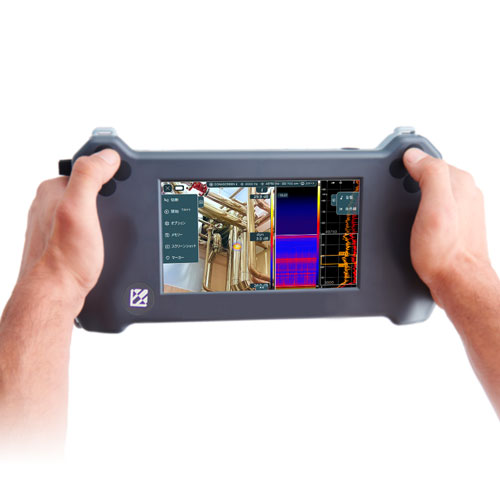

■ 高解像度の7インチマルチタッチディスプレイで屋外でも見やすい
■ 経験の浅いユーザーでも簡単操作できるユーザーインターフェイス
■ 付属ソフトウェアで遠隔操作 レポート作成やデータ出力管理も対応
用途

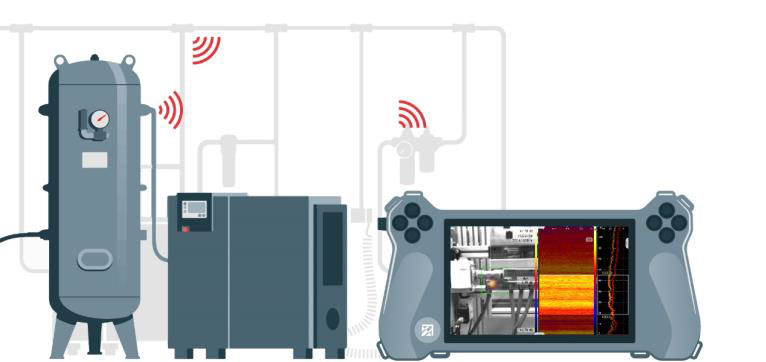

・リーク検出

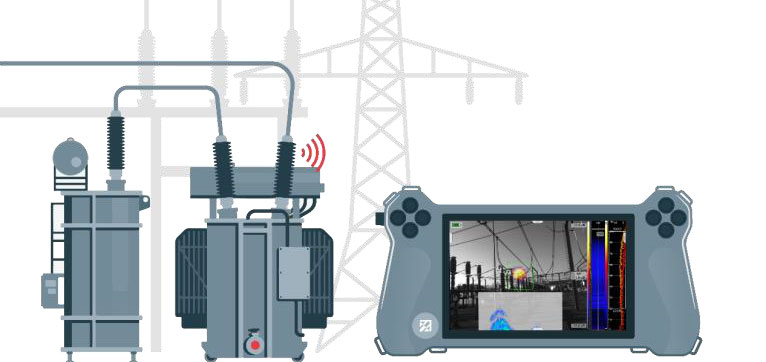

・部分放電の検査
仕様
| ディスプレイ | 7インチ(15.5cm×8.6cm)10点マルチタッチ式静電容量ディスプレイ | ||
|---|---|---|---|
| 解像度 | 1280×800pixel | ||
| プロセッサ | ARM A53 4 × 1.2 GHz | ||
| RAM | 1 GB RAM | ||
| デバイス容量 | 1TB M.2 SSD | ||
| センサー
システム |
音響 | デジタルMEMSマイクロフォン | 176個 |
| 周波数範囲 | 1Hz～100kHz | ||
| サンプルレート | 200kHz | ||
| 解像度 | 24 bit | ||
| 音圧レベル | 最大120 dB | ||
| 検出範囲 | 最大150 mまで | ||
| 光学 | カメラ | デジタル | |
| 解像度 | 320×240 pixel（50 fps ）
640×480 pixel（16 fps ） | ||
| 視野角（FOV水平） | 70 ° | ||
| 赤外線 | スペクトル範囲 | 長波長赤外線、8 ～ 14 μm | |
| 解像度 | 160×120 ピクセル（プログレッシブサンプリングレート） | ||
| 有効フレームレート | 8.7 Hz | ||
| 熱感度 | ＜50 mK （0.050℃） | ||
| 測定範囲 | －10℃ ～ 140℃（ ＋/－5℃ または 5%）
－10℃ ～ 400℃（ ＋/－10℃ または 10%） 上記の大きい値を採用 | ||
| インター
フェイス |
データ出力 | USB 2.0 Type-A | |
| 制御システム | Ethernet RJ45 | ||
| ヘッドフォン | ∅3.5 mmジャック | ||
| 充電 | USB-C | ||
| ソフトウェア | デバイスソフトウェア | Linux | |
| PCソフトウェア | Microsoft Windows（ Windows 10 以降） | ||
| 言語 | 日本語、ドイツ語、英語、スペイン語、クロアチア語、イタリア語、韓国語、ポーランド語、トルコ語、中国語 | ||
| 使用環境温湿度 | －20 ℃～ 50 ℃ 10 %RH ～ 85 %RH（結露なきこと） | ||
| 保存環境温湿度 | －30 ℃～ 60 ℃ 10 %RH ～ 85 %RH（結露なきこと） | ||
| IP規格 | IP54 | ||
| 電源アダプター | DC 19 V 4.7 A 65 W max 100-240 VAC | ||
| バッテリー | リチウムイオン充電池 48 Wh | ||
| 連続稼働時間 | 約3.5時間（外部バッテリー使用時：約 6.5 時間） | ||
| 充電時間 | 約1.5時間 10 ℃～ 45 ℃ | ||
| サイズ | 本体：高さ160 mm×幅310 mm×厚さ55 mm
オーディオケーブル長：約40 mm ～ 140 mm | ||
| 重量 | 約1.5kg | ||
| 標準付属品 | 超音波カメラ、オーディオケーブル、ノイズプロテクションヘッドフォン（3M PELTOR PROTAC Ⅲ）、ACアダプター、USBメモリ、キャリングケース | ||
