ニデック デジタルフォースゲージFGJNシリーズ 経済タイプ(出力なし)
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:有償
ニッケル水素電池の採用で長時間の使用が可能。
定格容量20.00N（2.000kg）～500.0N（50.00kg）
ワンタッチで表示数値と表示単位が逆さ表示できるリバース式を採用。
N、kg（g）の各単位の切替がワンタッチで可能。
送料/代引手数料無料 本体のみ
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 最大荷重 | 分解能 | 価格 |
|---|---|---|---|
|
商品コード H-ND-FGJN2
ニデック フォースゲージ20N(出力なし) FGJN-2
|
20N | 0.01N |
税別 51,300円 （税込 56,430円） |
|
商品コード H-ND-FGJN5
ニデック フォースゲージ50N(出力なし) FGJN-5
|
50N | 0.01N |
税別 51,300円 （税込 56,430円） |
|
商品コード H-ND-FGJN20
ニデック フォースゲージ200N(出力なし) FGJN-20
|
200N | 0.1N |
税別 51,300円 （税込 56,430円） |
|
商品コード H-ND-FGJN50
ニデック フォースゲージ500N(出力なし) FGJN-50
|
500N | 0.1N |
税別 51,300円 （税込 56,430円） |
シリーズ比較
| 型式 | 最大荷重 | 表示分解能 | |
|---|---|---|---|
| FGJN-2 | ±20.00N | 2kg | 0.01N / 0.001kg |
| FGJN-5 | ±50.00N | 5kg | 0.01N / 0.001kg |
| FGJN-20 | ±200.0N | 20kg | 0.1N / 0.01kg |
| FGJN-50 | ±500.0N | 50kg | 0.1N / 0.01kg |
特長
- ■ 測定結果をデジタル表示
- ■ ニッケル水素電池の採用で長時間使用可能
- ■ 定格容量20.00N(2.000kg)～500.0N(50.00kg)
- ■ ワンタッチで表示数値と表示単位が逆さ表示できるリバース式を採用
- ■ N、kg(g)の各単位の切替がワンタッチで可能
- ■ プラス側、マイナス側それぞれのピーク値計測(ピークホールド)が可能
- ■ 1000回/秒の高速ピーク計測
- ■ 計測回数(表示周期)は最高20回/秒から選択可能
仕様
| 型式 | FGJN-2 | FGJN-5 | FGJN-20 | FGJN-50 |
|---|---|---|---|---|
| 定格容量(R.C.)※1 | ±20.00N(±2.000kg) | ±50.00N(±5.000kg) | ±200.0N(±20.00kg) | ±500.0N(±50.00kg) |
| 表示可能範囲 | ±20.00N ±2.000kg | ±50.00N ±5.000kg | ±200.0N ±20.00kg | ±500.0N ±50.00kg |
| 表示分解能 | 0.01N/0.001kg | 0.1N/0.01kg | ||
| 単位 | N、kg単位切換（逆さ表示可能） | |||
| 計測方式 | 通常計測・プラスピーク計測・マイナスピーク計測 | |||
| 表示周期 | 1回/秒・2回/秒・3回/秒・5回/秒・10回/秒・20回/秒 | |||
| サンプリング周期 | 1000回/秒 | |||
| 精度 | ±0.3%R.Cおよび±1/2digit(23℃にて） | |||
| 温度影響 | ゲイン：±0.03%/LOAD/℃、ゼロ：±0.02%/R.C/℃(ゼロ点ドリフトはトラッキング機能によりキャンセル可能) | |||
| 表示器 | 数値表示：符号付4桁液晶表示（符号は荷重方向に対して任意に設定可能、天地逆さ表示可能） 文字高さ12mm
単位表示：3桁液晶表示 文字高さ7mm 各種表示：①”LO BAT”(電池電圧低下) ②”BAT”(充電中) ③”OVR”(オーバーロード) ④”PEAK”(ピークホールドモード) | |||
| 過負荷耐量 | 200%R.C | |||
| トラッキング機能 | あり（ON/OFF設定可能） | |||
| 電源 | ACアダプタ(出力DC9V/200mA)または内蔵ニッケル水素電池（充電式）
充電中計測可能、電池動作可能時間：満充電後約8時間、 充電時間最大12.5時間（満充電になると自動的に終了） | |||
| オートパワーオフ機能 | 10分（ACアダプタ接続時は連続使用可能） またはOFF | |||
| 使用温度範囲 | 0～40℃（ただし結露のないこと） | |||
| 使用湿度範囲 | 35～85%RH（ただし結露のないこと） | |||
| 外形寸法 | 幅75×厚38×長さ147mm | |||
| 質量 | 約450g | |||
| 付属品 | 計測用アダプタ6種類、ハンガ、ACアダプタ、キャリングケース | |||
※1 R.C.=RATED CAPACITY 定格容量
付属アダプタ
| 形状 |  |
 |
 |
 |
 |
 |
|---|---|---|---|---|---|---|
| 点形状用 | 出張り形状用 | 溝形状用 | 平面形状用 | 線状引張り用 | 延長棒 | |
| FGJN | 円錐70° | 山形70° | V溝70° | Ø12mm | フック | L:92mm |
※ 形状は大きさにより若干異なります。詳しくはお問合せください。

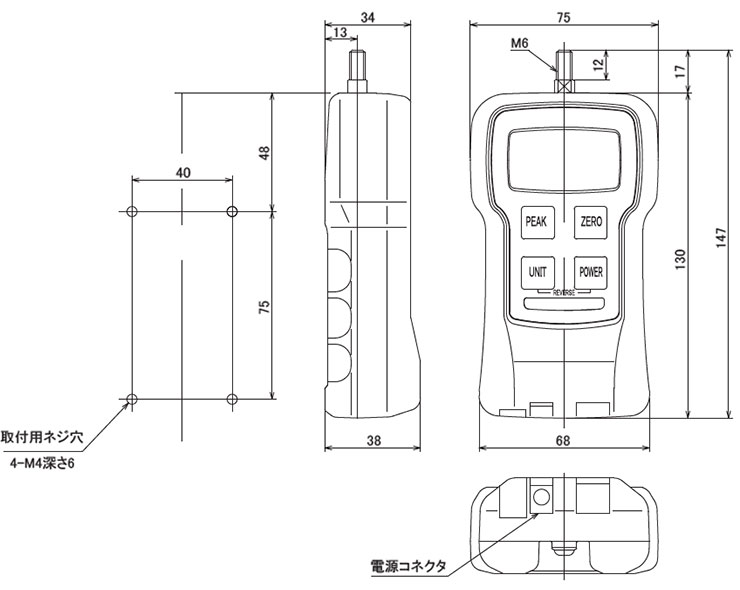

寸法図（基本単位：mm）
