超高精細 4K対応マイクロスコープ実体顕微鏡 UM30
クリックすると縮小します
画像をクリックすると拡大します
画像計測アプリ付き超高精細4Kマイクロスコープ。実体顕微鏡検査が可能。
・800万画素CMOSセンサー搭載
・色再現に優れたフルハイビジョン画像を60フレーム/秒で表示
・オートフォーカス機能でハイスピードビデオ検査に便利
・最大倍率：506倍
・作動距離：22mm～214mm
・HDMI/USB出力
・画像計測アプリケーション付
・遠距離観察/リモコン付
注文FAX
各種お問合せ
見積依頼
| 製品名 | 価格 |
|---|---|
|
商品コード MMS-004-07
超高精細 4K対応マイクロスコープ実体顕微鏡 UM30
※日本語画像計測ソフト付、4倍&10倍レンズ付
|
税別 158,000円 （税込 173,800円） |
特長
高精細画質4Kマイクロスコープ
800万画素のCMOSセンサーを使用した4K画質のマイクロスコープ。
お手持ちのPCやHDMIモニターでクリアで鮮やかな画像観察ができます。日々の研究開発エンジニアリングと品質管理に最適。
専用アプリでホワイトバランス・露出・明るさなども細かく設定することができます。

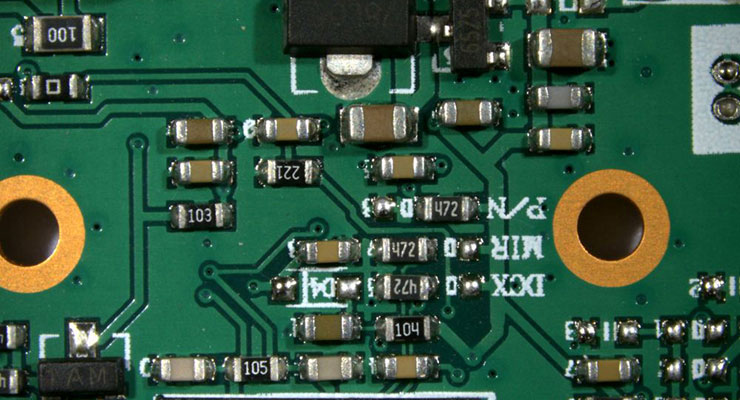

UM30（800万画素）

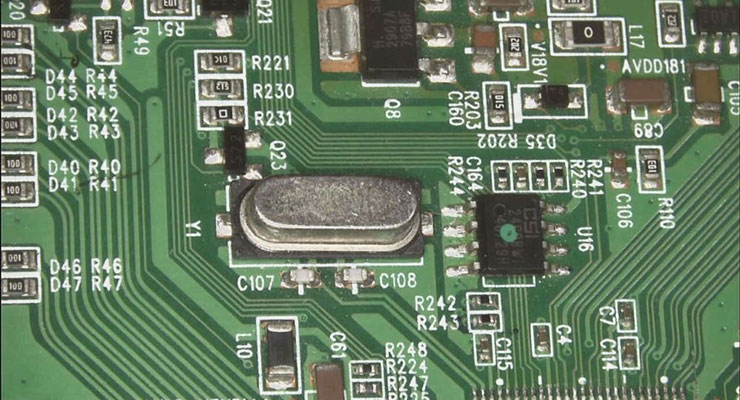

UM20（200万画素）
最大506倍対応の置き型デジタル顕微鏡
付属の4倍対物レンズで13倍～140倍、10倍対物レンズで231倍～506倍の拡大表示。
800万画素（メガピクセル）CMOSを採用。
従来品より感度の良いCMOSが更に明瞭な画像表示を実現させます。
30灯LEDリング照明搭載（調光機能つき）。対象物の凹凸までわかる鮮明な画像
作動距離は最小22ｍｍ～最大214mm
被写体とのレンズの距離は最小22ｍｍ～最大214mm。ハンダ付けなど高さの作業スペースを確保。
PCにmini USB Type-B接続してデータ転送可能
mini USB Type-B接続でPCに画像を取り込むことが可能。
Windows端末対応の専用アプリを使用すれば、PC上からカメラを操作することができます。
HDMIで大画面出力
HDMIケーブルを本体に直接差し込み、テレビなどの大型モニタに映像を出力することが可能です。
細部までしっかり見たい場合や大勢で画像を確認したいシチュエーションに適しています。
オートフォーカス対応・60fps撮影で滑らかな映像表現
連続で検査物の検査が可能。生産ラインなど快速検査に非常に便利です。
※ 動画は「UM08」を使用しています

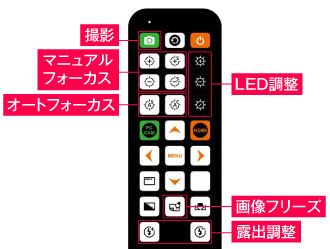

遠距離観察/リモコン操作が可能
各機能の設定はモニタ上に表示されるメニューを見ながら、リモコン操作で簡単に行うことが出来ます。

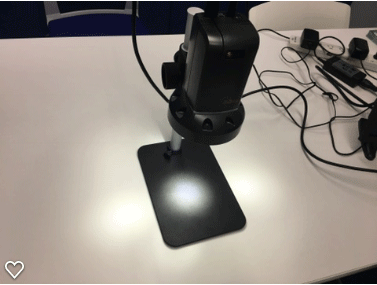

あらゆる角度から観察可能
顕微鏡の角度を調整できるため大きな被写体の観察も可能

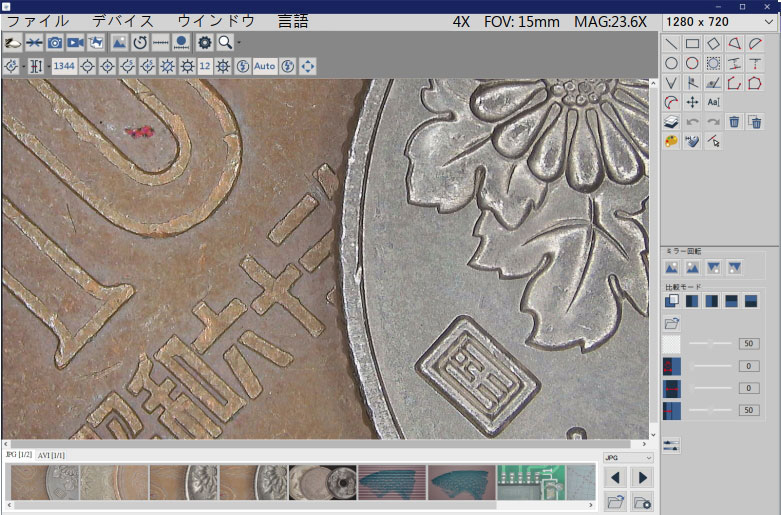

画像計測アプリケーション
■静止画撮影・動画の録画が可能
■画像の計測が可能
正確な計測のために校正（キャリブレーション）も可能です。
長さ、面積、角度、辺の合計、弦長、アーク長、円周、半径、直径等の測定
■オートフォーカス
シングルオートフォーカス：同じ対象物を次々と交換してもピントがずれません。
連続オートフォーカス：異なる対象物を次々と交換しても、そのたびに自動でピントがあい、作業効率アップ。
■インターバル撮影が可能
設定した時間ごとに自動的に撮影をしてくれる機能。
一定期間、静止画又は動画の記録時間を設定することが出来ます。
■拡大鏡機能（2倍/3倍）で部分拡大が可能
■ミラー回転機能で画像の回転が可能
■比較モードで別画像と重ねて比較が可能
仕様
| 最大倍率 | 506倍 |
|---|---|
| ズーム倍率 | 最小倍率：13.2倍 焦点距離：214mm 視野領域：40mm
最大倍率：140倍 焦点距離：22mm 視野領域：3.8mm 焦点距離:被写体とUM30のレンズ間の距離 / 視野領域:視野領域の大きさが画面全体に拡大表示される ※ 付属4Xレンズと付属スタンドを使用して24"モニタに表示したとき |
| 作動距離 | 22ｍｍ～最大214mm |
| 撮像素子 | CMOSセンサー |
| 有効画素 | 800万画素 |
| フレームレート | 60fps |
| フォーカス方式 | IRリモートコントロール、自動・手動フォーカス |
| 操作方法 | 付属リモコン、専用アプリケーションでの操作（PCモード時） |
| 出力コネクタ | HDMI (TypeC)メス , mini USB Type-Bメス |
| LED照明 | 白色LED 30灯 |
| 電源供給 | 付属ACアダプタ (DC5V/2A) |
| 消費電流 | 最大1.8A（最大）/ 9W |
| スタンド | 付属 |
| 外形寸法 | 106(L)×106(W)×152(T) ※UM30本体のみ |
| 重量 | 328g ※UM30本体のみ |
| 動作環境 | 5℃～35℃ 湿度85%以下（結露なきこと） |
| 付属品 | ・顕微鏡本体
・4倍対物レンズ ・10倍対物レンズ ・HDMIケーブル ・mini USB Type-Bケーブル ・電源アダプタ ・アダプタケーブル ・スタンド ・ホワイトバランスキャリブレーションシート ・リモコン ・校正スケール ・日本語取扱説明書 |
| 保証期間 | 1年間 |
動作環境
| ハードウェア | USBインターフェース | mini USB Type-B |
|---|---|---|
| モニタ | PC CAMモード：PC画面が正常に表示されるモニタ
HDMIモード：1080p60のHDMI入力が可能なモニタ | |
| ソフトウェア (OS) | Win 10/11 (32/64bit), Andoroid, Mac | |
用途
半導体・電子部品・精密部品の拡大観察、検査に。快適検査を実現。検査や開発業務が大幅に効率アップ！
電子機器、機械関連、半導体、材料、食品、バイオ、医療分野等、様々な業界に高く評価して頂いております。
■製品管理、品質管理、観察、開発、解析などに
■機械加工部品や工業用製品の表面形状観察に
■金型表面仕上り確認、バリなど
■Ｐ基板、電子部品刻印の確認
■部品パーツの傷、クラック、打痕など
■部品のクラックやピンホールの確認
■研削工具の摩耗やカケの有無や状況の確認
■溶接状態の確認
■シリンダヘッドの加工時の傷の確認
■樹脂成形品内クラック確認
倍率表
24 インチディスプレイにおける 4X 対物レンズ (参考値)
| 焦点位置 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 焦点位置 | 1620 | 1595 | 1565 | 1520 | 1455 | 1420 | 1375 | 1350 | 1315 |
| 焦点距離(mm) | 214 | 187 | 161 | 134 | 108 | 97.0 | 86.5 | 81.5 | 76.0 |
| 視野領域(mm) | 40 | 35 | 30 | 25 | 20 | 18 | 16 | 15 | 14 |
| 倍率(X) | 13.2 | 15.1 | 17.7 | 21.2 | 26.5 | 29.5 | 33.2 | 35.4 | 37.9 |
| 焦点位置 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
| 焦点位置 | 1280 | 1240 | 1190 | 1130 | 1095 | 1055 | 1015 | 965 | 910 |
| 焦点距離(mm) | 70.5 | 65.5 | 60.0 | 55.0 | 52.0 | 49.5 | 47.0 | 44.0 | 41.5 |
| 視野領域(mm) | 13 | 12 | 11 | 10 | 9.5 | 9 | 8.5 | 8 | 7.5 |
| 倍率(X) | 40.8 | 44.2 | 48.3 | 53.1 | 55.9 | 59.0 | 62.5 | 66.4 | 70.8 |
| 焦点位置 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 |
|
| 焦点位置 | 850 | 775 | 695 | 595 | 475 | 330 | 150 | 60 |
|
| 焦点距離(mm) | 39.0 | 36.5 | 33.5 | 31.0 | 28.5 | 26.0 | 23.0 | 22.0 |
|
| 視野領域(mm) | 7 | 6.5 | 6 | 5.5 | 5 | 4.5 | 4 | 3.8 |
|
| 倍率(X) | 75.9 | 81.7 | 88.5 | 96.6 | 106 | 118 | 133 | 140 |
|
24 インチディスプレイにおける 10X 対物レンズ (参考値)
| 焦点位置 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 焦点位置 | 1790 | 1725 | 1650 | 1565 | 1475 | 1375 | 1265 | 1135 | 985 |
| 焦点距離(mm) | 10 | 9.7 | 9.4 | 9.1 | 8.8 | 8.5 | 8.2 | 7.9 | 7.6 |
| 視野領域(mm) | 2.3 | 2.2 | 2.1 | 2.0 | 1.9 | 1.8 | 1.7 | 1.6 | 1.5 |
| 倍率(X) | 231 | 242 | 253 | 266 | 280 | 295 | 313 | 332 | 354 |
| 焦点位置 | 10 | 11 | 12 | 13 | 14 | ||||
| 焦点位置 | 815 | 625 | 400 | 135 | 45 | ||||
| 焦点距離(mm) | 7.3 | 7.0 | 6.7 | 6.4 | 6.3 | ||||
| 視野領域(mm) | 1.4 | 1.3 | 1.2 | 1.1 | 1.07 | ||||
| 倍率(X) | 380 | 409 | 443 | 483 | 497 | ||||
