温度ロガー計測ユニット WD100-T（遠隔監視システム）
クリックすると縮小します
画像をクリックすると拡大します
工場施設や設備機器、センサの稼働状況を見える化し、一元管理。
障壁透過、遠距離通信可能。
電流出力型各種計測器やセンサを接続した子機から、離れた位置の親機へデータ収集します。
子機から親機へのデータ送信は、見通しで 11km以上、密集地で 3km以上の遠距離通信も可能。
収集したデータは、LTEまたはLAN経由で上位システムに送信できます。
低電力で広範囲エリアのデータ収集が可能な、LoRa無線方式を用いたIoTシステム。

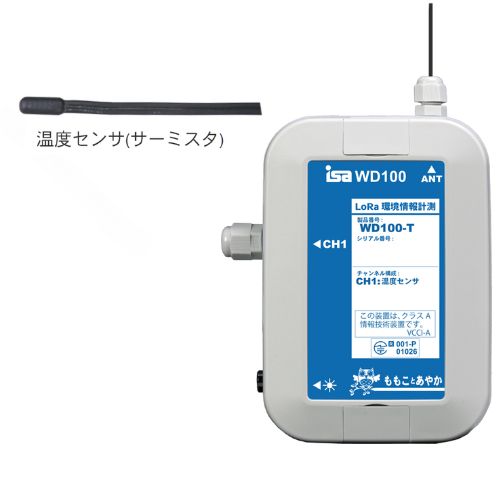

●温度計測 1チャンネル (サーミスタ)
●センサ推定寿命：約10年 外部電源：不要
●低消費電力・長距離通信・低コスト
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード K-WD100-T
温度ロガー計測ユニットWD100-T （遠隔監視システム） 温度x1｜電池寿命最大10年 【データ収集器WD100-S32またはN32】が別途必要
|
税別 30,300円 （税込 33,330円） |
商品コード K-WD100-S32
データ収集通信制御サーバ WD100-S32(LTEあり）（遠隔監視システム）子機の選択が必要（これ１台で最大32台の子機）
|
税別 198,900円 （税込 218,790円） |
商品コード K-WD100-N32
データ収集通信制御サーバ WD100-N32(LTEなし）（遠隔監視システム） 子機の選択が必要（これ１台で最大32台の子機）
|
税別 132,600円 （税込 145,860円） |
特長
■長期間の温度計測に最適
温度センサーの推定寿命は約10年。抜群のコストパフォーマンスで貢献します。
■LoRa無線方式による遠距離通信
LoRa無線方式の採用により、見通しで 11km以上、密集地で 3km以上の通信が可能です。
工場内では、これまでの無線伝送機器では不可能あるいはよく切れる状態だった通信が、安定して行えます。
■低消費電力
長寿命バッテリー内蔵で、外部電源は不要です。
約2Wの消費電力で、屋外で利用する際にも電源供給方法の選択肢が広げられます。
■屋内･屋外の設置を問わず
防水キャビネットに搭載することで、屋外での利用も可能です。
動作温度も -20℃から+70℃と日本の四季の環境変化にも十分対応できます｡
防水仕様：IP67
■単位変換
計測装置やセンサから得られた電流値・電圧値を本来の物理量に変換し、データを集積します。
これにより、Excel等の簡便なデータ処理も簡単に行えます。
■他のWD100シリーズ計測ユニットとの組合せ可能
既存の WD100シリーズ用環境計測ユニットと組み合わせてデータを一元的に収集できます。

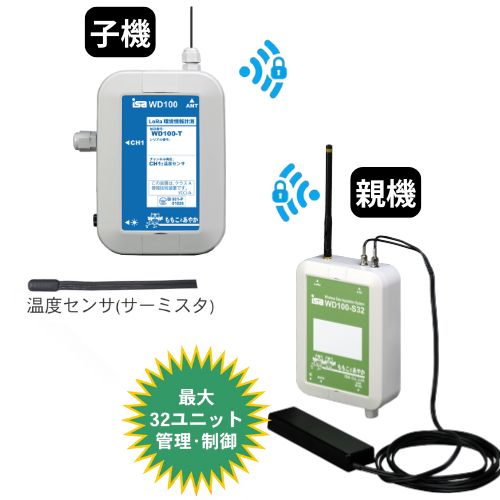

構成
【子機】

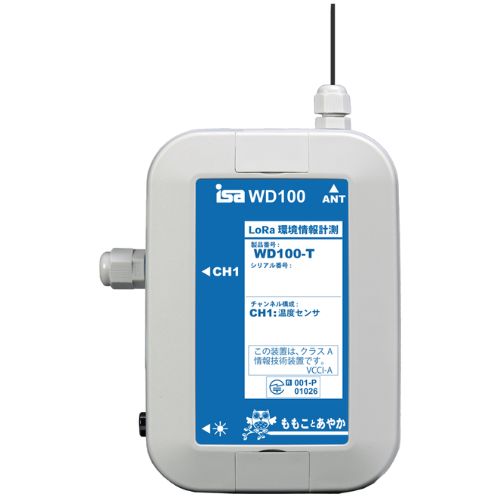

●温度ロガー計測ユニット WD100-T
【親機】
●データ収集管理制御通信サーバ WD100-S32(LTE対応)
●データ収集管理制御通信サーバ WD100-N32(LTE非対応)
用途
農業ハウス、食品工場、流通倉庫、稼働管理、薬剤管理等の温度監視や制御が簡単に行えます。
仕様
機器の設定は、親機によるデータ収集管理制御通信ユニット(WD100-S32/-N32)のセンサユニット設定で行う
| センサ |
構成: CH1：NA(接続無し), CH2：NA, CH3：温度センサ
タイプ: 温度計測 1チャンネル (サーミスタ) 計測範囲: -40～+100°C 精度: Typ. ±1°C (0 - 50°C) 寿命(推定): 10年 校正: 10年間以内は不要 寸法(mm): W15 x D6 x H5 (ケーブル長: 5cm) 注意点: 液体に浸しての利用はセンサ寿命を縮める |
| 通信 |
変調方式: LoRa (LoRa Alliance®で規定)
周波数: 920MHz帯 規格: プライベートLoRa、出力20mW以下 |
| 使用環境条件 |
温度：-10～+60°C
湿度：0%～100%RH (結露なきこと) 海抜：3,000m以下 |
| 防水仕様 | IP67 |
| 電源 |
塩化チオニル・リチウム電池 (空輸安全規格適合)
寿命：10年 (*2)(10分に1回データを送信する場合) |
| 電源制御 | ISA独自開発による充電制御回路搭載 |
| 寸法(mm) | W90 x H130 x D40 (アンテナ、突起部除く) |
| 質量(g) | 200 (配線ケーブル含まず) |
| 通信規格 | 電波法技術基準適合、工事設計認証番号：001-P01026 |
| 安全規格 | CE準拠、UL準拠 |
| EMC規格 | VCCI Class A適合 |
| 環境規格 | RoHS 指令適合 |
| 無償保証期間 | 出荷後1年間 |
*2: 通信間隔、LoRa拡散率、リトライ回数で電池寿命は異なります

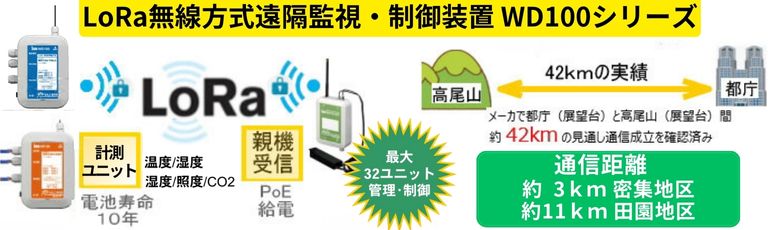

遠隔環境計測・制御システムが構築できるWD100シリーズ

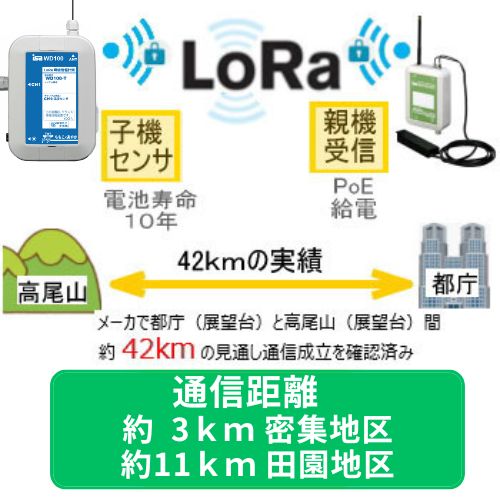

Wi-FIや特定省電力無線やBluetoothでは難しいノイズに強い遠距離通信が可能(実績42km通信距離)。
省電力、遠距離通信が可能なLoRa無線方式を採用したデータ収集管理制御通信サーバ。
同シリーズで提供される各種センサ付き計測ユニットや制御ユニットを最大32台管理可能。
各ユニット間の通信距離は密集地で約3km、見通し距離で約11km。
データ収集間隔は計測ユニット毎個別に指定可能。
収集したデータはLTE、LAN経由で上位システムとの連携が可能。
FTPサーバ(NAS)を利用した最小システムも構築可能。
閾値設定ができ、異常判定を行いネットワーク警告灯、電子メール送信、接点制御等の連携可能。
SNMPに対応し遠隔からの制御が可能。
動作温度範囲は、-10℃から+55℃。IP67防水対応。LANはギガビットでPoE対応。
クラウドとはMQTTで通信可能。
データ収集通信制御サーバー（ゲートウェイ）
| WD100-S32 | データ収集管理制御通信サーバ
LTEアンテナつき |
| WD100-N32 | データ収集管理制御通信サーバ
LTEアンテナなし |
制御ユニット（センサー端末）
| 型 式 | 品 名 |
| WD100-T | 温度計測ユニット |
| WD100-td | 温湿度計測ユニット |
| WD100-T3H | 温湿度計測ユニット |
| WD100-T2HG | 温湿度/地熱温度計測ユニット |
| WD100-tdLC | 温湿度/照度/CO2 計測ユニット |
| WD100-tdLG | 温湿度/照度/土壌水分計測ユニット |
| WD100-tdP | 温湿度/日射計測ユニット |
| WD100-P | 日射計測ユニット |
| WD100-DI | 接点入力信号監視ユニット |
| WD100-DIO | 接点入出力信号監視制御ユニット |
| WD100-GWI | 電流計測ゲートウェイ･ユニット |
| WD100-GWV | 電圧計測ゲートウェイ･ユニット |
| WD100-WL8 | 投げ込み式水位センサ(8m) |
| WD100-WL13 | 投げ込み式水位センサ(13m) |
| WD100-FA02 | 熱電対温度計測ユニット |
