Jスコープ 工業用内視鏡GLS 直径3.7mm 細径 フレキシブル
クリックすると縮小します
画像をクリックすると拡大します
外径わずか3.7mmフレキシブルケーブルでごく小さな隙間の奥にも確実に届くビデオスコープ。
明るく見やすい画像と記録機能を兼ね備え、簡単操作で効率的な検査作業が可能。
自動車産業や建築産業における非破壊検査に欠かせないツール。
自動車整備点検、鋳物部品や金型、各種極細チューブなどの製品検査工程に。
■ 5インチタッチパネルモニター
■ 着脱交換式防塵防水耐油カメラケーブル
■ HDMI出力で外部モニターでの確認が可能
■ microSDカードに静止画・動画を記録保存
■付属USBケーブルでPCへのデータ出力可能
■ デジタルズーム(×4)・反転・固定表示機能
■ 明るさ・アスペクト比の調整が可能
■ 充電式電池で6時間の長時間連続駆動
■ 本体1年保証
長時間連続使用可能、着脱交換式ケーブル、耐油:マシンオイル,ブレーキオイル,トランスミッションオイル等
注文FAX
問い合わせる
見積を依頼
| 製品名 | ケーブル長[m] | 焦点深度[mm] | 価格 |
|---|---|---|---|
商品コード PY-GS-FF3710
Jスコープ 工業用内視鏡GLS 直径3.7mm フレキシブルケーブル1m
即納
本体保証つき
|
1 | 10~100 |
税別 108,000円 （税込 118,800円） |
|
商品コード PY-GS-FF3730
Jスコープ 工業用内視鏡GLS 直径3.7mm フレキシブルケーブル3m
即納
本体保証つき
|
3 | 10~100 |
税別 118,000円 （税込 129,800円） |
|
商品コード PY-GS-FF3750
Jスコープ 工業用内視鏡GLS 直径3.7mm フレキシブルケーブル5m
即納
|
5 | 10~100 |
税別 128,000円 （税込 140,800円） |
Jスコープ 工業用内視鏡GLS 直径3.7mm 細径 フレキシブルの特長

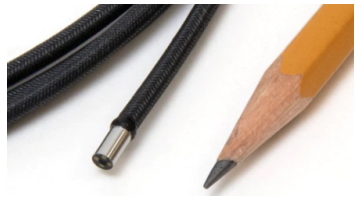

挿入部の外径がわずか3.7mm。従来のビデオスコープでは届きにくかった場所の観察も可能にします。
検査の可能性を大きく広げ、検査のクオリティーが向上。
Eメール環境が整っていれば、本社や顧客へのスピーディーな画像配信で報告が行えます。
カメラが最適な露出を判断。自動で適正な明るさの写真や動画の撮影・観察が可能。

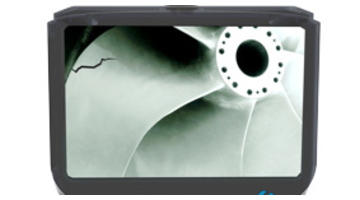

■5インチタッチパネルモニター
■防塵防水IP67(ケーブル先端部)/IP54(本体)

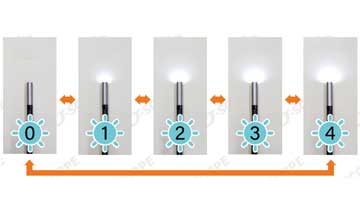

■先端ヘッド部のLEDは調光機能つき

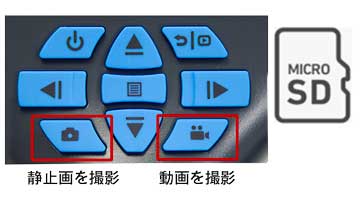

■静止画・動画撮影可能。microSDカードに記録可能

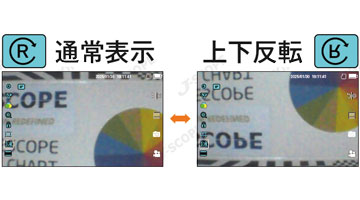

■画像反転表示・固定表示機能

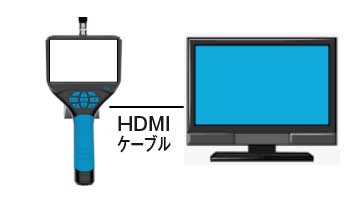

■外部モニターへ映像出力可能

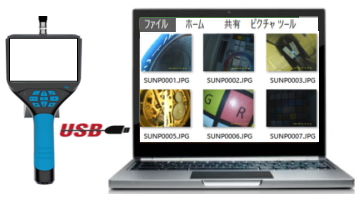

■PCへのデータ出力もスムーズ

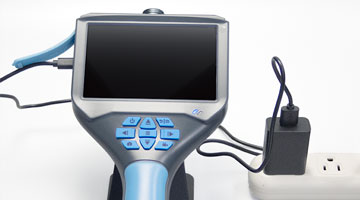

■付属USBケーブルで充電
仕様
本体
| 製品型番 | GLS シリーズ | |
|---|---|---|
| IP規格 | 本体：IP54※ ケーブル：IP67 | |
| ディスプレイ | 5インチ IPSタッチパネル | |
| 画面解像度 | 854×480 ピクセル | |
| 電源 | 18650リチウムイオン電池×2 | |
| USBケーブル経由の給電 | ||
| 連続駆動時間 | 約6時間 | |
| 機能 | 静止画撮影、動画撮影、再生、LED調光（5段階）、明るさ（4段階）、表示効果、ズーム（4段階）、ロック（画面固定）、グリッド表示、 回転、アスペクト比 | |
| メモリ | microSDカード（～ 128GB ） ※SDHC/SDXCに対応 | |
| インターフェース | microSDカードスロット、HDMI接続端子、USB接続端子 | |
| 静止画記録形式 | JPEG/JPG | 640×480ピクセル |
| 動画記録形式 | MOV | 640×480ピクセル |
| 動画フレームレート | 30 fps | |
| 静止画記録可能枚数 | 約4万枚（ microSDカード32GB使用時） | |
| 動画記録可能時間 | 約5時間（ microSDカード32GB使用時） | |
| 言語 | 日本語、英語、簡体字中国語、繁体字中国語、ドイツ語、スペイン語、オランダ語、フランス語、ロシア語、韓国語 | |
| 使用環境温湿度 | 本体：－10 ℃ ～ 50 ℃ ケーブル：－20 ℃ ～ 60 ℃
90 %RH（結露なきこと） | |
| 保管環境温度 | －10 ℃ ～ 40 ℃ | |
| サイズ | 高さ278 mm ×幅133 mm ×厚さ87 mm（スタンド含む） | |
| 重量 | 約730 g（ケーブル・スタンド・電池含む） | |
| 付属品 | リチウムイオン電池（×2、装着済）、USBケーブル、 HDMIケーブル、microSDカード（装着済）、ACアダプタ－、キャリングケース、取扱説明書 | |
ケーブル
| 直径 [∅mm] | 3.7 | ||
|---|---|---|---|
| タイプ |
フレキシブル 配管などに柔らかく挿入。着脱交換式。 | ||
| 長さ [m] | 1 | 3 | 5 |
| 照度 | 5000 LUX | ||
| カメラ解像度 [ピクセル] | 640×480 | ||
| 測定方位 | 前方 | ||
| カメラ焦点深度 | 10mm ～ 100mm | ||
| 視野角 | 80° | ||
| 材質 | PCV（ケーブル被覆）、
ステンレス鋼（先端部） | ||
| 耐熱温度 | －20℃ ～ 60℃ | ||
| IP規格 | IP67（ケーブル先端部） | ||
| 耐油（防滴） | マシンオイル、ブレーキオイル（ DOT 4）、トランスミッションオイル | ||
用途
自動車業界に工業用内視鏡 Jスコープ
エンジン、CPUボックス、ドアなどの内部検査。

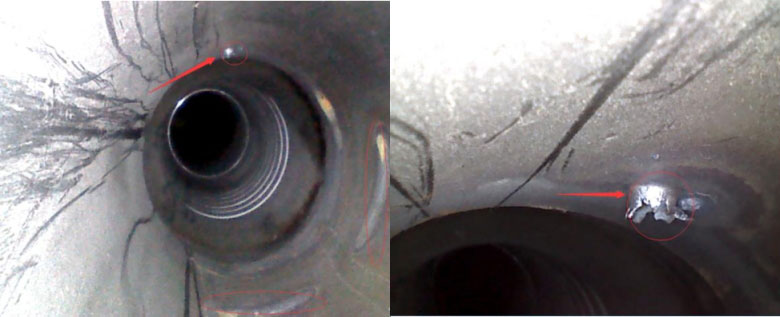

精密部品、金属加工部品、金型加工品の品質検査。
建設・住宅・土木に工業用内視鏡 Jスコープ
壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。
ビル、マンションの建物点検に工業用内視鏡 Jスコープ
電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽
水道・ガス設備の点検に工業用内視鏡 Jスコープ
給排水管の錆、腐食、詰まり等の点検。
航空機・鉄道・船舶に工業用内視鏡 Jスコープ
エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検
化学プラントに工業用内視鏡 Jスコープ
各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に
電気・空調設備の保守管理に工業用内視鏡 Jスコープ
トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察
電力・石油化学プラントに工業用内視鏡 Jスコープ
各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検
地中埋設管（排水管・ガス管・上下水道・電設配管）に工業用内視鏡 Jスコープ
電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
