ミツトヨ サーフテストSJ-220 小型表面粗さ測定機
クリックすると縮小します
画像をクリックすると拡大します
現場での使いやすさを追求したハンドツール感覚の小型表面粗さ測定機
■タッチパネルの搭載で直観的な操作性を実現
■従来の規格に加え、ISO21920に対応
■満充電で約1000回の使用が可能
■専用アプリ・ソフトウェアで検査成績書の作成が可能、測定データ管理をサポート
■USB接続でPCと連携して各種データを読み込んで検査成績書の作成や編集が可能
■別売品(U-WAVE-TIB)の使用でスマホ・PCとのBluetooth通信が可能
■海外でもすぐに使える25言語対応
サーフテストSJ-210の後継品。オプションはカタログをご参照ください。
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 駆動部 | 測定力 | 価格 |
|---|---|---|---|
|
商品コード KM-178-741-11
ミツトヨ 表面粗さ計SJ-220-0.75mN 178-741-11
|
標準駆動 | 0.75mN |
税別 268,000円 （税込 294,800円） |
|
商品コード KM-178-742-11
ミツトヨ 表面粗さ計SJ-220-4mN 178-742-11
|
標準駆動 | 4mN |
税別 268,000円 （税込 294,800円） |
|
商品コード KM-178-743-11
ミツトヨ 表面粗さ計SJ-220-0.75mN 178-743-11
|
前退避駆動 | 0.75mN |
税別 298,000円 （税込 327,800円） |
|
商品コード KM-178-744-11
ミツトヨ 表面粗さ計SJ-220-4mN 178-744-11
|
前退避駆動 | 4mN |
税別 298,000円 （税込 327,800円） |
|
商品コード KM-178-745-11
ミツトヨ 表面粗さ計SJ-220-0.75mN 178-745-11
|
横駆動 | 0.75mN |
税別 389,000円 （税込 427,900円） |
|
商品コード KM-178-746-11
ミツトヨ 表面粗さ計SJ-220-0.75mN 178-746-11
|
横駆動 | 4mN |
税別 389,000円 （税込 427,900円） |
特長
タッチパネルによる直感的な操作・見やすく操作しやすい大画面
タッチパネルを搭載し、画面の切り替えや設定変更など、指先で直感的に操作できます。フリック動作やスワイプ動作にも対応し、誰でも簡単に測定が行えます。また、タッチパネル操作の無効化も可能です。

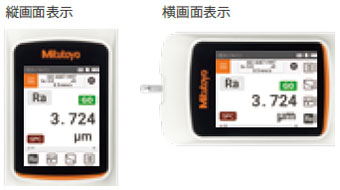

片手に収まるコンパクトな筐体サイズはそのままに、2.8インチの画面サイズで、高い視認性を実現。バックライトで薄暗い場所でも見やすく鮮明です。また、画面の表示方向を切り替えることも可能です。

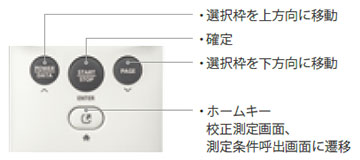

物理ボタン搭載 手袋をした状態でも操作可能
手袋をしてタッチパネルが反応しない状態でも、物理ボタンで操作することができます。ホームキーを追加し、ワンタッチでホーム画面に遷移でき、デイリーメニューの表示、校正測定や測定条件の呼び出しを行うことができます。
選べる駆動部
標準駆動部タイプ
- ・測定長さ：16mm
- ・SJ-220、SJ-210、SJ-310の検出器及び演算表示部との接続が可能。
- ・ベストセラーの標準駆動部タイプ

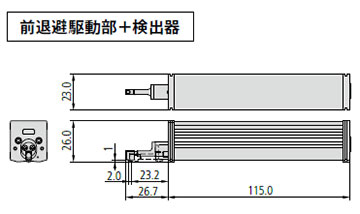

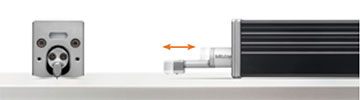

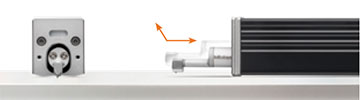

前退避駆動部タイプ
- ・測定長さ：16mm 退避量：1mm
- ・検出器を予め上方に退避させることで、ワークに接触させずセッティングが可能
- ・冶具組み付けや、自動測定装置の組み込みを行うときの検出器へのダメージ回避につながります

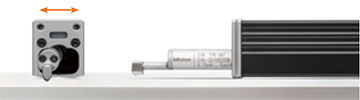

横駆動部タイプ
- ・測定長さ：5.6mm
- ・検出器を横方向に移動させることで、クランクシャフト部などの軸方向の粗さ測定が可能
- ・ワイヤ放電加工面など狭い箇所の測定に適しています
測定場所を選ばないバッテリー駆動
内蔵バッテリーを搭載し、電源が取れない場所でも測定が行えます。
満充電で約1000回測定できます。
新規格ISO21920に対応
従来までの粗さ規格に加え、新たな表面性状規格ISO21920に対応しています。
| JIS B 0601:1982 | JIS B 0631:2000 | ISO 21920:2021 |
| JIS B 0601:1994 | ISO 4287:1997 | ASME B46.1 |
| JIS B 0601:2013 | ISO 13565:1996 | VDA2006 |
| JIS B 0671:2002 | ISO 12085:1996 | |
現場でのデータ収集が容易に行えるデータ保存機能
測定条件を内蔵メモリで最大10件保存でき、ワークに応じた測定条件を一発で読出し可能です。
microSDカード（別売品）で測定条件（500件）や測定データ（10000件）、画面データ（500件）を大量に保存可能で、現場でのデータ収集とドキュメンテーション化に役立ちます。

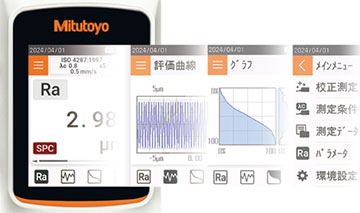

評価曲線等の曲線表示機能付
演算結果表示に加え、区間ごとの演算結果や評価曲線、負荷曲線、振幅分布曲線を表示可能です。
海外でもすぐに使える25言語対応
対応言語にタイ語・ベトナム語・インドネシア語・マレー語を追加し、25言語のマルチ言語化を実現しました。ホーム画面から簡単に言語の切り替えが可能です。また、付属のCD-ROMに3言語（和・英・中）のユーザーズマニュアル（取扱説明書）を収録しています。

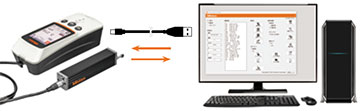

USB 通信によるデータの送受信が可能
SJ-220とPCをUSBケーブルで接続し、専用アプリ「SJ-Communication-Tool」をインストールすることで双方向通信が行えます。
各種データ（測定条件、パラメ－タ設定、演算結果、測定データ）を読み込み、PC上で検査成績書の作成や編集が可能です。レポートの作成時間の大幅な短縮が可能です。
※USBコネクタは充電ポートを兼ねています。

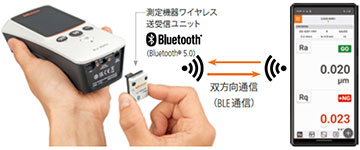

測定機器ワイヤレス送受信ユニット（別売品）の取り付けで無線通信可能
オプションの測定機器ワイヤレス送受信ユニットを取り付けることで、専用アプリ「SJ-App」をインストールした端末（PCやスマートフォン）とBluetoothによる無線通信が可能です。
専用アプリには、業務効率を高める各種機能を搭載しています。
端末側でのデータ管理や検査成績書の作成、CSVファイル・PDFファイルへのエクスポートも可能です。
仕様
| 符号 | SJ-220 | |||||
|---|---|---|---|---|---|---|
| 標準駆動・0.75mNタイプ | 標準駆動・4mNタイプ | 前退避駆動・0.75mNタイプ | 前退避駆動・4mNタイプ | 横駆動・0.75mNタイプ | 横駆動・4mNタイプ | |
| コードNo. | 178-741-11 | 178-742-11 | 178-743-11 | 178-744-11 | 178-745-11 | 178-746-11 |
| 測定範囲 X軸(mm) | 17.5 | 17.5 | 17.5 | 17.5 | 5.6 | 5.6 |
| 測定範囲 Z1軸 表面粗さ(µm) | 360(-200μm~+160μm) | |||||
| 測定速度 X軸 表面粗さ(mm/s) | 測定時：0.25, 0.5, 0.75, 1 / リターン時：1 | |||||
| スキッド圧(mN) | 400以下 | |||||
| 検出器 測定力(mN) | 0.75 | 4 | 0.75 | 4 | 0.75 | 4 |
| 演算結果表示 | 用途目的にあわせ1画面に表示される演算結果数や表示方向の切り替えが可能。トレース表示では直近の10件の同じパラメータの演算結果を表示可能。縦表示：1段表示/3段表示/トレース表示、横表示：1段表示/4段表示/トレース表示 ※横表示では左右の切り替え表示可能 | |||||
| 駆動部(mm) | 115×23×26 | |||||
| 駆動部 質量(kg) | 0.18 | |||||
| 演算表示部(mm) | 164.7×67.1×51.9 | |||||
| 演算表示部 質量(kg) | 0.33 | |||||
| 検出器 測定子形状 | 2 μm, 60° | 5 μm, 90° | 2 μm, 60° | 5 μm, 90° | 2 μm, 60° | 5 μm, 90° |
| 電源 | ACアダプター(ACピン交換式・USBタイプ)、入力電圧：AC100 V~240±10 %(50 Hz/60 Hz)、出力定格：DC5.0 V 2.0 A、内蔵バッテリー(Ni-MH)、USB対応規格：USB2.0(Full speed)、USB充電規格：BC1.2、次のポートに対応：SDP「SDP(Standard Downstream Port)」、CDP「CDP(Charging Downsteram Port)」、DCP「DCP(Dedicated Charging Port)」 | |||||
| 測定可能回数 | 約1000回(満充電時、測定条件による) | |||||
| 充電時間(時間) | 最長4時間(充電中使用可能) ※付属のACアダプタを使用した場合の充電時間です。PCなどにUSB接続して充電した場合は、充電の完了までに4時間以上かかる場合があります。 | |||||
| その他 | 外部出力機能：USB I/F(Type-C)/Digimatic出力/RS-232C I/F/フットスイッチ I/F/BLE I/F ※Digimatic, RS-232C, BLEは併用できません。 | |||||
| 標準付属品 | ハンディケース、延長用接続ケーブル1m、ACアダプタ、USB2.0ケーブル | |||||

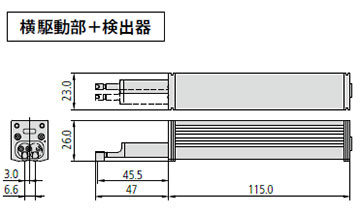

外形寸法図

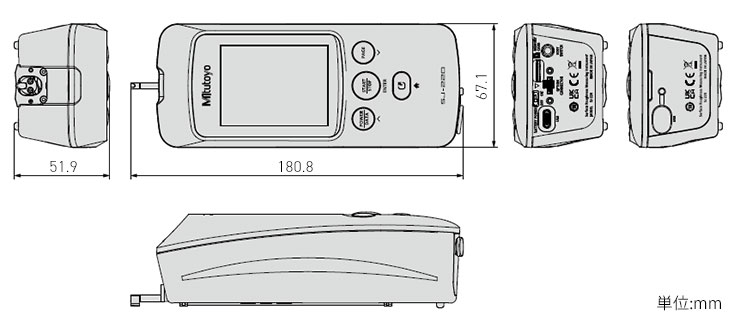

標準検出器を取り付けた駆動部を演算表示部に格納した場合

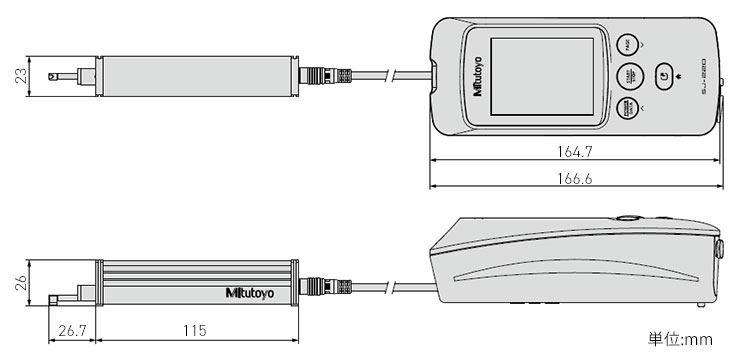

標準検出器を取り付けた駆動部を演算表示部から取り外した場合

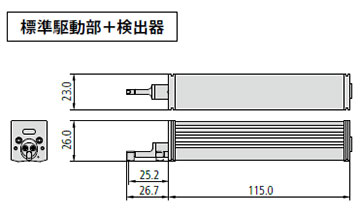

駆動部＋検出器
