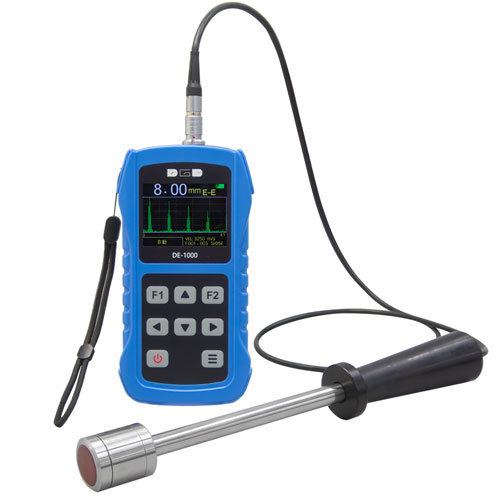

サトテック 電磁超音波厚さ計 DE-1000H（高温用プローブSH25E付き）
クリックすると縮小します
画像をクリックすると拡大します

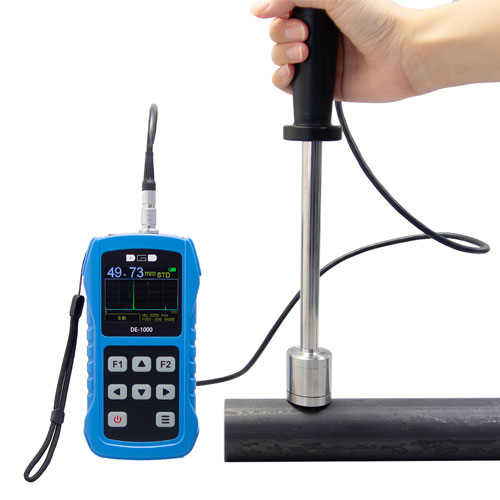

高温配管の厚さを測定できる超音波厚さ計。
■600℃までの高温配管の厚さ測定が可能
■通常測定範囲：1.5～300mm
スルーペイント母材厚さ範囲：1.5～100mm
■ロングプローブで高温配管を安全に測定
■カプラント不要で高い作業効率
■表面が多少粗くてもケレン不要で測定が可能
■スルーペイント機能で塗膜や皮膜の上からの測定が可能
■Aスキャン、Bスキャンの波形表示が可能
■通常の肉厚測定にも使用可能
■10000データ記録可能(ソフト不要でPCへ転送可)
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード SUT-005-02
サトテック 電磁超音波厚さ計（EMAT） DE-1000H (高温用SH25E付)
※高温用プローブSH25Eが標準付属
本体保証つき
納期を確認下さい
|
税別 580,000円 （税込 638,000円） |
商品コード SUT-005-71

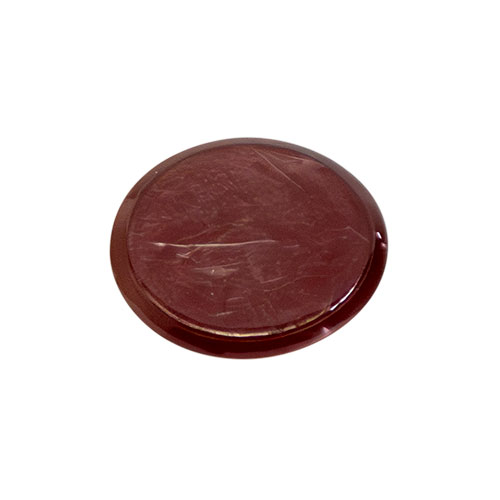

センサー保護フィルム (DE-1000H高温プローブSH25E用)
オプション品
納期を確認下さい
|
税別 6,000円 （税込 6,600円） |
商品コード SUT-005-34
サトテック 電磁超音波探触子 SH25E (DE-1000H/高温用）
オプション品
納期を確認下さい
|
税別 210,000円 （税込 231,000円） |

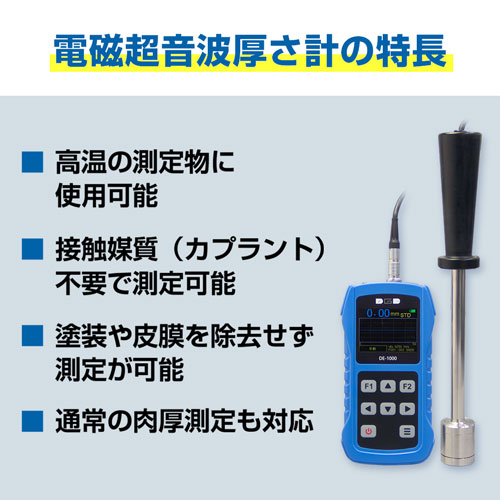

特長

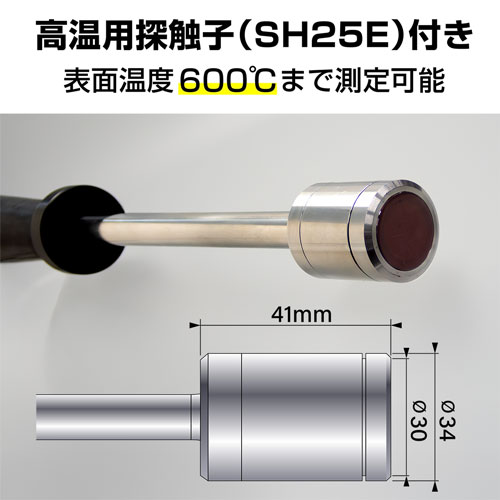

600℃の高温の測定物に使用できるプローブSH25Eが付属
600℃までの高温配管などの厚さ測定できるプローブSH25Eが付属。

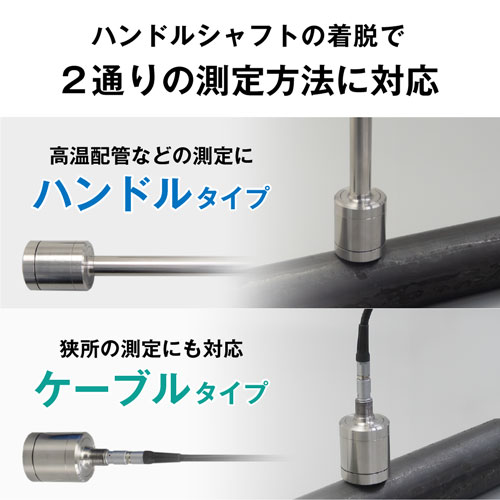

ロングプローブのため高温配管を安全に測定可能。
接触媒質（カプラント）が不要。塗装や皮膜を除去せずに測定が可能
測定時にカプラントなどの接触媒質が不要で測定可能。
表面が多少粗くてもケレン不要で測定が可能。
通常の肉厚測定にも使用可能
高温の測定物だけでなく、通常の肉厚測定にも対応。

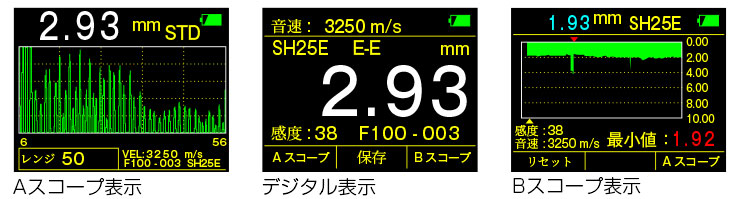

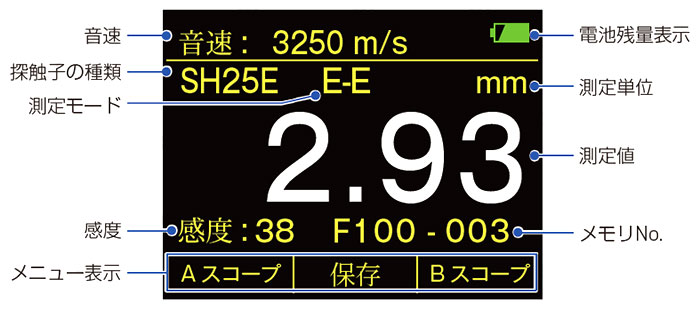

数値/波形表示の簡単切替
ボタンひとつで簡単に切り替えることができます。
超音波波形Aスキャン/Bスキャン(Aスコープ/Bスコープ)を確認しながら測定できるのでより信頼性の高い超音波厚さ検査が可能。
大きく見やすいカラー液晶ディスプレイ（日本語表示）

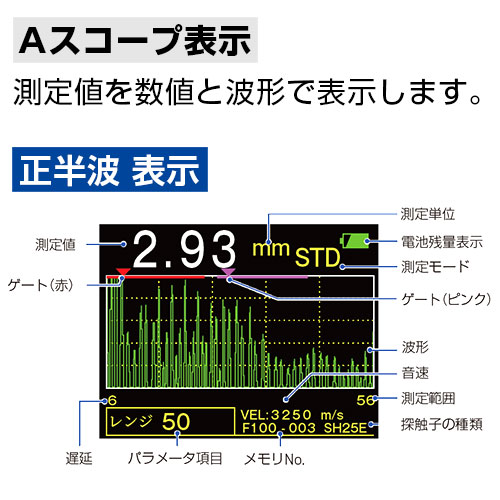

●超音波厚さ計のAスコープ（Aスキャン）表示の波形には正半波とRF波の2種類の表示方法があります。

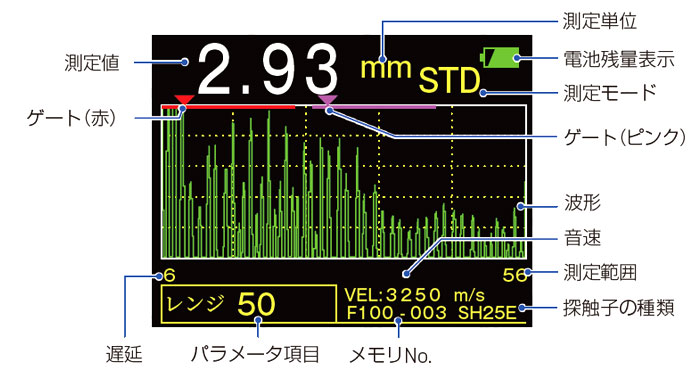

正半波 表示

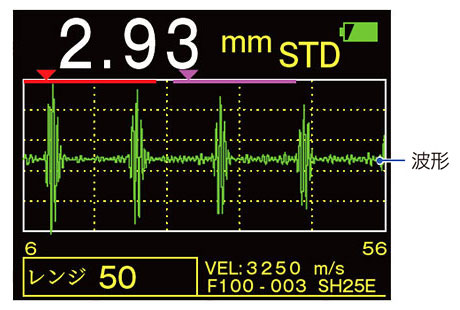

RF波 表示（全波形）

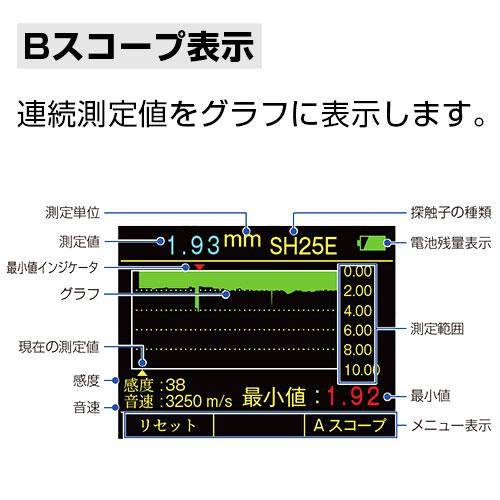

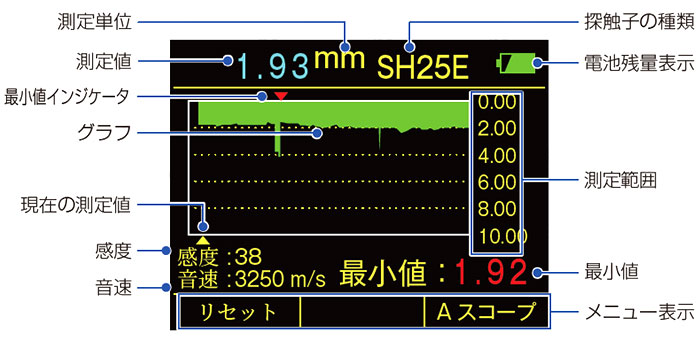

Bスコープ（Bスキャン）表示

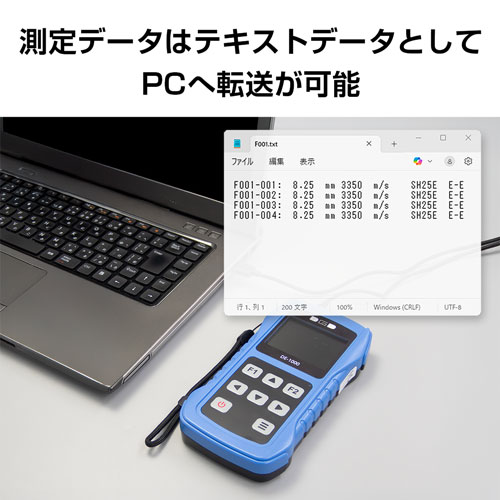

10000データ記録可能。測定データはUSBケーブルを本体に接続することで、PCへの転送が可能です。
■検出点の自動位置決め
■選択可能な自動測定および手動測定
■自動ゼロ校正機能
■探触子校正機能
用途
- ■高温配管、蒸気配管、蒸気タービンなどの厚さ測定
- ■火力発電所、石油化学プラント、バイオマス発電所などのフィールドで
- ■タンク・パイプ・高圧容器・鋼板の厚さ測定
仕様
本体仕様
| 型式番号 | DE-1000 |
|---|---|
| ディスプレイ | TFTカラーLCD |
| 表示解像度 | 320×240 |
| 測定範囲 | 1.5 ～ 300mm |
| 分解能 | 0.01mm |
| 精度 | ±0.04mm （ H＜10.00mm ）
±（0.1%H + 0.04）mm （10≤H＜100mm ） ±0.3%H （ H≥100mm ） |
| テストブロック | 厚さ8mm |
| 測定単位 | mm |
| データ記憶容量 | 10000データ（100データ×100ファイル） |
| インターフェイス | USB mini-C端子 |
| データ出力 | ソフトウェアなしでPCにデータ出力 |
| 接触表面温度 | －15 ～ 600 ℃ |
| 仕様・保存環境 | －20℃～ 50℃ |
| 自動電源オフ | 1分 / 3分 / 5分で設定可能（初期設定：1分） |
| 電源 | 充電式リチウムバッテリー |
| 寸法 | 181mm×93mm×29mm |
| 重量 | 約400g（プローブを除く） |

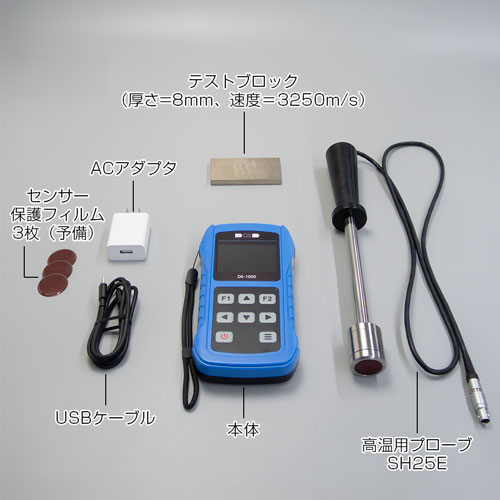

| 付属品 | 本体、プローブ（SH25E）、USBケーブル Type-C、ACアダプタ、センサー保護フィルム 3枚（予備）、リチウムイオン電池 2本（装着済）、取扱説明書、キャリングケース |

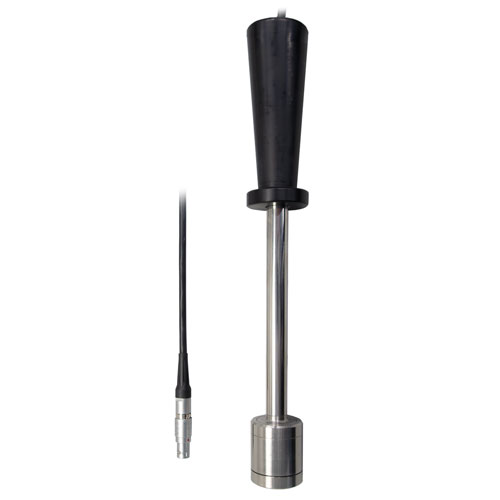

プローブ（探触子）SH25E 仕様
| SH25E | 周波数 | 25 MHz |  |
|---|---|---|---|
| 測定範囲 | 1.5 ～ 300 mm | ||
| 表面温度 | 600 ℃以下 | ||
| スルーペイント
（塗膜の上から測定） |
母材厚さ1.5 ～ 50mm（塗膜0 ～ 3mm）
母材厚さ50 ～ 100mm（塗膜0 ～ 2mm） | ||
| 測定曲率の制限 | ∅15×1.5 mm以上 | ||
| 特長 | 高温用 | ||
| 寸法 | プローブ長：325mm
ケーブル長：1200mm |
