Jスコープ高画質カメラ搭載生物顕微鏡 SF-1200DX (Wi-Fi/USB/HDMI)

クリックすると縮小します

画像をクリックすると拡大します

生物顕微鏡とカメラユニットのセット。
初心者の方でも使いやすい設計でありながら、プロフェッショナルも納得の高性能を発揮。
教育現場から臨床診断まで、多様な用途に対応。

■オリンパス生物顕微鏡CX23と同等の解像度※
※ 高解像度テストチャートHJ-RCにて検証
■倍率：220倍～ 5500倍(23.8インチモニタ上)
■1200万画素CMOSイメージセンサー搭載
■4000×3000ピクセルの顕微鏡画像
■高機能PCソフトウェアが付属
　画像計測機能、全焦点画像作成、画像連結などが可能
■SDカードに動画や静止画を保存可能
■光源の絞りがレバー式で微調整が可能
■4種類の対物レンズ（4x/10x/40x/100x）が標準付属
■Wi-Fi / USB / HDMIモードで様々なデバイスと接続可能。接眼レンズを覗かずに観察

送料/代引手数料無料本体のみ

注文FAX

問い合わせる

見積を依頼

製品名	価格
商品コード MOM-021-31 即納本体保証つき Jスコープ高画質カメラ搭載生物顕微鏡 SF-1200DX (Wi-Fi/USB/HDMI) `※生物顕微鏡SF-253TとカメラユニットBC-1200のセット`	税別 258,000円（税込 283,800円）

Jスコープ高画質カメラ搭載生物顕微鏡 SF-1200DX (Wi-Fi/USB/HDMI)のカタログ

カメラユニットの特長

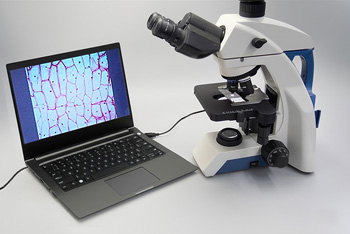

WindowsPCで観察・撮影・計測

WindowsPCとUSB接続して接眼レンズを覗かず観察。無償提供の画像計測ソフトウェアで、写真・動画の撮影、観察像の直径・面積・角度等の計測、深度合成、画像連結等が可能です。

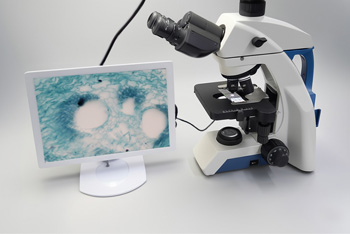

HDMI接続してPC不要でカメラ操作が可能

外部モニターとHDMI接続することで顕微鏡観察が可能。複数人での観察やプレゼンテーションに最適。色調補正や写真・動画の撮影等が可能です。（SDカード保存）

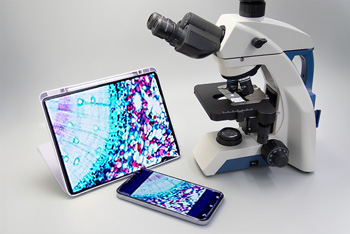

Wi-Fi接続でiOS / Androidデバイスでも観察可能

無線ルーターにWi-Fi接続し、無償提供の画像計測アプリで、写真・動画の撮影、観察像の計測、深度合成、画像連結等が可能。

専門的なカラーソリューション

新しい画像アルゴリズムを採用し、生物学的画像アルゴリズムは画像の信憑性を重視し、工業用画像アルゴリズムは強い反射の問題を解決することを重視します。調整の必要なく、ワンクリックで理想的な画像を撮影できます。

多機能な画像処理ソフト

無償提供の画像計測ソフトウェアは豊富な画像編集機能を搭載しており、ワンクリックで完璧な画像をキャプチャでき、測定や画像比較などの分析も可能です。

生物顕微鏡の特長

優れた画質と広い視野

10倍の接眼レンズで20mmの広い視野を実現し、より広い範囲を一度に観察できます。

無限遠セミプランアクロマート対物レンズ

セミプラン補正とアクロマート設計により視野の中心から周辺まで色ずれの少ないクリアな画像が得られます。

光源の絞りがレバー式で微調整可能

光源の絞りがレバー式で微調整が可能です。

4種類の対物レンズが付属(4x/10x/40x/100x)

4x/10x/40x/100xの対物レンズが標準付属。レボルバーは滑らかで耐久性に優れた設計です。

保管と持ち運びが簡単

持ち運び用のハンドル付きで、軽量かつ安定した構造の顕微鏡。コンパクトな設計で、一般的な教室の棚にも収納できます。

初心者向けラックレスステージ

片手で簡単に操作できるスライドクリップを採用しています。ステージの上限ロック機能で、レンズとスライドの接触を防ぎ、サンプルやレンズの損傷を防ぎます。

瞳孔間距離 :48 ～ 75mm　眼幅調整

観察するときの眼の位置（アイポイント）が接眼レンズの端面より離れていても、メガネを掛けたままでも観察できるためハイアイポイント機能とも呼ばれます

人間工学に基づいた設計

目の疲れにくいハイアイポイント設計、操作しやすい低ハンドル焦点機構、低ハンドルステージなど、快適な操作性を実現しました。

Windows PC用【高機能画像編集ソフトウェア】JCAM PRO

弊社サイトより無料ダウンロードできます。日本語対応

JCAM Pro

肉眼に迫る鮮明な観察を実現！顕微鏡の目視画像とモニター画像が同じ鮮明さ！極めて高い色精度を実現

深度合成機能EDFつき（焦点深度合成）EDF画像の取得が可能

焦点距離を少しずつずらして焦点深度を変えることで、それぞれの最も鮮明な領域を抽出して、より鮮明な画像を合成。全体にピントがあった画像の制作が可能　　例：基板ピン

深度合成機能つき（拡張焦点深度合成）

画像ステッチング（タイリング/画像連結）機能つき

顕微鏡観察において倍率を高くすると細部まで拡大観察が可能ですが、倍率が上がったことで観察範囲は狭くなります。

画像連結という技術で対象物を少しずつ移動させることで自動で重複部分を認識し、広範囲の画像を生成。

画像連結のメリットは、広視野・高倍率の画像を作成できること

画像ステッチング（タイリング/画像連結）

　PC用高機能画像編集ソフト JCAM PROのツール

画面表示切替	フルスクリーン	全画面表示（全画面表示終了時は、画面右クリック→《終了》をクリック）
	2画面比較	2画面表示（複数のデバイスを同時に表示）
	4画面比較	4画面表示（複数のデバイスを同時に表示）
被写界深度合成（拡張焦点深度）		被写界深度合成機能は、 1点にしかピントが合わない画像をフルフォーカスで観察したい場合に有効。焦点距離を少しずつずらすことで、それぞれの最も鮮明な領域を抽出して、より鮮明な画像を合成可能。
画像スティッチング (タイリング/画像連結)		画像スティッチング機能（タイリング/画像連結）は、自動認識により画像の連結をし、 1枚の広範囲の画像を作成できます
チャンネル結合		複数の画像に蛍光色素フィルターを適用できます。
カラー画像の結合
その他の機能		水平方向に反転垂直方向に反転撮影ボタンスクリーンショット録画ボタン画面録画

画像計測

・計測項目は、業界トップクラス（19種類）

・計測結果は、Excelファイルに保存することができます。

・校正チャート（定規）を撮影した画像を使用して、実際の画像の寸法を知ることができます。

・線の種類の選択・線の太さ（幅）

・線の色：カラーを選択できます

・キャリブレーション（較正ツール）の設定

2点を結ぶ直線距離を計測		2線間の角度を計測
線分の始点を中心とする円の半径、円周、面積を計測		楕円の長径、短径、周長、面積を計測
長方形の幅、長さ、周長、面積を計測		3点を通る2つの円の円心距離と、各円の半径、円周、面積を計測
角度を計測		2つの円の円心距離と、各円の半径、円周、面積を計測
平行線の距離を計測		2点を通る円の半径、円周、面積を計測
2つの平行線の距離を計測		3点を通る円の半径、円周、面積を計測
折れ線の全長を計測		同心円の2つの円の半径、円周、面積を計測
多角形の周長と面積を計測		計測に使用するテキストを設定
扇形の半径、角度、周長、面積を計測		座標を表示
垂直に伸びる線の長さを計測
	キャリブレーション（較正ツール）の設定ウィンドウが表示ここで較正を行うことができます。

拡大してみんなで一緒に観察
プレゼンテーションに

画像・動画はすぐにデーター保存
報告書の作成に活用可能

撮った画像はすぐにEメールで送信できます

スマホ、タブレット用アプリ Kopa WiFi Lab (iOS/ Android)

App Store/Google Playストアにて無料インストールできます。観測・計測用アプリKopa WiFi Lab
で画像の観察、編集、計測、保存が可能。Wi-Fi環境は不要

アプリで画像・動画の保存

・静止画をjpg形式で保存・動画をavi形式で保存

アプリのパラメーター

・解像度の選択：最大2592ｘ1944（640ｘ840，1024ｘ768、1280ｘ720，1280ｘ960、1920ｘ1080）

・画像の明るさの調整

・自動ホワイトバランス

・コントラストの調整

・彩度の調整

・画像のシャープネスを調整

アプリで編集

・文字テキストを挿入：文字サイズ、文字の色の指定

・直線を記入

・矢印を記入

・自由に線を記入

・描画を選択、回転、削除

アプリで計測

・円を入力し、直径と面積を測定

・長方形を入力し、幅・高さ・面積を測定

・円を入力し、半径と面積を測定

・角度を測定

・2点間距離を測定

・定規設定が可能：長さ、線の太さ（幅）、背景色など

・キャリブレーション（校正）：校正の設定が可能で、実際の長さ（mm）で計測可能です

アプリで回転

・画像を垂直方向に回転

・画像を水平方向に回転

・画像を180°回転

画像計測メニュー

・矢印の挿入、文字の挿入。測定データをExcel・Text形式での出力可能

仕様

顕微鏡仕様

観察法		明視野
顕微鏡タイプ		正立顕微鏡
鏡筒	タイプ	三眼鏡筒
	スプリット比	50/50
	鏡筒傾斜角	30°
	360°回転	○
	瞳孔間距離	48 ～ 75 mm
	視度調整	○
	接眼部内径	23mm
接眼レンズ	倍率	10倍
接眼レンズ	レンズ直径	20 mm
対物レンズ	標準倍率	40 ～ 1000倍
対物レンズ	対物レンズ	4x/0.10、10x/0.25、40x/0.65、100x/1.25（ oil ）
ステージ	タイプ	ラックレスステージ　150×139mm
	可動範囲	75×52 mm（ X-Y ）
	標本ホルダー	○
	固定力調整	○
	移動範囲	粗動：20 mm　微動：0.2 mm
コンデンサー	開口数（NA）	アッベコンデンサー（NA 1.25）
照明	タイプ	1W LED
	光源電力	3.6W
	輝度調整	○
電源		ACアダプター（ DC 6 V, 1A ）
使用環境温湿度		5 ℃～ 40℃、85 %RH以下（結露なきこと）
保管環境温湿度		5 ℃～ 40℃
重量		約 8kg（本体のみ）
付属品		本機、鏡筒、対物レンズ、接眼レンズ、イマージョンオイル、グリーンフィルター、ダストカバー、六角レンチ、調整ツール、ACアダプター、取扱説明書

カメラユニット仕様

イメージセンサ	1/2.3" SONY IMX412 CMOSセンサー
ピクセルサイズ	1.55 um×1.55 um
有効画素数（最大）	4000×3000 （1200万画素）
ISO感度	100 ～ 12800相当
スペクトル応答	380 ～ 650nm
記録ファイル形式	静止画	JPG / BMP / PNG / TIFF
記録ファイル形式	動画	AVI （ MJPG / H264形式）
フレームレート 1 秒あたりのフレーム数 (画像取り込み速度）	最大30 fps （解像度により異なる）
プレビュー解像度	4000×3000（ 30fps ）、 3840×2160（ 30fps ）、 2592×1944（ 30fps ）、 1920×1080（ 30fps ）
画像保存解像度	4000×3000、 3840×2160、 2592×1944、 1920×1080
対応接眼レンズ径	23.2 / 30 / 30.5 mm
出力端子	USB 2.0（ Type Aコネクタ） ×1、 HDMI端子×1、 LAN端子×1
Wi-Fi対応規格	5G Wi-Fi IEEE802.11ac
レンズマウント	Cマウント
表示倍率	220倍～ 5500倍※1 110倍～ 2750倍※2
使用環境	0 ℃～ 40 ℃ 30 %RH ～ 60 %RH（結露なきこと）
保存環境	-20 ℃～ 60 ℃ 10 %RH ～ 80 %RH（結露なきこと）
重量	約750 g
寸法	製品寸法図を参照ケーブル長：約170 cm
付属品	カメラユニット本体、HDMIケーブル、 LANケーブル、USB ACアダプター、取扱説明書（本体用、JCAM Proソフトウェア用）

※1 　23.8インチワイドディスプレイで1920×1080解像度設定時の表示倍率
※2 　11.6インチディスプレイで1920×1080解像度設定時の表示倍率

ソフトウェア動作環境

USBモード　（ Windows ）

OS	Windows 10 / 11※	入力端子	USB2.0ポート×1
CPU	第8世代intel® Core™ i7以上	HDD空き容量	10GB以上
RAM	8GB以上	GPU	nVidia

Wi-Fiモード　（ Windows・ iOS・ Android ）

Windows PC	上記の環境+無線LANカード（ IEEE802.11ac対応）
iOSシステム	iPhone	11 Pro /11 Pro Max / 11 / X / XS / XS Max / XR 8/ 8 Plus / 7 / 7 Plus / 6s / 6s Plus / 6 / 6 Plus/ SE
	iPad	iPad Pro 12.9" （第1・第2世代） / 10.5"/ 9.7" iPad Air 2 / iPad mini 4など、 WiFi5GHzに対応した機器
	iOS 8.0以降
Androidシステム	Android 5.0以降
	CPU	デュアルコア1.7 GHz以上
	RAM	3 GB以上
	Storage ROM	8 GB以上
	Wi-Fi	5GHz（ IEEE802.11ac ）対応

※ 動画閲覧には別途、 Windows Media Playerなどの動画ソフトが必要となります。
