サトテック 高精度振動計 VB-08 / 防爆型振動計 VB-08EX
クリックすると縮小します
画像をクリックすると拡大します

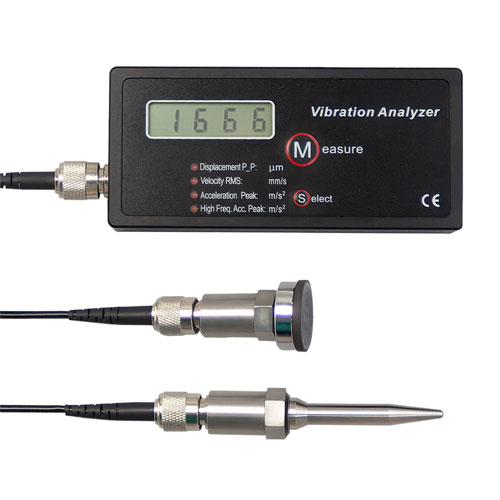

振動速度、変位、加速度を測定するための手持ち式振動計。
機械のアンバランス、芯ずれ、ギヤやベアリングの故障による振動監視に最適。
■ 加速度・高周波加速度(m/s2)、速度(mm/s)、変位(μm)を表示
■ ワンボタンで電源、測定、データホールドを指定
■ 自動電源オフ機能・データホールド機能
■ 真の実効値(True RMS)測定に対応
■ 磁気ベース、ニードルピックアップが付属
■ VB-08EXは本質安全防爆構造 Ex ib II B T4 Gb 準拠
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード SVB-008-21
サトテック 高精度振動計 VB-08
※ニードルピックアップと磁気ベース付き
本体保証つき
納期を確認下さい
|
税別 78,000円 （税込 85,800円） |
|
商品コード SVB-008-22
サトテック 防爆型高精度振動計 VB-08EX
※防爆仕様。ニードルピックアップと磁気ベース付き
本体保証つき
納期を確認下さい
|
税別 180,000円 （税込 198,000円） |
特長
高精度手持ち式振動計
工作機械のビビリ現象、回転軸のふれ回りなど変位量または、動きの大きさそのものが問題となる異常を調べる場合も対応できます。
約250gの小型・軽量で、持ち運びに便利です。
振動の「変位」「速度」「加速度」「高周波加速度」の4パラメータを測定
加速度の単位は、m/s2 （PEAK）です。これは、毎秒当たりの速度の変化率を表します。
地球の重力加速度1Gは9.8m/s2 です。
高周波加速度の単位は、m/s2（PEAK）で物体の微細な揺れや、高速で繰り返される運動を表示します。
速度の単位は、mm/s（RMS）です。振動は往復運動なので常に速度変化を起こしています。振動計は速度の実効値を表示します。
変位の単位は、μm（P-P）で実際の振動の振れ幅の全振幅を表示します。
振動速度が簡単に計れるためモーターの維持・管理に最適

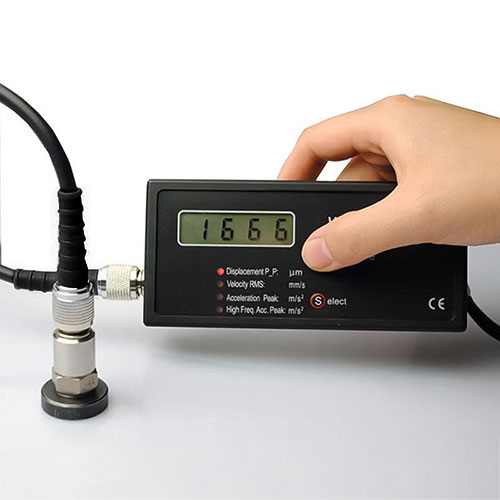

- ■電源ON/OFFと測定がワンボタンで操作可能
- ■3½桁LCDディスプレイで見やすい表示
- ■1秒ごとにサンプリング
- ■自動電源オフ機能・データホールド機能付き
- ■磁気ベース、ニードルピックアップが付属
磁気ベース：底面に磁石が付いており、磁性体に対して正確で安定した測定が可能
ニードルピックアップ：曲面、狭い隙間などの測定が可能
VB-08EXは本質安全防爆構造 Ex ib II B T4 Gb 準拠
VB-08EXは防爆認証（Intrinsic Safety, Mark Ex ib II B T6 Gb）取得済み
化学プラントや石油・ガス関連施設など、爆発性ガス雰囲気のある危険エリアでも使用可能。
用途
産業機械設備の保守保全、製品開発の設計、現場の品質管理などの広範囲の用途に適します。
工作機械のビビリ現象、回転軸のふれ回りなど変位量または、動きの大きさそのものが問題となる異常の検査にも最適。
エアコン、冷凍機などの振動チェックに。
モーター、回転体の機能チェックに。
ベアリングなどの交換時期の判定に。
仕様
| 型式番号 | VB-08 | VB-08EX | |
|---|---|---|---|
| 防爆仕様 | - | Ex ib II B T4 Gb | |
| 測定条件 | 温度 | 0℃～ 45℃ | |
| 湿度 | 85%以下 | ||
| 環境 | 非腐食性環境、強い電磁界や強い衝撃がなく、設置および使用中にEMC環境を適切に管理すること | ||
| 測定範囲 | 変位 | 1－1999 μm（ピーク・ピーク値※） | |
| 速度 | 0.1－199.9 mm/s（真の実効値） | ||
| 加速度
高周波加速度 |
0.1－199.9 m/s² （ピーク値※） | ||
| 測定精度 | 全体精度 | 表示値の±5%＋2 dig | |
| ノイズレベル
（入力なし） |
変位：3 μm以下
速度：0.5 mm/s以下 加速度：0.3m/s²以下 | ||
| 周波数応答精度 | ±5%（加速度：4.5 ～ 10kHz範囲内で±10%） | ||
| 非直線性 | ±5% | ||
| センサータイプ | シア型ピエゾ電気加速度計 | ||
| 周波数応答 | 変位/速度/加速度
（内部加速度計） |
10 ～ 1000Hz | |
| 加速度
（外部加速度計） |
10 ～ 5000Hz（製品の外部加速度計による） | ||
| 高周波加速度 | 1000 ～ 5000Hz ±10% | ||
| 電池 | 9V電池 1本 | ||
| 連続稼働時間 | 約20時間 ※電池容量による | ||

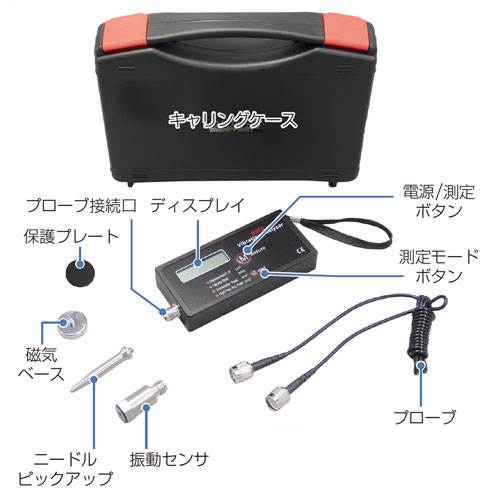

| 標準付属品 | 本体、プローブ、振動センサ、磁気ベース、
ニードルピックアップ、保護プレート、キャリングケース | ||
| サイズ | 高さ130mm×幅60mm×厚さ23mm | ||
| 重量 | 約250 g | ||
※ ピーク・ピーク値：2.828*RMS、ピーク値：1.414*RMS
モーター振動の格付けJIS B 0906（ ISO10816-1）
1級：小型モーター（15KW）
2級：中型モーター（15-75KW）
3級：大型モーター（ハードベース）
4級：大型モーター（ソフトベース）
| 速度（実効値）ｍｍ/ｓ | 1級 | 2級 | 3級 | 4級 |
| 0.28 | 優 | 優 | 優 | 優 |
| 0.45 | ||||
| 0.71 | ||||
| 1.12 | 良 | |||
| 1.8 | 良 | |||
| 2.8 | 悪 | 良 | ||
| 4.5 | 悪 | 良 | ||
| 7.1 | 使用禁止 | 悪 | ||
| 11.2 | 使用禁止 | 悪 | ||
| 18 | 使用禁止 | |||
| 28 | 使用禁止 | |||
| 45 |
