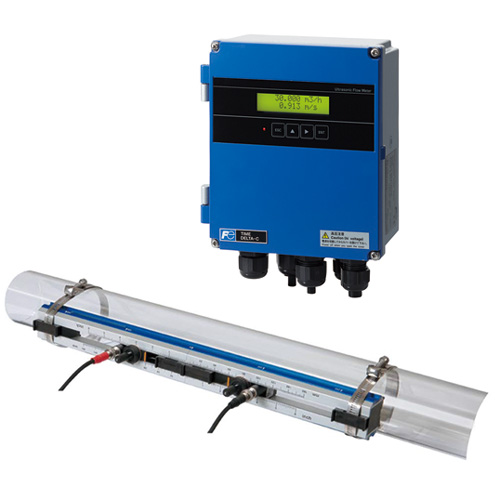

富士電機 超音波流量計 TIME DELTA-C

お気軽に お問い合わせください。
製品の形式が決まっている場合、お見積をご依頼いただければスムーズです。
（形式の詳細は「超音波流量計 TIME DELTA-C カタログ」をご参照ください。）

測定原理

既設配管の外側に取り付けたセンサにより、上流側と下流側から斜めに超音波パルスを伝搬させ、流れにより生ずる時間差を検出して流量を測定します。

特長

• ■1.0％ of rateの高精度測定
• ■0.2秒の高速測定
• ■前面寸法142×170mmの小形サイズの変換器
• ■アンチバブル測定方式の採用により優れた耐気泡性
• ■変換器のカバーを開けずに前面から設定操作が可能
• ■RS-485通信機能付き(オプション)
• ■適用配管口径，流体温度に対応した豊富な検出器
• ■パソコンローダソフト標準添付
• ■クランプオン形のため配管工事不要

用途

• ●既設流量計のバックアップ用
• ●上下水道… ……………… 水道管の漏水調査、水道配水管内の流れ方向調査
• ●発電所… ………………… ボイラ給水の流量測定、復水器循環ポンプの流量測定、タービン油の流量測定
• ●各種プラント… ………… 冷却水の流量測定、めっき液や腐食性液体の流量測定
• ●食品プラント… ………… 原料や洗浄水の流量測定
• ●半導体製造プラント… … 純水の流量測定
• ●空調設備… ……………… 冷暖房などの温水、冷水の流量測定
• ●温泉… …………………… 吸上量の測定

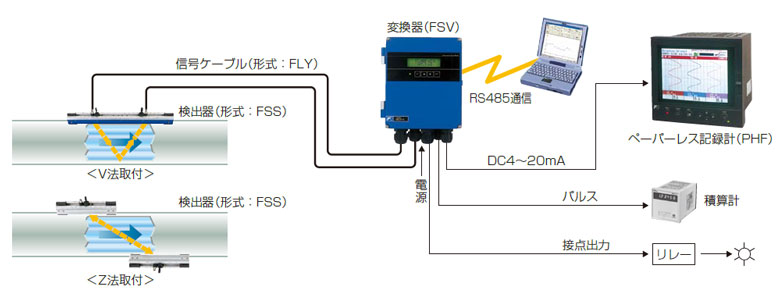

システム構成例

検出器種類

分   類	外   観	検出器形式	適用配管口径内径 （mm）	測定流体温度	取付け、構造
伸縮レール形		FSSC	φ50～φ1200	-40〜120℃	・V法またはZ法取付け ・噴流構造（IP65相当） ・防水処理も可能
普及用		FSSA	φ25～φ225	-20〜100℃	・V法取付け ・噴流構造（IP65相当）
小口径用		FSSD	φ13～φ100	-40〜100℃	・V法取付け ・防滴構造（IP52相当）
高温用		FSSH	φ50～φ400	-40〜200℃	・V法またはZ法取付け ・防滴構造（IP52相当）
大口径用		FSSE	φ200～φ6000	-40〜80℃	・V法またはZ法取付け ・噴流構造（IP67相当） ・防水処理も可能

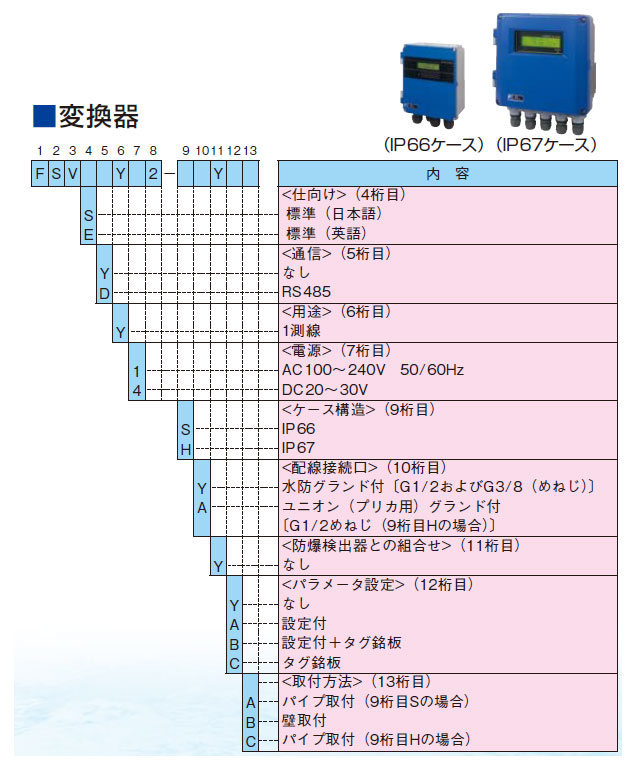

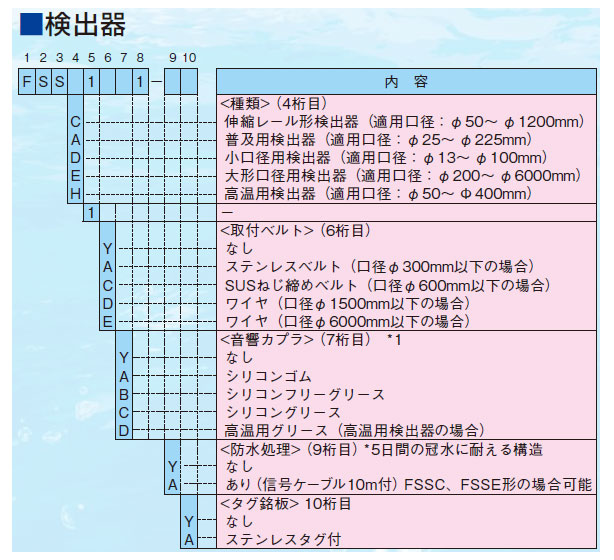

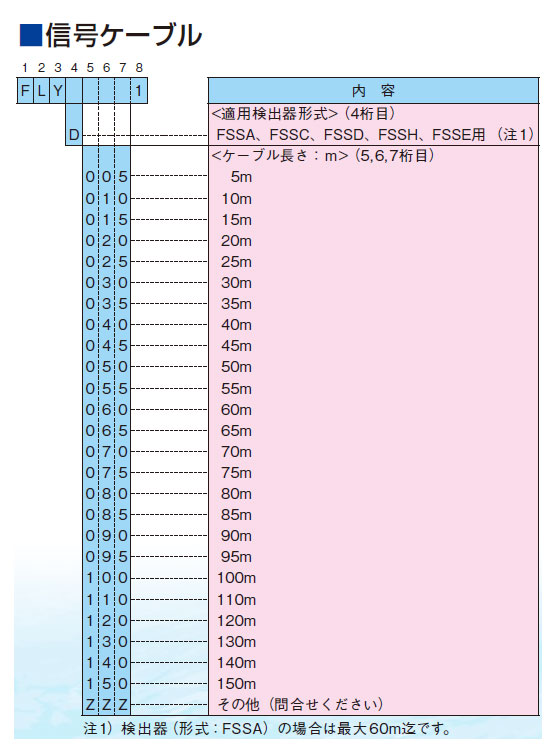

形式指定方法

仕様
