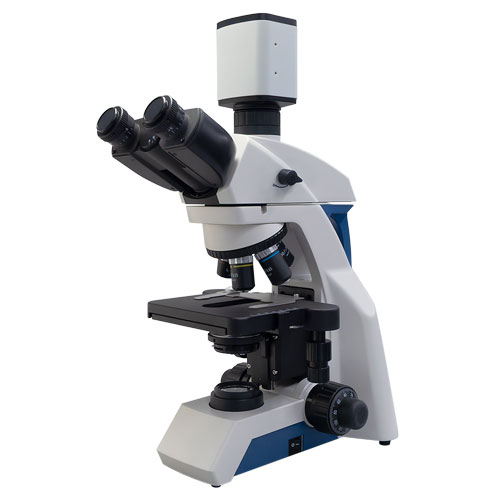

Jスコープ 高機能カメラ搭載生物顕微鏡 SF-1000 (HDMI/USB)
クリックすると縮小します
画像をクリックすると拡大します
生物顕微鏡と高機能顕微鏡カメラのセット。
初心者の方でも使いやすい設計でありながら、プロフェッショナルも納得の高性能を発揮。
教育現場から臨床診断まで、多様な用途に対応。
■オリンパス生物顕微鏡CX23と同等の解像度※
※ 高解像度テストチャートHJ-RCにて検証
■PC、モニターに接続して接眼レンズを覗かずに観察可能
■倍率：220倍～ 5500倍(23.8インチモニタ上)
■HDMI接続でモニターで観察しながらUSBマウスで直感的に操作可能
■高機能PCソフトウェアが付属
（画像計測機能、全焦点画像作成、画像連結、リアルタイム深度合成、自動ステッチング機能など）
■USBとHDMIの同時出力に対応
■SDカードに動画や静止画を保存可能
■光源の絞りがレバー式で微調整が可能
■4種類の対物レンズ（4x/10x/40x/100x）が標準付属
■軽量で安定した設計のため、持ち運びも簡単
■優れた画質と高性能を兼ね備えながら高いコストパフォーマンスを実現
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード MOM-021-23
Jスコープ 高機能カメラ搭載生物顕微鏡 SF-1000 (HDMI/USB)
※生物顕微鏡SF-253Tと顕微鏡カメラTC-1000のセット
本体保証つき
|
税別 288,000円 （税込 316,800円） |
顕微鏡カメラの特長

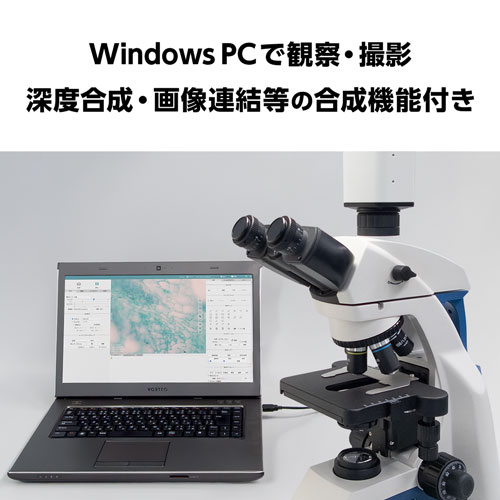

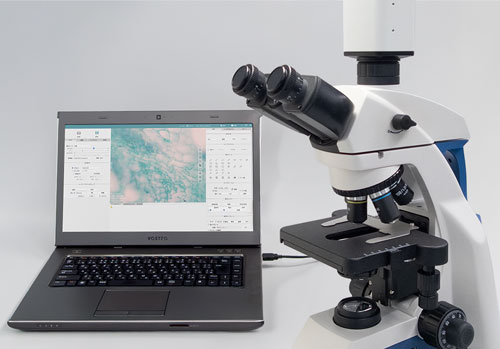

WindowsPCで観察・撮影・計測
WindowsPCとUSB接続して接眼レンズを覗かず観察。無償提供の画像計測ソフトウェアで、写真・動画の撮影、観察像の直径・面積・角度等の計測、深度合成、画像連結等が可能です。

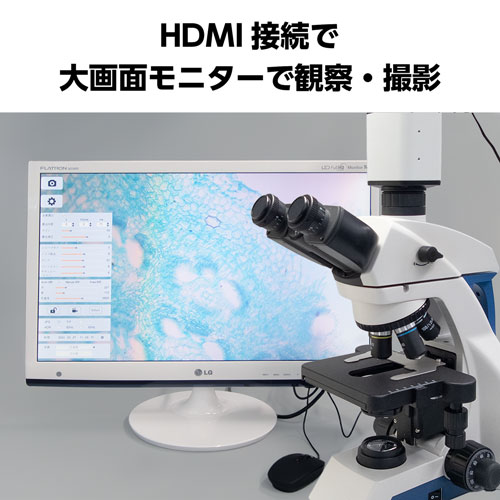

HDMI接続してPC不要でカメラ操作が可能
外部モニターとHDMI接続することで顕微鏡観察が可能。複数人での観察やプレゼンテーションに最適。色調補正や写真・動画の撮影等が可能です。（SDカード保存）
専門的なカラーソリューション
新しい画像アルゴリズムを採用し、生物学的画像アルゴリズムは画像の信憑性を重視し、工業用画像アルゴリズムは強い反射の問題を解決することを重視します。調整の必要なく、ワンクリックで理想的な画像を撮影できます。
多機能な画像処理ソフト
無償提供の画像計測ソフトウェアは豊富な画像編集機能を搭載しており、ワンクリックで完璧な画像をキャプチャでき、測定や画像比較などの分析も可能です。

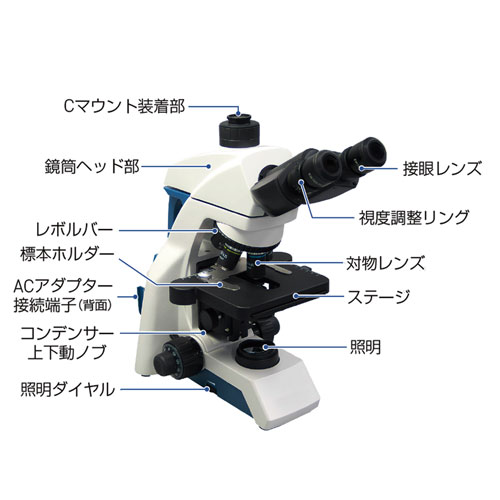

生物顕微鏡の特長
優れた画質と広い視野
10倍の接眼レンズで20mmの広い視野を実現し、より広い範囲を一度に観察できます。
無限遠セミプランアクロマート 対物レンズ
セミプラン補正とアクロマート設計により視野の中心から周辺まで色ずれの少ないクリアな画像が得られます。

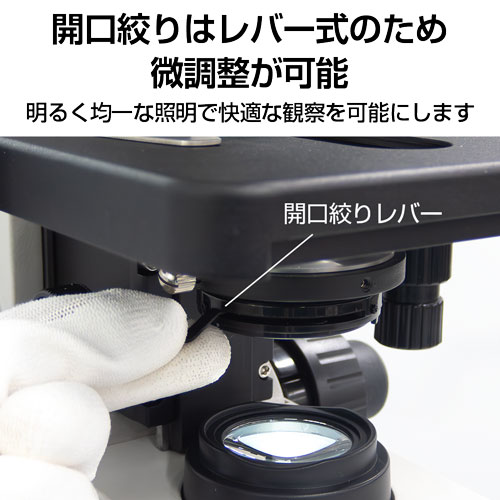

光源の絞りがレバー式で微調整可能
光源の絞りがレバー式で微調整が可能です。

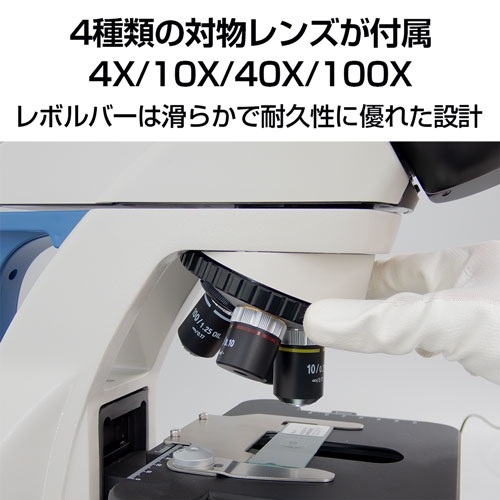

4種類の対物レンズが付属(4x/10x/40x/100x)
4x/10x/40x/100xの対物レンズが標準付属。レボルバーは滑らかで耐久性に優れた設計です。
保管と持ち運びが簡単
持ち運び用のハンドル付きで、軽量かつ安定した構造の顕微鏡。コンパクトな設計で、一般的な教室の棚にも収納できます。
初心者向けラックレスステージ
片手で簡単に操作できるスライドクリップを採用しています。ステージの上限ロック機能で、レンズとスライドの接触を防ぎ、サンプルやレンズの損傷を防ぎます。
瞳孔間距離 :48 ～ 75mm 眼幅調整
観察するときの眼の位置（アイポイント）が接眼レンズの端面より離れていても、メガネを掛けたままでも観察できるためハイアイポイント機能とも呼ばれます
人間工学に基づいた設計
目の疲れにくいハイアイポイント設計、操作しやすい低ハンドル焦点機構、低ハンドルステージなど、快適な操作性を実現しました。

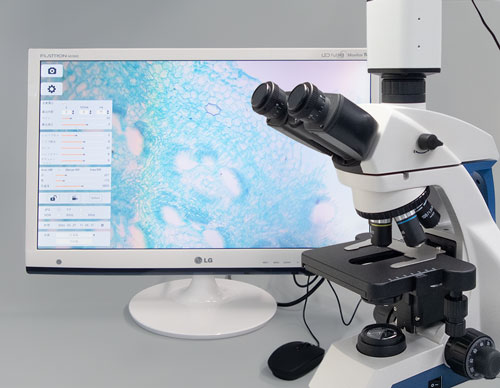

HDMIモニター出力
モニターとマウスを接続するだけで、PCを使わずに撮影できます。静止画のほか、動画にも対応。
■ディスプレイ接続のみで省スペースに対応。
サンプルをセット、撮影したい場所を探し、マウス操作で撮影ボタンを押すだけ！
■フルハイビジョン高速ライブ
■優れた色の再現性
病理標本の観察において特に重要な色味を見たまま再現
■200万画素のCMOSイメージセンサーを搭載
■最大1920×1080画素の画像を取得
HDMIモニター接続時の機能
| 位置 | 焦点調整 22.8 ～ -2.4から設定 | |
| Cマウント校正 | 焦点調整のリセット | |
| 自動露出 | 自動露出を設定 | |
| オートホワイトバランスを解除 | オートホワイトバランスを解除 | |
| 露出時間 | 露出時間（ S【0 ～ 9】 /100 mS【0 ～ 9】 /mS【0（1） ～ 99】 ） を設定 | |
| ゲイン | 0 ～ 63 から設定 | |
| 明るさ | 0 ～ 15 から設定 | |
| シャープネス | 0 ～ 7 から設定 | |
| ノイズリダクション | 0 ～ 7 から設定 | |
| ガンマ | 0 ～ 63 から設定 | |
| コントラスト | 0 ～ 15 から設定 | |
| 彩度 | 0 ～ 15 から設定 | |
| レッド | 0 ～ 99 から設定 | |
| ブルー | 0 ～ 99 から設定 |
| 色温度 | 1800 ～ 10000K から設定 |
| ダイナミックレンジ | HDR・ 50 Hz・ 60 Hzから設定 |
| 言語 | 日本語・英語・中国語（簡体/繁体）・韓国語・イタリア語・フランス語・スペイン語など |
| 左右反転 | 画像を左右反転する |
| 上下反転 | 画像を上下反転する |
| ズームイン | 画像を拡大する（16段階） |
| ズームアウト | 画像を縮小する（16段階） |
| マスク | 画像の指定した範囲以外を非表示する |
| 再生モード |  |
| 比較 | 選択画像とディスプレイ画面を比較する |
| ホーム | デフォルトの画面に戻る |
| レクチル | 画面に十字線を表示する |
| レクチル（目盛り付き） | 画面に十字線（目盛り付き） を表示する |
PC用高機能画像処理ソフト
大幅な最適化：インターフェイスが再設計され、使いやすさとアクセシビリティが向上しています。
PC用高機能画像処理ソフトのツールバー
| ズームイン | 画像を拡大する（16段階） |
| ズームアウト | 画像を縮小する（16段階） |
| 左右反転 | 画像を左右反転する |
| 上下反転 | 画像を上下反転する回転90° |
| その他の機能 | 画面サイズに合わせる |
| 黒背景フルスクリーン |
PCでの設定パネル
|
今まで苦労していたフォーカス合わせが、簡単になりました！ | ||
| オートフォーカス設定 | ■「AF-連続」で自動で連続フォーカス
フォーカス追従でピンボケなし | |
| ■「AF-ワンショット」で自動で単発フォーカス | ||
| ■ フォーカス位置（22.8 ～ -2.4） で設定可能。
「Cマウント」でCマウントのフォーカスに準ずる | ||
| 解像度を選択 | 1920×1080（圧縮） /1920×1080（非圧縮） /3264×1836 | |
| 露出を設定 | ■ 自動露出または任意設定（ターゲット・s/ms/μs・ゲイン） | |
| ROIの設定 | ■「プリセット」で表示範囲（フルサイズ、1/2、1/4、1/8）を選択
■「マニュアル」で表示範囲（起点X / 起点Y /幅 / 高）を数値で設定 ■「高速ROI」でマウスのドラッグで表示範囲を設定してマスクを適用 | |
| 基本設定 | ■ 彩度（0 ～ 15）・コントラスト（0 ～ 15）・ガンマ（0.00 ～ 0.63）・シャープネス（0 ～ 15）・透過性（0 ～ 63）を調整 | |
| ホワイトバランスを設定 | ■「オートホワイトバランスでホワイトバランスを自動調整
■ ホワイトバランスの任意設定も可能（レッド・ブルー【各0.0 ～ 255.5】） | |
| 前処理 | ■ DPC（0 ～ 15）を調整
■「フラットフィールド補正」で背景の明るさやムラが均一になるよう補正 | |
| 疑似カラー設定 | ■ 選択画像に蛍光色素フィルターを適用
■ 任意の蛍光色素を選択し、画像に蛍光色素フィルターを適用 | |

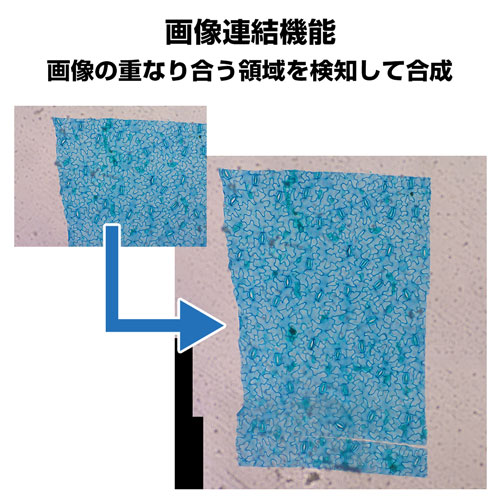

| ステッチング（ライブ）機能 | ■ 複数枚の画像をつなぎ、広範囲の撮影像を1枚に合成
■ 合成速度は「高速/高画質」から選択 ・「開始」を押すと合成を開始。試料を任意で動かすと、カメラ画面に合成画像を表示 一度で視野に入らないサイズの大きな対象物を複数の視野に分けて撮影。
|
 |

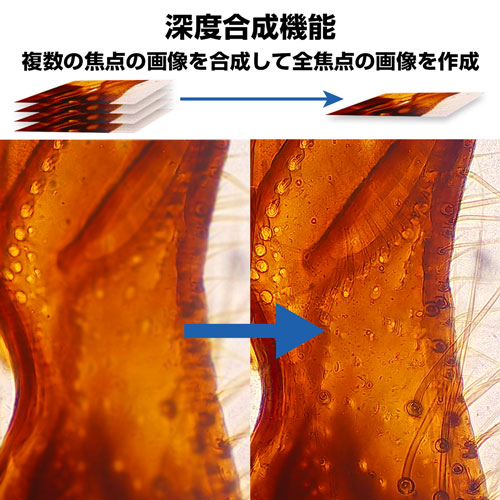

| リアルタイム深度合成機能 | ■ 複数の焦点で画像をつなぎ、より鮮明な画像を合成
・画質（低/中/高）を設定し、「開始」を押すと合成を開始 ・焦点距離を少しずつずらすと、全体にピントの合った画像を自動で合成 高速リアルタイム演算処理で位置・倍率補正を含めたクオリティの高い深度合成画像の取得が可能 距離を動かして複数の画像を取得し、それぞれからピントが合った部分を抽出して1枚の画像に構築すれば、全てにピントが合った画像を得ることができます。 |
 |
| 補助設定 | ■ マスク範囲を選択し、範囲以外は非表示に設定
■ 非表示範囲の透明度を設定可能 | |
| 画像キャプチャ設定 | ■ 画像の書き出し形式（TIF / PNG / JPG / DICOM）を設定
■ JPGの画像サイズを任意のサイズを指定可能 | |
| 動画撮影設定 | ■ 「エンコーダー（フルフレーム/MPEG-4）」の設定
■ 「自動停止」選択で、指定した時間・フレーム数に達した際に撮影を停止 ■ 「ビデオ形式（ AVI/MP4/WMA ）」の設定 | |
| タイムラプス写真 | ■ 一定の間隔で写真を撮ったり、それをビデオとして記録
■「インターバル時間」で撮影間隔を設定 ■「フレームとしてキャプチャ」で連続した画像データを複数枚保存 ■ 「動画として保存」で連続した画像データをビデオとして直接記録 | |

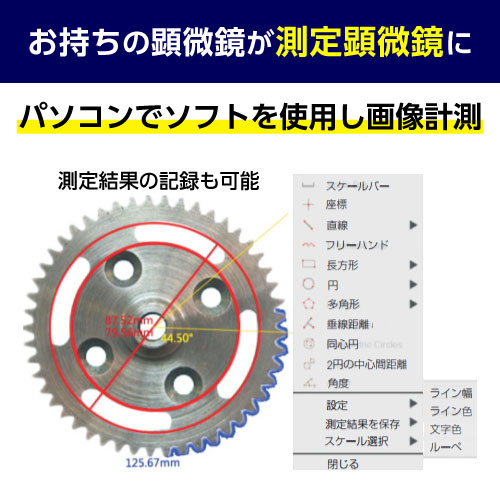

画像計測メニュー
・矢印の挿入、文字の挿入。測定データをExcel・Text形式での出力可能
 |
線 | 2点を結ぶ直線距離・傾斜・角度を測定 |
| H型ライン | 2線を結ぶ直線距離・傾斜・角度を測定 | |
| 3ポイントライン | 3点を結ぶ距離・傾斜・角度を測定 | |
| マルチポイントライン | 線上の複数点を結ぶ距離を測定 | |
| 平行線 | 平行線の距離・2点間距離を測定 | |
| 垂線 | 垂直線の距離を測定 | |
| 多角線 | 複数点を結ぶ距離を測定 | |
| 長方形 | 長方形の幅・高さ・周囲長・面積を測定 | |
| 多角形 | 多角形の周囲長・面積を測定 | |
| 楕円 | 楕円の周囲長・面積・長辺・短辺・離心率を測定 | |
| 丸み | 交差する2線から真円度を測定 | |
| 半径円 | 半径円の周囲長・面積・半径・直径を測定 | |
| 直径円 | 直径円の周囲長・面積・半径・直径を測定 | |
| 3点円 | 3点を結ぶ円の周囲長・面積・半径・直径を測定 | |
| 同心円 | 複数の同心円の周囲長・面積・半径・直径を測定 | |
| 2円中心間距離（4点指定） | 2点からなる2つの円の円心距離を測定 | |
| 2円中心間距離（6点指定） | 3点からなる2つの円の円心距離を測定 | |
| 円弧 | 3点からなる円弧の周囲長・半径・角度を測定 | |
| 3点角度 | 3点からなる角度を測定。各3点、角度は可変可能 | |
| 4点角度 | 4点からなる角度を測定。各3点、角度は可変可能 | |
| 点 | 点を描画 | |
| ペン | 自由な線を描画 | |
| 矢印 | 矢印を描画 | |
| テキスト | テキスト入力 | |
| 選択 | 描画を選択 | |
| 画像と測定データを組み合わせる | 画像を保存する際に画面上の測定結果とともに画像を保存。 |
高機能画像Image処理ソフトウェア機能の画像設定機能
| 基本設定 | ■ 選択画像の
・明るさ（-225 ～ 225） ・ガンマ（0.01 ～ 2.00） ・コントラスト（-80 ～ 80） ・彩度（-180 ～ 180） ・シャープ（0.0 ～ 3.0）を調整 | |
| 疑似カラー設定 | ■ 選択画像に蛍光色素フィルターを適用。
任意の蛍光色素を指定後、 「適用」にチェックを入れるとフィルターが画像に反映 | |
| 多色合成設定 | ■ 蛍光色素フィルターを適用した複数の画像を合成
■ 合成する画像を複数選択後、「合成」をクリックすると カメラ画面に合成画像が表示。 | |
| 色のフィルター/抽出/反転 | ■ 選択画像に色のフィルターをかける機能。
■ 「抽出」でフィルターの色を抽出、「反転」でフィルターの色を反転 「適用」を押すと画像にフィルターを反映 | |
| 二値化 | ■ 二値化を開始で選択画像を二階調表示。
■ しきい値（0 ～ 255） で調整可能 認識する領域と認識しない領域を明確に分けた画像の検出が可能 | |
| デコンボリューション | ■ 画像のコントラストとシャープネスを調整
「繰り返し回数」（3～5）と「コアサイズ」（7～21）を設定し「計算」を押すと反映 | |
| スムース | ■ 選択画像にぼかしを追加
スムースタイプは、ガウスぼかし/ボックスフィルター/ぼかしの中央値から選択 | |
| 被写界深度合成（EDF） | 【外部フォルダからの画像】（同サイズ）を複数選択後、焦点を合成して鮮明な画像を表示
■ 複数の焦点で画像をつなぎ、より鮮明な画像を合成 ・高速処理技術、深度合成画像の取得が可能
高速リアルタイム演算処理で位置・倍率補正を含めたクオリティの高い深度合成画像の取得が可能
距離を動かして複数の画像を取得し、それぞれからピントが合った部分を抽出して1枚の画像に構築すれば、全てにピントが合った画像を得ることができます。 |
|
| ステッチ（画像の貼り合わせ） | 【外部フォルダ からの画像】（同サイズ・一部撮影視野が重複するもの） を複数選択後、
広範囲の撮影像を 1枚に合成して表示 一度で視野に入らないサイズの大きな対象物を複数の視野に分けて撮影。
|
|
| HDR（ハイダイナミックレンジ） | 外部フォルダから画像（同サイズ・露出の異なるもの） を複数選択後、白飛び黒飛びを防ぎ明暗部を再現して表示
ハレーションを除去して観察に適した画像を作る
| |
| 自動カウント設定 | ■ 細胞を自動的にカウント
■ 画像を選択し「カウントの開始」を押すと、設定項目に移動 ■「領域」（すべて/長方形/多角形）を指定し「次へ」を押す ■「セグメンテーション」（明るさ自動調整/暗さ自動調整/マニュアル）で輪郭を表示、「形態処理」（拡張/浸食/開く/閉じる/穴を埋める）で調整 |
 |
| ■「表示」（輪郭/領域） を選択し、「切断方法」（オートカット/マニュアル/ノーカット/マージ）を選んで「次へ」を押す
■「ターゲットデータの設定」で測定項目を選択し「加算」・「削除」で調整。「OK」でカウントを開始 ■ 選択画像にカウント・測定したセルを表示。 各セルは選択可能で、サブパネルに各測定値を表示。 |
 | |
| 測定値一覧はでExcel形式で出力可能 |  | |
記録データの再生方法
仕様
顕微鏡仕様
| 観察法 | 明視野 | |
|---|---|---|
| 顕微鏡タイプ | 正立顕微鏡 | |
| 鏡筒 | タイプ | 三眼鏡筒 |
| スプリット比 | 50/50 | |
| 鏡筒傾斜角 | 30° | |
| 360°回転 | ○ | |
| 瞳孔間距離 | 48 ～ 75 mm | |
| 視度調整 | ○ | |
| 接眼部内径 | 23mm | |
| 接眼レンズ | 倍率 | 10倍 |
| レンズ直径 | 20 mm | |
| 対物レンズ | 標準倍率 | 40 ～ 1000倍 |
| 対物レンズ | 4x/0.10、10x/0.25、40x/0.65、100x/1.25（ oil ） | |
| ステージ | タイプ | ラックレスステージ 150×139mm |
| 可動範囲 | 75×52 mm（ X-Y ） | |
| 標本ホルダー | ○ | |
| 固定力調整 | ○ | |
| 移動範囲 | 粗動：20 mm 微動：0.2 mm | |
| コンデンサー | 開口数（NA） | アッベコンデンサー（NA 1.25） |
| 照明 | タイプ | 1W LED |
| 光源電力 | 3.6W | |
| 輝度調整 | ○ | |
| 電源 | ACアダプター（ DC 6 V, 1A ） | |
| 使用環境温湿度 | 5 ℃～ 40℃、85 %RH以下（結露なきこと） | |
| 保管環境温湿度 | 5 ℃～ 40℃ | |
| 重量 | 約 8kg（本体のみ） | |
| 付属品 | 本機、鏡筒、対物レンズ、接眼レンズ、イマージョンオイル、グリーンフィルター、ダストカバー、六角レンチ、調整ツール、ACアダプター、取扱説明書 | |
カメラユニット仕様
| イメージセンサー | 1/2.8インチ CMOSセンサー | |
|---|---|---|
| 画素数 | 200万画素 | |
| 表示解像度 | 1920×1080（2073600ピクセル） | |
| 表示フレームレート | HDMI接続 | 60 fps（秒60コマ） |
| USB2.0でPCに接続時 | 30 fps（秒30コマ） | |
| 記録形式 | 静止画
|
1920×1080（ JPG/PNG/DICOM/TIFF ） |
| 動画 | 1920×1080（25 fps ）（ AVI/MP4/WMA ） | |
| 保存フレームレート | 25 fps（ SDカード） /25 fps（ PC ） | |
| 記録媒体 | SDカード（最大16GB ） | |
| 入出力端子 | miniHDMI端子（×1） 、 USB接続端子（×1） 、
SDカードスロット（×1） 、 ACアダプタ－接続端子（×1） | |
| イメージ出力 | miniHDMI | |
| レンジマウント | Cマウント | |
| 露出 | 手動 / 自動 | |
| 表示倍率 | 220倍～ 5500倍※ | |
| 使用環境温湿度 | 温度： 0 ℃～ 45 ℃ 湿度： 10 %RH ～ 85 %RH | |

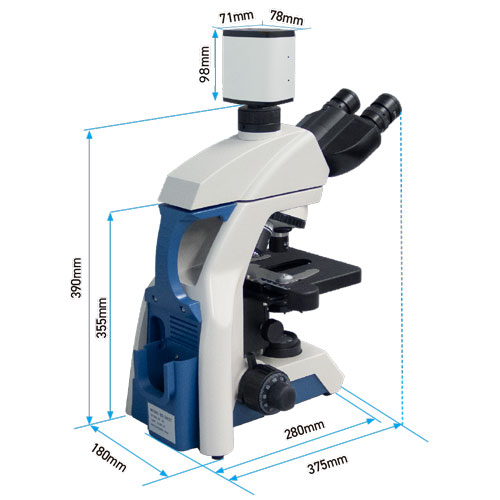

| サイズ | 高さ91 ｍｍ × 幅78 ｍｍ × 厚さ71 ｍｍ | |
| 重量 | 約450 g | |
| 標準付属品 | ACアダプタ－、 HDMIケーブル、 USBケーブル、
ソフトウェアUSB、マウス、 SDカード（カメラユニット装着済） | |
※ 23.8インチワイドディスプレイで1920×1080解像度設定時の表示倍率
ソフトウェア動作環境
| OS | Windows 11（32bit版および64bit版） |
|---|---|
| ハードディスクの空き容量 | 50 MB以上 |
| CPU | 第9世代intel®Core™ i5以上 |
| RAM | 8GB以上 |
