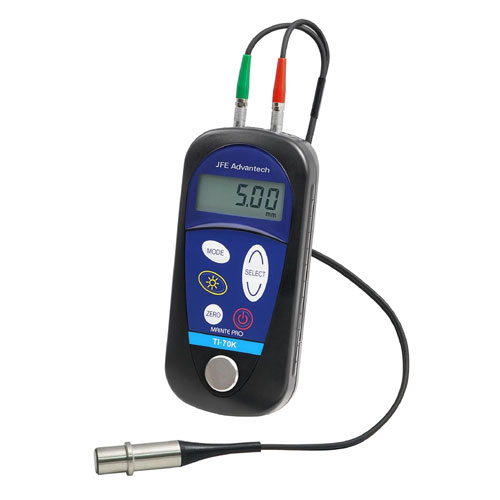

超音波厚さ計 TI-70K・TI-70L（汎用品・高精度型）[JFEアドバンテック]
クリックすると縮小します
![超音波厚さ計 TI-70K・TI-70L（汎用品・高精度型）[JFEアドバンテック]](https://satosokuteiki.com/cache/images/L2l0ZW1zLzU1NDYvamZlX3RpLTcwX21haW4wMS5qcGc=.jpg)
画像をクリックすると拡大します
精度と携帯性に優れた0.01mm表示の超音波厚さ計。
汎用タイプとして各用途に幅広く対応。
生産品の品質管理や精度管理を効率よくサポートし、さらに優れたコストパフォーマンスを実現。
■ゼロ点調整と音速調整を行うだけですぐに使用可能
■電源：単3アルカリ乾電池1個
■アルミニウムや樹脂の安定した測定が可能
■パイプ測定モードで安定したパイプ測定を実現
■オートパワーオフ機能搭載
■一度音速を調整すれば、電源を切っても設定した音速値を保持
■液晶画面に超音波送受信を示すカップリング表示機能付
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード K-JFE-TI70K
JFEアドバンテック 超音波厚さ計 TI-70K（薄物用）
|
税別 176,600円 （税込 194,260円） |
|
商品コード K-JFE-TI70L
JFEアドバンテック 超音波厚さ計 TI-70L（厚物用）
|
税別 142,200円 （税込 156,420円） |
商品コード SUT-010-28
超音波厚さ測定用対比試験片 6段 6ST/1-20 (炭素鋼C1018)ステップ試験片 サトテック
※厚さ(6段)：1mm/3mm/5mm/10mm/15mm/20mm
即納
オプション品
|
税別 15,000円 （税込 16,500円） |
商品コード K-258-1
カプラント接触媒質 (グリセリンペースト400g) サトテック
※測定面に塗布。超音波伝達のスグレモノ
即納
オプション品
|
税別 3,400円 （税込 3,740円） |
特長
簡単操作
ゼロ点調整・音速調整をするだけですぐに使用できます。
電源は単3アルカリ乾電池1個
AC電源の有無にかかわらずフィールドで長時間使用できます。
小型・軽量
本体約150g、探触子約50g (アタッチメント含まず)
探触子交換
探触子単体の交換が可能
多用途
専用測定モードの採用でアルミニウム、樹脂も安定した測定が可能。パイプ測定モード搭載で安定したパイプの測定が可能。
オートパワーオフ機能
3分以上操作を行わない場合は、自動的に電源が切れ、電源の切り忘れによる電池の消耗を防ぎます。
音速メモリー
一度音速を調整すれば電源を切っても設定した音速値を保持し、試験材の材質が変わるまで音速調整は必要ありません。
自動動作チェック
液晶画面に超音波送受信を示すカップリング表示機能付。
用途
- ■ 圧延加工・機械加工・押出成形品の仕上がり寸法測定による品質管理
- ■ 金属加工品の仕上げ厚さ検査
- ■ 樹脂材料の各種タンク・容器の製品厚さ検査
- ■ 危険物貯蔵タンク、配管、船体、工場設備などの減肉、腐食検査
- ■ 建設機械の摩耗、減肉検査
- ■ ボイラー冷却用パイプの腐食検査
- ■ 照明ポール・道路標識ポールの腐食検査
仕様
各機種仕様
| 型式 | TI-70K | TI-70L | |
|---|---|---|---|
| 主用途 | 薄物 | 厚物 | |
| 使用温度範囲 | －5～50℃ | ||
| 精度保証温度範囲 ※1 | 5～40℃ | ||
| 測定範囲（mm）※2 | 測定範囲 | 0.80～80.00 | 1.50～250.0 |
| 最小パイプサイズ（mm）外径 | Ø27.2以上 | ||
| 最小パイプサイズ（mm）肉厚 | 1.50以上 | ||
| 表示単位 | 0.01mm | 0.01mm（1.50～199.99mm） | |
| 0.1mm（200.0～250.0mm） | |||
| 測定誤差 ※2 | （0.80～9.99mm）※4 ±0.05mm
（10.00～80.00mm）※4 ±0.5%rdg※3 |
（1.50～9.99mm）※4 ±0.05mm
（10.00～250.0mm）※4 ±0.5%rdg※3 | |
| 探触子 | 探触子 | ケーブル一体型専用コネクター（ケーブル長 約1 m） | |
| 型式 | 5Z10NDT-K | 5Z10NDT-L | |
| 周波数 | 5MHz | ||
| 外径（接触面径） | Ø13.0（Ø11.5）mm | ||
| 探触子交換 | お客様にて交換可能。 | ||
| 同じ機種の探触子のみ交換可能です。 | |||
※1：K型探触子の場合は、10～40°Cとなります。 ※2：測定範囲、測定誤差は被測定物が鋼板の場合です。 ※3：rdg は reading の略で表示値の意味です。 ※4：( )内は測定範囲を示しています。
共通仕様
| 構成機器 | 本体、探触子1種、キャリングケース(TI-P05)、カプラント、乾電池、5mm調整用試験片(本体に付属)、取扱説明書、試験成績書 |
|---|---|
| 音速調整範囲 | 1000～12000m/s |
| 測定方式 | 超音波パルス反射方式 |
| 表示方式 | 液晶デジタル4桁表示、バックライト付き |
| 被測定物 | 鋼、ステンレス、アルミニウム、銅、黄銅、チタン等の金属。ガラス、樹脂等の非金属。 |
| 電源 | 単3アルカリ乾電池1本 |
| 外形寸法 | 69×144×29.5mm (W×H×D) |
| 質量（電池込） | 本体：150g ±10g、探触子:50g ±10g |
注意 保証期間、出荷後本体は1年、探触子は6ヶ月です。被測定物が鋼以外の場合は事前にお客様によるサンプル測定の確認が必要です。
オプション
カゴのないオプション品をご購入希望の方は見積をご依頼ください。
| パイプ用アタッチメント | 型式：TI-P01A |
|---|---|
| カプラント | 型式：TI-C01 |
| 保護ゴムカバー | 型式：TI-P04 |
| キャリングケース | 型式：TI-P05（標準用） 型式：TI-P06（保護ゴムカバー装着時用） |
