ローコスト先端溶接N熱電対 フッ素樹脂PFA被覆 STN-CN32PFシリーズ 素線径0.32mm
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:短納期/有償
コストを抑えたフッ素樹脂PFA被覆の先端溶接被覆N熱電対。
温接点は先端溶接加工のデュープレックスタイプ。
φ0.32mmのスタンダードな素線径。
空間の隙間温度や空気雰囲気温度をピンポイントで測定可能。
上限260℃までの温度測定を行うことができます。

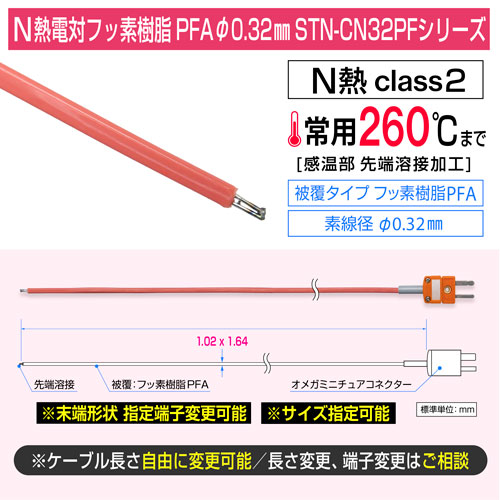

■Nタイプ熱電対 class2
■常用限度温度：260℃

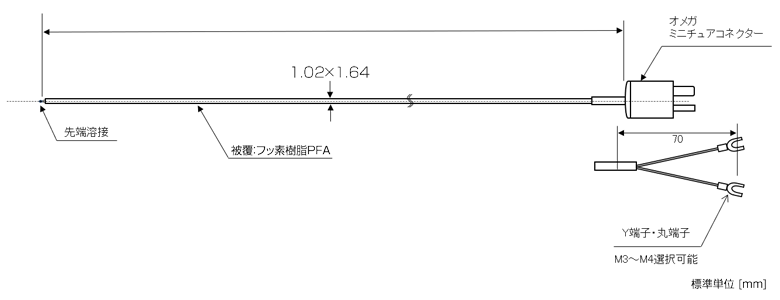

■素線径：φ0.32mm (仕上がり外径：1.02mm×1.64mm)
■先端部温接点：溶接型(デュープレックスタイプ)
■被覆材質：フッ素樹脂PFA (耐熱260℃まで)

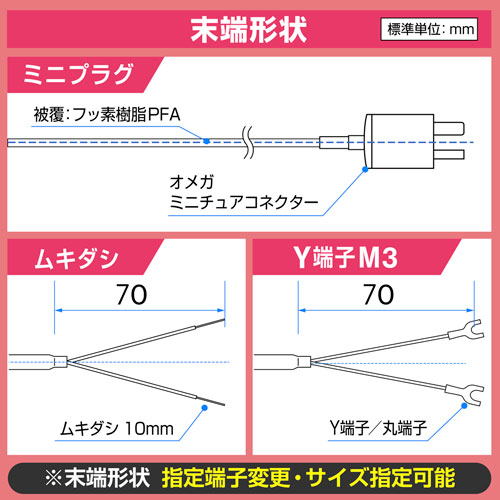

■端子形状：ミニプラグ/ ムキだし/ Y端子や丸端子(サイズ指定可能)
※長さの変更、端子の変更対応可能
※数量が多い場合お値引き可能です。お見積りをご依頼ください。
大量注文もお任せ！特注品の製作OK！3万円以上で送料無料！お見積りはお気軽にお問い合わせください！
注文FAX
問い合わせる
見積を依頼
校正付見積を依頼
| 製品名 | 端子形状 | 長さ | 価格 |
|---|---|---|---|

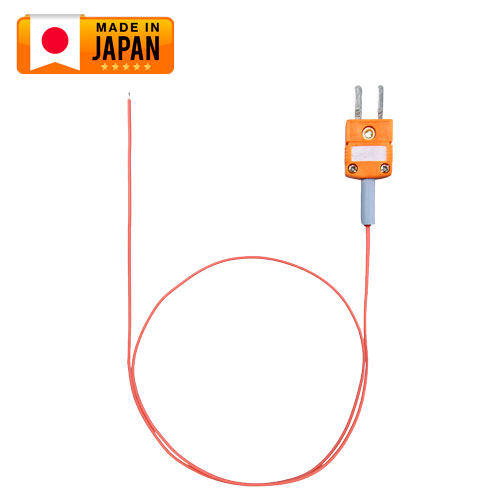

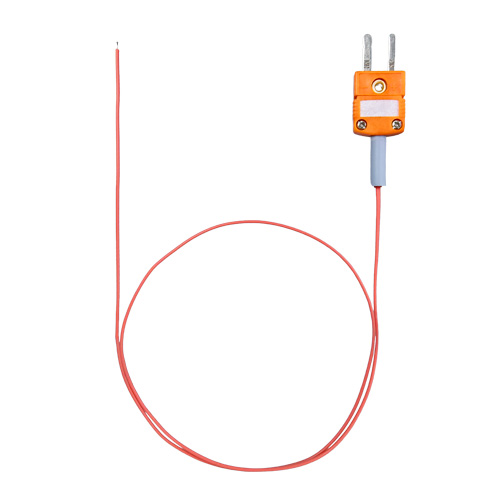

商品コード STN-CN32PFP-1
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFP-1M (プラグ付)
短納期
|
ミニプラグ | 1m |
税別 2,200円 （税込 2,420円） |
|
商品コード STN-CN32PFP-2
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFP-2M (プラグ付)
短納期
|
ミニプラグ | 2m |
税別 2,520円 （税込 2,772円） |
|
商品コード STN-CN32PFP-3
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFP-3M (プラグ付)
短納期
|
ミニプラグ | 3m |
税別 2,840円 （税込 3,124円） |
|
商品コード STN-CN32PFP-4
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFP-4M (プラグ付)
短納期
|
ミニプラグ | 4m |
税別 3,160円 （税込 3,476円） |
|
商品コード STN-CN32PFP-5
先端溶接フッ素樹脂FEP被覆 J熱電対 STJ-CN32FP-5M (プラグ付)
短納期
|
ミニプラグ | 5m |
税別 3,480円 （税込 3,828円） |
|
商品コード STN-CN32PFP-10
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFP-10M (プラグ付)
短納期
|
ミニプラグ | 10m |
税別 5,080円 （税込 5,588円） |

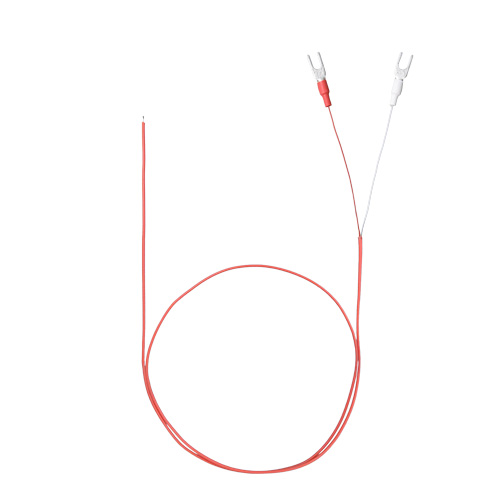

商品コード STN-CN32PFY3-1
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFY3-1M(Y端子M3)
短納期
|
Y端子M3 | 1m |
税別 1,360円 （税込 1,496円） |
|
商品コード STN-CN32PFY3-2
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFY3-2M (Y端子M3)
短納期
|
Y端子M3 | 2m |
税別 1,680円 （税込 1,848円） |
|
商品コード STN-CN32PFY3-3
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFY3-3M (Y端子M3)
短納期
|
Y端子M3 | 3m |
税別 2,000円 （税込 2,200円） |
|
商品コード STN-CN32PFY3-4
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFY3-4M (Y端子M3)
短納期
|
Y端子M3 | 4m |
税別 2,320円 （税込 2,552円） |
|
商品コード STN-CN32PFY3-5
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFY3-5M (Y端子M3)
短納期
|
Y端子M3 | 5m |
税別 2,640円 （税込 2,904円） |
|
商品コード STNCN32PFY3-10
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFY3-10M (Y端子M3)
短納期
|
Y端子M3 | 10m |
税別 4,240円 （税込 4,664円） |

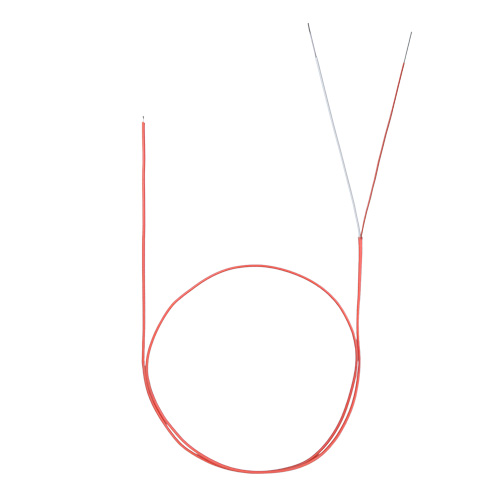

商品コード STN-CN32PFNP-1
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFNP-1M (ムキだし)
短納期
|
ムキだし | 1m |
税別 1,200円 （税込 1,320円） |
|
商品コード STN-CN32PFNP-2
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFNP-2M (ムキだし)
短納期
|
ムキだし | 2m |
税別 1,520円 （税込 1,672円） |
|
商品コード STN-CN32PFNP-3
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFNP-3M (ムキだし)
短納期
|
ムキだし | 3m |
税別 1,840円 （税込 2,024円） |
|
商品コード STN-CN32PFNP-4
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFNP-4M (ムキだし)
短納期
|
ムキだし | 4m |
税別 2,160円 （税込 2,376円） |
|
商品コード STN-CN32PFNP-5
先端溶接フッ素樹脂FEP被覆 N熱電対 STN-CN32PFNP-5M (ムキだし)
短納期
|
ムキだし | 5m |
税別 2,480円 （税込 2,728円） |
|
商品コード STN-CN32PFNP10
先端溶接フッ素樹脂FEP被覆 J熱電対 STJ-CN32FNP-10M (ムキだし)
短納期
|
ムキだし | 10m |
税別 4,080円 （税込 4,488円） |
特長
■仕上がり外径が細く、小スペースへの入れ込みが可能。
■測温範囲や出力特性がK熱電対に近い特性がありつつ、K熱電対よりも優れる以下の特性があります。
- ・高温域での長期安定性に優れ、連続高温運転・長時間使用に適します
- ・250℃以上に曝した場合に起こる+温度誤差(SRO)が無いため、250℃以上の測定でも安定した精度を発揮します
- ・酸化に強い特性を有します
用途
空間の隙間温度測定、室温測定、乾燥炉・恒温槽の空気雰囲気温度管理、 物体への貼り付けによる温度測定、サーバーの温度管理など、上限260℃までの温度測定が可能。
多点測定で温度分布測定など幅広く利用可能。
仕様
| 型番 | STN-CN32PFシリーズ |
|---|---|
| 熱電対タイプ | N熱 class2 |
| 常用限度温度 | 260℃ |
| 先端部温接点 | 溶接型 |
| 被覆材質 | フッ素樹脂PFA |
| 素線径 | 直径0.32mm |
| 被覆仕上がり外径 | 1.02mm×1.64mm |
| 長さ | 1m, 2m, 3m, 4m, 5m, 10m (※変更対応可能) |
| 端子形状 | ミニプラグ/ ムキだし/ Y端子(※サイズ指定可能)/ 丸端子(※サイズ指定可能) |
お客様のご要望に応じて特注製品の受注生産可能です。
温度センサの豊富な知識を持つ専門スタッフにご相談いただけます。
お気軽にお問い合わせください。
