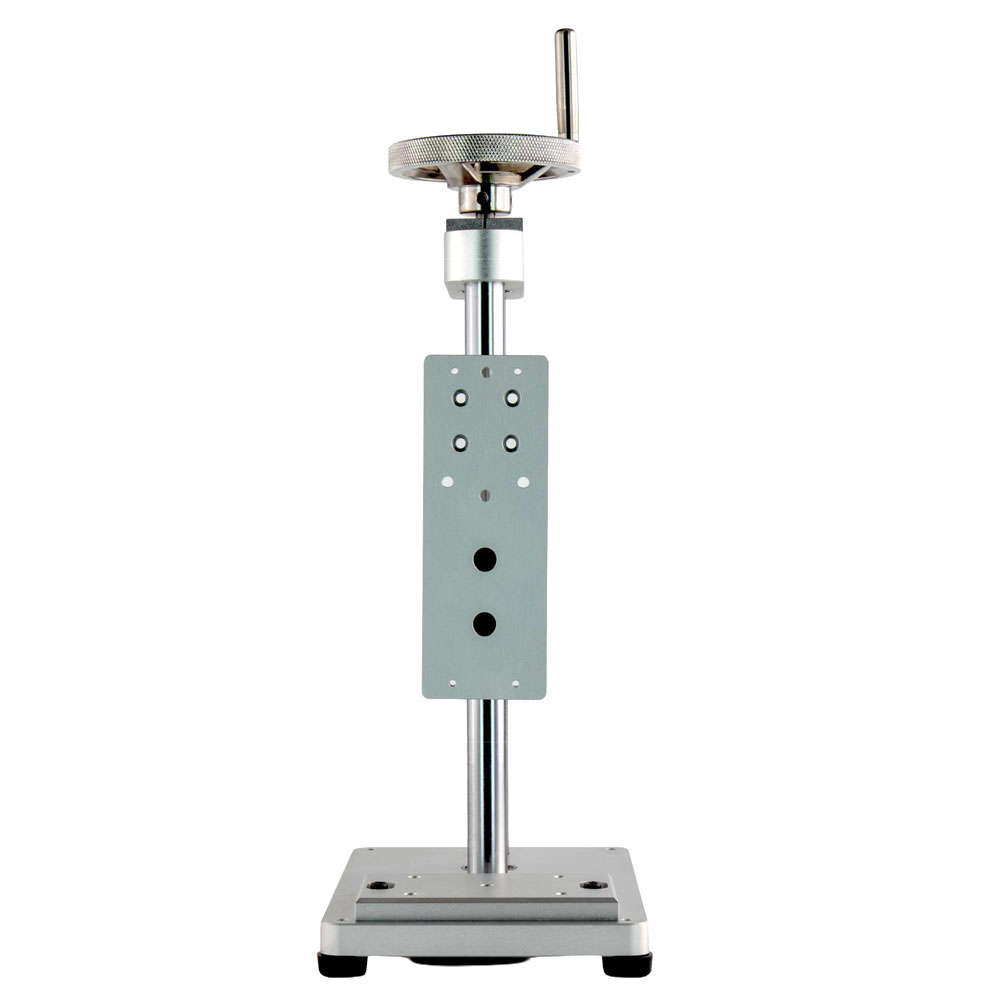

サトテック フォースゲージ計測スタンド HJ-DFS-MTS1-V2
クリックすると縮小します
画像をクリックすると拡大します

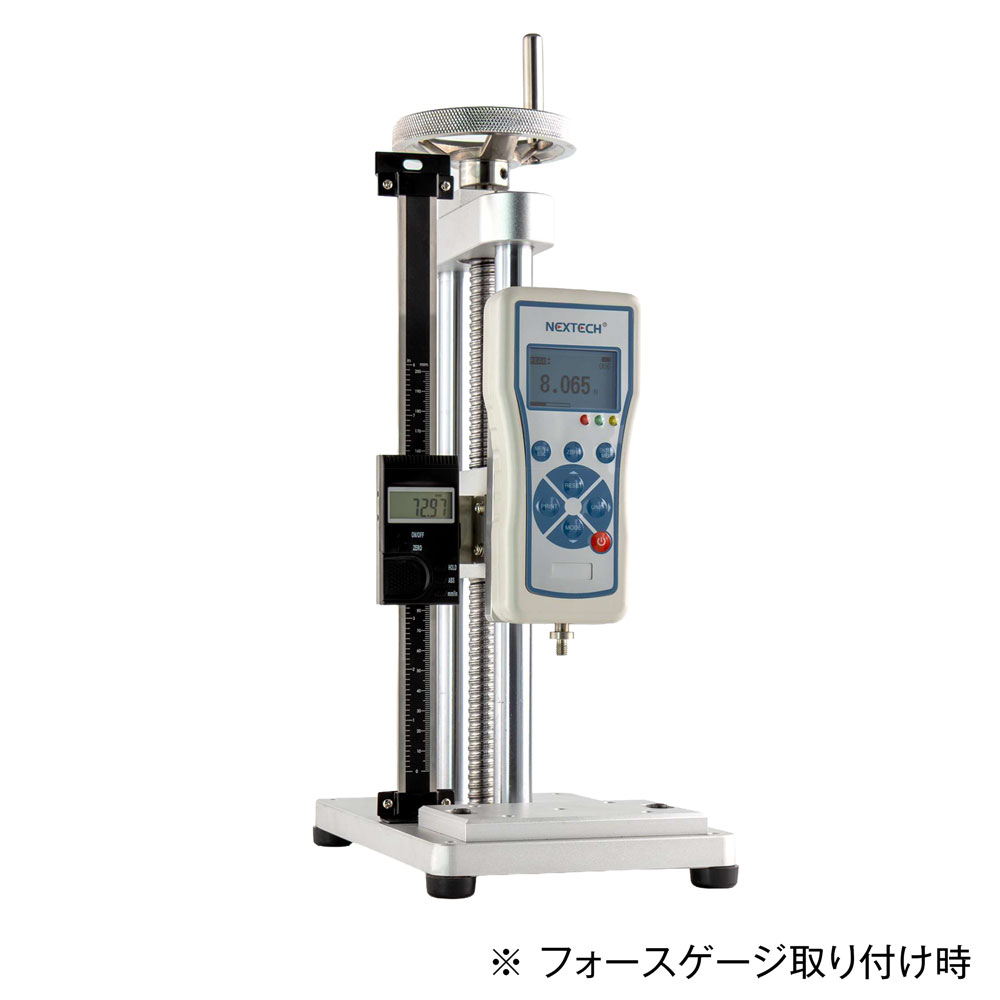

フォースゲージ用計測スタンド HJ-DFS-MTS1-V2【フォースゲージHJ-DFSシリーズオプション】がおすすめ。フォースゲージを簡易試験機としてご使用いただくための汎用型計測スタンド。
■慎重に荷重をかける測定に適する回転ハンドルタイプ
■最大張力・最大圧縮荷重：1000 N
■デジタル計測器が付属
送料/代引手数料無料 本体のみ
注文FAX
問い合わせる
見積を依頼
注文FAX
問い合わせる
見積を依頼
| 製品名 | 価格 |
|---|---|
|
商品コード HFG-010-53
サトテック HJ-DFSシリーズ用 計測スタンド HJ-DFS-MTS1-V2 (回転ハンドル式/縦置)
※最大荷重：1000N ※計測アタッチメント6点セット付属
|
税別 105,000円 （税込 115,500円） |
特長
回転ハンドルタイプ
回転ハンドルで荷重調整をする仕様で、慎重に荷重をかける測定に適しています。

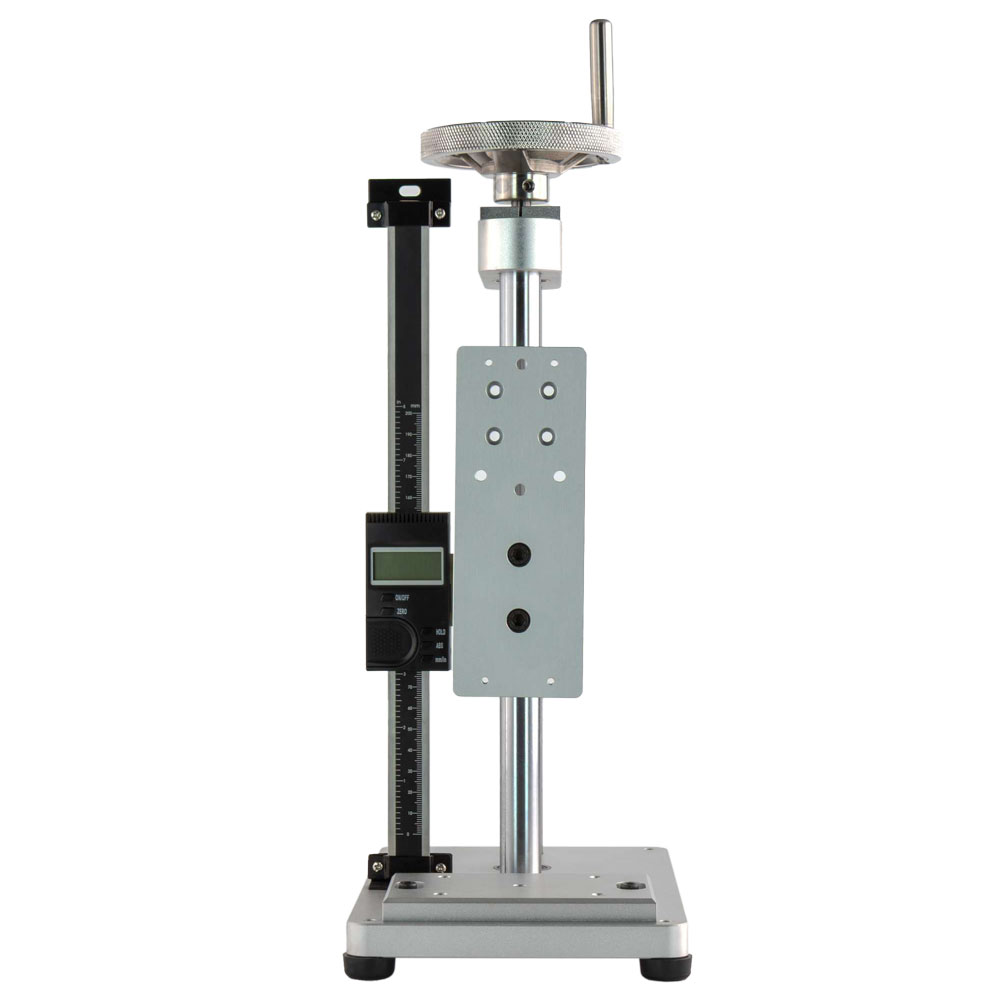

フォースゲージ移動距離計測器が付属
付属のデジタル計測器で測定時のフォースゲージ移動距離の測定が可能。

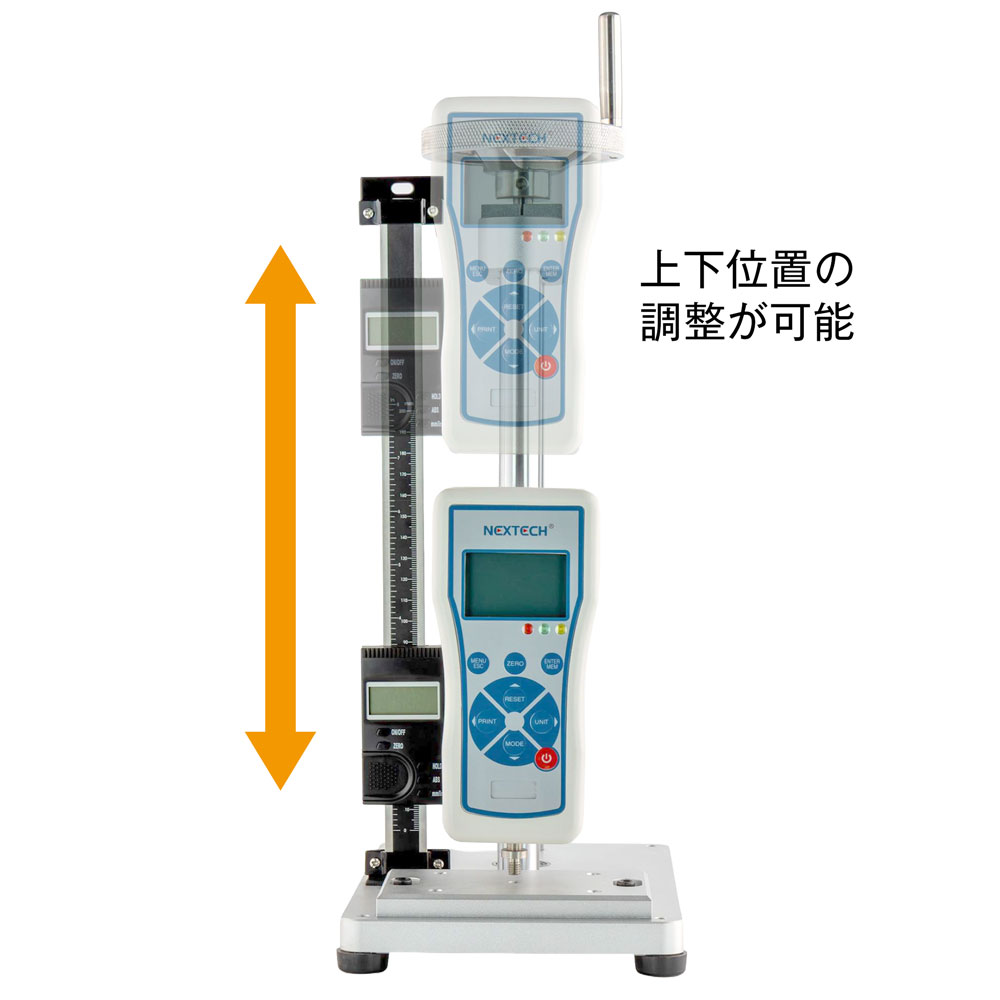

押込距離または引抜距離に対して、どのくらいの荷重がかかる、といった測定が可能です。
仕様
| 測定器取付用ネジ穴寸法 | M3x4ヶ所（145mmx30mm） |
|---|---|
| 最大荷重 | 1000N |
| 最大変位（移動距離） | 230 mm |
| 1回転あたりの変位（移動距離） | 5 mm |
| 有効テストエリア | 120 mm × 90 mm |
| 寸法 | 240 mm × 150 mm × 450 mm（長さ×幅×高さ） |
| 本体重量 | 約5.7 kg |
| 標準付属品 | アタッチメント6種、延長フック、M3ネジ×4、M6ネジ×5、六角レンチ（M3ネジ用）、取扱説明書 |

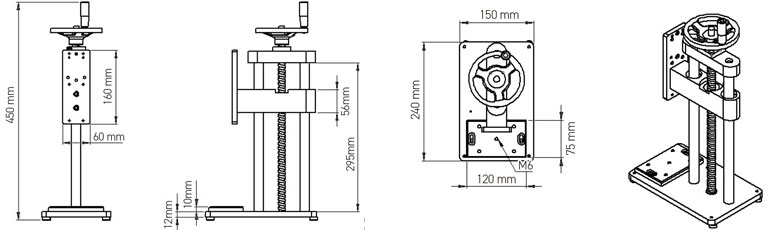

外形寸法図
