USB振動ロガーDT-178A サトテック

USB振動データロガーDT-178Aの特長

落下試験や衝撃測定が可能

0～±16Gまでの範囲で長時間の記録が可能です

何時何分に落下・衝突があったことがわかります

データロガーとして使用の場合のサンプリング間隔の設定
50ミリ秒～999ミリ秒、１秒~59秒、１分~59分、１時間~12時間
データー保存数：168,042件

• リアルタイムの場合のサンプリング間隔の設定
  500ミリ秒、1秒、２秒、５秒、10秒、60秒
• FFT（高速フーリエ変換）による周波数解析が可能
  サンプリング間隔：1/256秒_{注意：測定記録後のデータのFFT解析はできません}

沖縄、離島などへの出荷について
一般的にリチウム電池は、航空法により航空機への搭載に制限がかかりますので、船便になりますので、納期にご注意ください。

• 輸送物の破損の原因となる落下衝撃、転倒、振動、傾斜などが原因でおこる事故を確認
• 3軸加速度（X軸、Y軸、Z軸）衝撃／振動の記録ができます　
• データ記録数：168,042（通常モード時のピーク加速度）
• 計測範囲：±16G/加速度分解能：0.004G/精度：±0.5G
  *単位の「G」は加速度を意味します。（１G≒9.8m/s2）
• ボタンを押しての測定開始、停止が可能
• 交換可能なリチウム電池付属(電池寿命約400時間)

解析ソフトCDが付属

USB接続で素早いデータのパソコンへの取り込みが可能です。
振動データはExcel形式での保存が可能

強力マグネットつき固定治具が付属

USB振動データロガーDT-178Aの用途

• 輸送環境調査（振動・衝撃計測）輸送手段ルートの検討・評価に
• 振動・落下・衝撃試験条件の作成のための調査
• 包装用緩衝材の評価や合理化のための研究・開発
• 荷主に対する輸送物の品質保証の確認データ

多用途

• 運行が安全になされたかの確認に
• 建築現場での振動記録に
• 自然災害時の設備への衝撃の記録に
• 機械の振動記録に

その他様々な場面での衝撃・振動の測定と記録を行うことができます。

USB振動データロガーDT-178A付属の解析ソフト使用方法

使用前の準備

ステップ1：ご使用になる前に付属のソフトをインストールしてください。
ステップ2：インストールを終わると、VibrationDataLoggerのアイコンができます。
ステップ3：振動ロガーDT-178AをパソコンのUSB端子に接続ください。

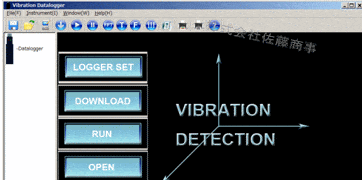

その後、アイコンをダブルクリックすると、ソフトが起動します。
LoggerSetをクリックし、本体の設定を行ってください。
Sampling Setupで計測時間の間隔の設定を行います。
左の欄から数値、右の欄からms（ミリ秒）、Minute(分)、Hour(時間)を選択します。
50ミリ秒~999ミリ秒、１分~59分、１時間~12時間で設定が可能です。

　下の画像の上をクリックしてください。。

注意：Manual（手動）と設定した場合：DT-178Aの本体のボタンを2秒間長押ししてください。
　　　Automatic（自動）と設定した場合は、すぐ計測が始まります。

計測が始まったかどうかは、LEDの点滅で確認できます。

データの取り込み方法

ステップ１：振動ロガーDT-178A本体をパソコンのUSB端子に接続します。
ステップ２：インストールしたパソコンのアイコンをダブルクリックすると、ソフトが起動します。

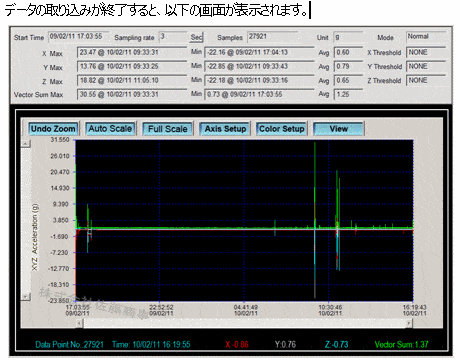

DOWNLOADをクリックするとパソコンにデータが取り込まれます。

データの保存

FFT(高速フーリエ変換)の測定

(リアルタイム測定時)

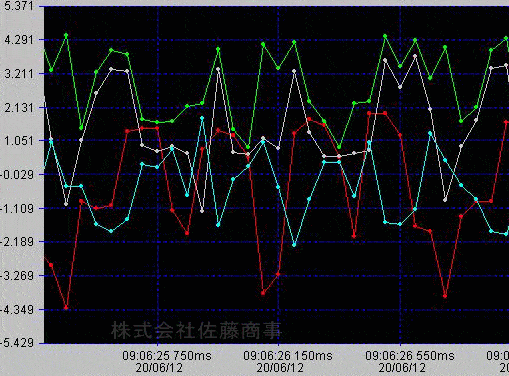

ロガー本体を設置した状態で、USBケーブルなどを使用してPCと接続すると、  リアルタイムでの測定をすることが可能です。
スペクトラルデータの読み込みができます。

注意：住宅などの低振動には不向き・公害振動計とは異なります。公害振動計はこちら

USB振動データロガーDT-178Aの仕様

加速度センサー	MEMS半導体
加速度範囲	0～±16G *1
加速度分解能	0.004G *1
精度	±0.5G *1
周波数範囲	０Hz　～　60Hz
データ出力	USBインターフェイス（本体）
データ数	8MB総メモリ　各軸毎の記録データ数は以下のとおり １）通常モード時：168,042（ピーク加速度） ２）動作検出モード時：112,028（ピーク加速度）
内部サンプルレート	3.9ms/256Hz
記録間隔（時間）	(データロガーとして使用の場合) 50ミリ秒～999ミリ秒、１秒~59秒、１分~59分、 １時間~12時間
	(リアルタイム測定時) 500ミリ秒、1秒、２秒、５秒、10秒、60秒
FFTモード機能	(リアルタイム測定時) 1/256秒 ※直近データのみ
使用可能高度	高度2000ｍ以下
使用周囲温度	0℃～+40℃
使用周囲湿度	10％RH～90％RH
保管温度	-10℃～+60℃
保管湿度	10％RH～75％RH
電源	3.6V　1/2AAタイプ・リチウム電池１本
電池寿命	約400時間
重量	約36g（電池、取り付け具含まず）
寸法	本体	95ｍｍ×28ｍｍ×21mm
	取付台	106ｍｍ×56ｍｍ×33.5mm
ソフト対応OS	Windows10＊2 ソフトウェアダウンロードはこちら

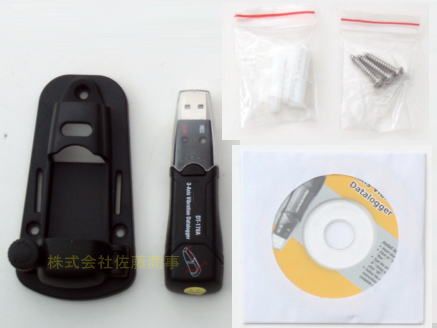

付属品	取扱説明書 ソフトウェアCD 固定治具(取付台)＊3 1/2AAタイプ・リチウム電池１本 (テスト用)

＊1:単位の「G」は加速度Gを意味します。（１G≒9.8m/s2）
　注意：100msec以下の微妙な振動を測定する場合は、お勧めできません。
＊2：Microsoft社のサポートが終了したOSについては動作保障の対象外となります。
＊3：個体の識別番号は、ございません。

電池の取り外しについて

各部名称
