日置(HIOKI)アナログメグオームハイテスタ IR4011-10/11

クリックすると縮小します

日置(HIOKI)アナログメグオームハイテスタ IR4011-10/11

画像をクリックすると拡大します

校正書類の発行可:有償


■新JIS認証, 試験電圧250V/100MΩの単レンジアナログモデル
■AC 600V電圧計、 落としても壊れにくい
■白色LED照明の目盛

注文FAX 各種お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード D-HI-IR401110
日置(HIOKI)アナログメグオームハイテスタ IR4011-10 ※125V、テストリードL9787付
税別 23,760円
(税込 26,136円)
商品コード D-HI-IR401111
日置(HIOKI)アナログメグオームハイテスタ IR4011-11 ※125V、スイッチ付リードL9788-11付
税別 27,800円
(税込 30,580円)

日置(HIOKI)アナログメグオームハイテスタ IR4011-10/11の特長

新JIS認証単レンジ絶縁抵抗計、 試験電圧:125V

  • 堅牢性への現場ニーズに応える耐衝撃設計、コンクリート上1mからの落下に耐えるドロッププルーフ
  • 暗い現場での作業効率をアップする、高輝度LED照明メータ、LEDライト付きテストリード
  • 確実に測定値を読み取ることができるシンプルなスケール
  • より安全に試験を実施、活線警告赤色LED付き

日置(HIOKI)アナログメグオームハイテスタ IR4011-10/11の基本仕様

定格測定電圧 DC125 V
有効最大表示値 100 MΩ
確 度
第一有効測定範囲
表示値の±5%
0.1MΩ~50MΩ
定格測定電圧を
維持できる抵抗
0.125 MΩ
外部印加電圧保護 AC 600V (10s)
交流電圧測定 0~600V (50 ~60Hz), 最大表示値の ±5%, 入力抵抗500kΩ 以上, 平均値整流実効値指示
機能 光るスケール, ドロッププルーフ, 電池電圧チェック, 活線警告, 放電機能, オートパワーセーブ, 電池過放電防止機能
電源 単3形アルカリ乾電池(LR6)×4,
連続使用時間: 20h (測定端子間を開放して測定時)
測定可能回数: 1000回 (5秒ON/25秒OFFとして定格測定電圧を維持できる下限測定抵抗値を測定したとき)
寸法・質量 152 W×92 H×40 Dmm, 420 g (電池含む, テストリード含まず)
付属品 IR4011-10 テストリードL9787×1,
携帯用ケース×1, 取扱説明書×1, 単3形アルカリ乾電池(LR6)×4
IR4011-11 スイッチ付きリードセットL9788-11×1,
携帯用ケース×1, 取扱説明書×1, 単3形アルカリ乾電池(LR6)×4

(確度保証期間 1年)


日置(HIOKI)アナログメグオームハイテスタ IR4011-10/11のオプション

テストリード L9787

¥2,000
[-10 標準付属品]
アース側テストプローブとワニ口クリップが差し替え可能, 1.2m


スイッチ付きリードセット L9788-11

¥6,500
[-11 標準付属品]
アース側リードとのセット, 1m


日置(HIOKI)アナログメグオームハイテスタ IR4011-10/11の使用例

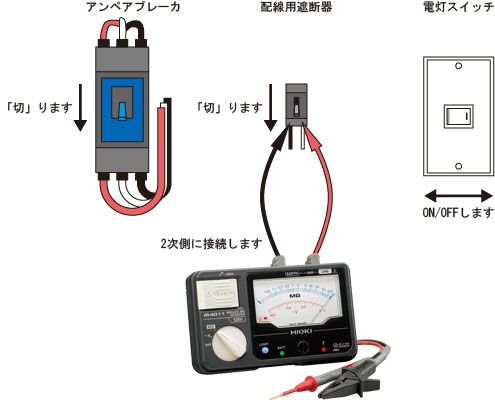

絶縁抵抗計を使用して電灯スイッチの絶縁をチェック

電灯工事が終わり通電する前に電灯系の絶縁状態をチェックします。
電灯スイッチから電灯までの経路の絶縁状態をチェックできます。


* アンペアブレーカ、電灯系の配線用遮断器を切ります。
* 絶縁抵抗計を配線用遮断器に接続します。
* 125V(100V)の試験電圧を出力します。
* 電灯スイッチがOFFのとき絶縁状態が良好であることを確認します。
* 電灯スイッチをONにすると抵抗値がゼロ付近(電灯の負荷抵抗分)になることを確認します。
* もしOFFのとき低い抵抗値を示せば絶縁不良、接続ミスが考えられます。
* もしONのとき高い抵抗を示せば接続ミスが考えられます。
