パラメータ設定器 PWCX (TMHX用)

クリックすると縮小します

パラメータ設定器 PWCX (TMHX用)

画像をクリックすると拡大します

■1台で複数温度計のパラメータ設定ができ、大幅なコスト削減。
■単三乾電池8本使用可能
■ACアダプタ(別売)でも使用可能

注文FAX お問合せ 見積依頼
製品名 価格
商品コード O-PWCX
パラメータ設定器 PWCX (TMHX用) ※定価 60,000円

パラメータ設定器 PWCX (TMHX用)の特長

e-CONで簡単接続

PWCXのみでは、放射温度計TMHXシリーズの各種パラメータが設定できます。
センサ用コネクタ(e-CON)により、温度計(TMHXシリーズ)とワンタッチで接続でき、ねじ回し等のわずらわしさがありません。

複数の放射温度計を1台で設定

PWCXが1台あれば、複数台の放射温度計を個別に設定できます。数多く温度計をお使いの場合は、とても便利です。

持ち運びが簡単

放射温度計TMHXシリーズにも電源供給ができ、ポータブルタイプで温度表示も可能です。
PWCXと放射温度計があれば、温度測定も可能です。


【TMHXシリーズの放射温度計】

ご使用用途に合った放射温度計
下記ご参照ください。

ローコストタイプ 放射温度計
TMHX-CNEシリーズ

放射温度計ローコストタイプ

微小スポット測定用 放射温度計
TMHX-CS

放射温度計極小スポット測定用

パラメータ設定器 PWCX (TMHX用)の仕様

型式 PWCX
温度計との通信方式、速度 RS232C準拠(出力スイング幅±4V) 5mS間隔max
温度計との接続 e-CON
放射率 保証範囲:0.3~1.0
設定範囲:0.050~1.000(設定分解能0.001)
反射補正機能付
アナログ出力1 TMHXシリーズ温度計のアナログ出力を直接出力
※詳細な仕様は温度計の取扱説明書参照
アラーム出力数 1
アラーム出力仕様 ヒステリシス設定幅:0~99.9℃,分解能0.1℃
フォトカプラ:DC24V,50mA
アラーム出力応答時間 5mS
ピークホールドリセット方式(※選択) 時間0.01~10Sec可変
放電:時間0.01~10Sec,レベル0.20~1.00
サンプルホールド外部入力 ENTキーによる更新
センサ補正機能 スパン:0.50~2.00 ゼロ:-50.0~+50.0℃( °F)
表示内容の選択 上段:温度/アラームH/アラームL/ブランク
下段:温度単位/放射率/アラームH/アラームL/ブランク
表示分解能 1℃と0.1℃の切替(1000℃以上は1℃) max3276℃
電源電圧 単三アルカリ乾電池8本
別売ACアダプタDC15V、1.2Amax
使用周囲温度湿度 -10~50℃
90%RH以下(結露のないこと)
保存周囲温度 -20~65℃
形状 ポータブル型

仕様が異なる他商品の対応も可能。カタログをご確認の上、ご依頼ください。

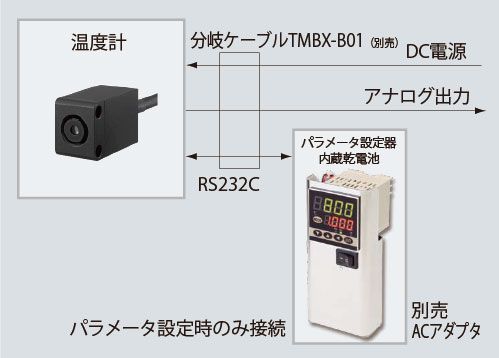

構成図

放射温度計構成図

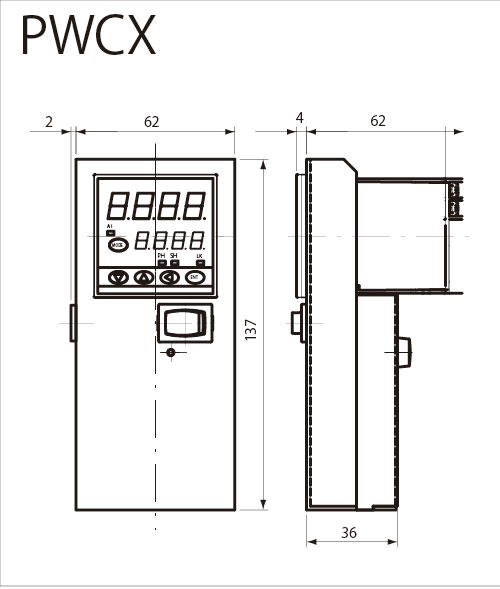

外形図

放射温度計外形図

こちらの製品もいかがですか?- 関連製品 -

放射温度計TMHX-CS

■標的サイズØ0.7mmの超極小測定ができ、小さな部品も測定可能 ■実効波長 5~6.8µ ■温度範囲 0~500℃

表示設定器高機能版TMCX-HA (TMHX用)

■大型表示LEDの採用で温度表示値が見やすい ■RS-485標準装備。温度支持値をデジタルで外部機器に送信可能 ■外部機器よりRS485通信で、照準ライトの制御が可能。

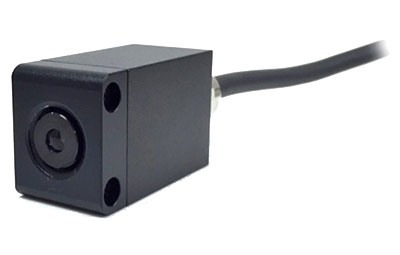

放射温度計TMHX-CNEシリーズ
