Ａ＆Ｄ X線異物検査機AD-4991シリーズ（HACCP用異物混入検査機）
クリックすると縮小します
画像をクリックすると拡大します
高感度異物検査で、製品の安全と安心をサポート。
コントラスト強調機能による異物検出感度アップ(標準ソフトウェアに搭載)
・便利で豊富な検査機能(異物検出、形状検査、個数検査、マスキング機能、質量推定)
・シグナルタワー（3色・警報音付き）を標準装備。
・検査室内は防塵防水IP66準拠。
・USBメモリを用いた画像のインポート入力及びレポート出力。
HACCPの導入義務化（食品衛生法改正による）
教育機関などは、国からDXの予算がついている為、補助金を使ってデジタル化。
弊社ではメーカー(Ａ＆Ｄ)と協力して、全国へ対応しております。
現地校正可能。営業担当が商品の説明に伺うことも可能です。
注文FAX
各種お問合せ
見積依頼
| 製品名 | 価格 |
|---|---|
|
商品コード H-AD4991-2510
Ａ＆Ｄ X線検査機 AD-4991-2510（HACCP用 X線異物混入検査機。コントラスト強調機能つき）
※引合見積 ●打合せ・仕様確認が必要です
|
価格は一例 仕様は相談
税別 3,100,000円 （税込 3,410,000円） |
|
商品コード H-AD4991-2515
Ａ＆Ｄ X線検査機 AD-4991-2515（HACCP用 X線異物混入検査機。コントラスト強調機能つき）
※引合見積 ●打合せ・仕様確認が必要です
|
価格は一例 仕様は相談
税別 3,800,000円 （税込 4,180,000円） |
|
商品コード H-AD4991-3530
Ａ＆Ｄ X線検査機 AD-4991-3530（HACCP用異物 X線混入検査機。コントラスト強調機能つき）
※引合見積 ●打合せ・仕様確認が必要です
|
価格は一例 仕様は相談
税別 5,000,000円 （税込 5,500,000円） |
|
商品コード H-AD4991-4530
A&D X線検査機 AD-4991-4530（HACCP用 X線異物混入検査機。コントラスト強調機能つき）
※引合見積 ●打合せ・仕様確認が必要です
|
価格は一例 仕様は相談
税別 6,650,000円 （税込 7,315,000円） |
|
オプション品
|
税別 200,000円 （税込 220,000円） |
生産ライン検査の便利で豊富な検査機能
異物検出機能
高精度で大、中、小、線状、濃淡など異物レベル分け判定が可能です。

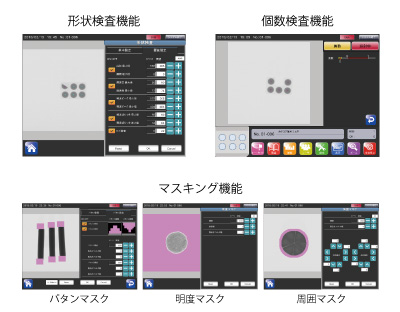

形状検査機能
製品の異形やワレ、カケなどの形状不良の検査が可能です。
個数検査機能
正量品を登録することで、万一の欠品や位置ずれも見逃しません。
マスキング機能
商品に合わせてマスキングすることで誤検出をなくし、検出感度が向上できます。
質量推定機能
X線の検査画像から検出物の質量を推定します。
特長
高感度異物検査で製品の安全と安心をサポートします。

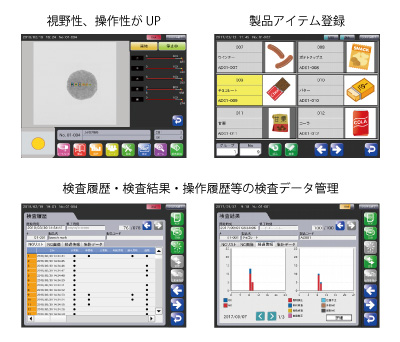

見やすい15インチカラータッチパネル
視野性、操作性が格段にアップ
大画面による検査画像の確認が可能
スリムデザインによる小型・省スペースを実現
小型化設計（機長800mm、機幅575mm）により、多様な設置環境にフレキシブルに対応可能
1,000品種登録(画像データも一緒に保存)
1グループ100品種登録で10グループ登録可能
製品アイテムが多くても安心
どなたでも使いやすい、直観操作
直観的なグローバルデザイン（アイコンなど）により、A&D製のウェイトチェッカや金属検出機と同様に直観的な操作性を実現
USBメモリを用いた画像のインポート入力およびレポート出力
製品画像および試験片画像を、USBメモリから取り込み登録
検査機の性能点検の際、製品の向きを変えながら繰り返し検査し、評価レポートをUSBメモリに出力。試験条件、製品画像、試験片画像、X線画像などを評価レポートに出力（特許申請中）
検査履歴データをUSBメモリに転送可能
サニタリー構造でメンテナンス性が向上
検査室内はIP66準拠
脚は丸パイプを使用して、清掃簡単

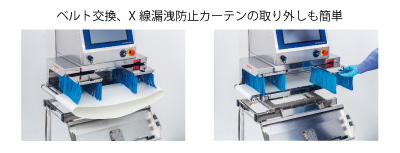

ベルト交換も簡単でメンテナンス時間も短縮
X線漏洩防止カーテンの取り外しも簡単
万一の取り付け忘れ監視機能付き
Ａ＆Ｄ X線異物検査機AD-4991シリーズ（HACCP用異物混入検査機）の安全設計

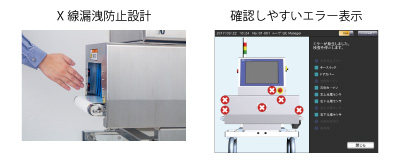

X線の漏洩防止設計
Ｘ線漏洩防止カーテン、手挿入監視安全センサーにより安心してご使用頂けます。
エラー表示
検査中にエラーが発生すると検査が停止、一目でエラー箇所の確認が可能です。

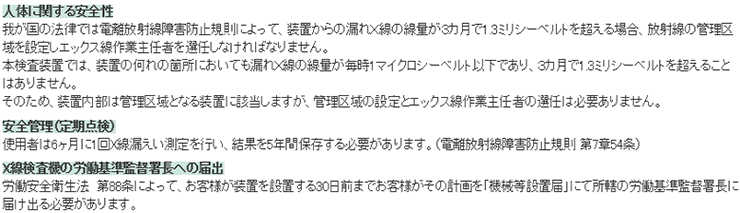

X線検査機の安全について
仕様
| 型名 | AD4991-2510 | AD4991-2515 | AD4991-3530 | AD4991-4530 |
|---|---|---|---|---|
| ベルト幅 | 250mm | 250mm | 350mm | 450mm |
| 機長 | 800mm | 800mm | 800mm | 1000mm |
| パスライン | 720～860mm | 720～860mm | 720～860mm | 720～860mm |
| X線出力 | 100W（50kV_2mA） | 150W（50kV_3mA） | 300W（75kV_4mA） | 300W (75kV_4mA) |
| ベルト速度 | 10～45m/min | 10～70m/min | 10～45m/min | 10～40m/min |
| 搬送重量 | 5kg | 5kg（※1） | 5kg | 10kg（※1） |
| 検査可能寸法 |  |
 |
 |
|
| 最大消費電力 | 約570VA（※2） | 約670VA（※2） | 約900VA（※2） | 約1kVA（※2） |
| 本体質量 | 約90kg | 約105kg | 約165kg | 約225kg |
（※1）速度により制限があります。
（※2）選別機接続時の最大消費電力です。
共通仕様
| 使用環境 | 0～35℃ 30～85％RH 結露なきこと |
|---|---|
| 保護等級 | 検査室内：IP66準拠 |
| 電源 | AC100～240±10％ 単相 50/60Hz D種接地（※3） |
| 表示操作画面 | 15インチTFTカラーLCD タッチパネル |
| 筺体材質 | SUS304 |
| ベルト材質 | ポリウレタン 抗菌防カビ仕様（※4） |
| 遮蔽カーテン | タングステンカーテン |
| X線漏洩線量 | 筺体外壁全周：1μSv/h以下 |
| 通信機能 | ・1000BASE-T (PostScript対応プリンタ、Modbus TCP、検査データ出力)
・RS-232C (シリアル通信対応プリンタ、品番連動) ・RS-485 (シリアル通信対応プリンタ、Modbus RTU) ・USB (PostScript対応プリンタ、検査データ出力、画像取込) |
| 外部入力 | 無電圧接点入力 8点（※5） |
| 外部出力 | リレー接点出力 8点（※5） |
| 登録品種数 | 1000品種（10グループ×100品種） |
（※3）電源ケーブルは付属しません。別売りの電源ケーブルをご購入頂くか、お客様にてご用意願います。
（※4）食品衛生に関する厚生省告示第370号に合格。
（※5）オプションで更に8点追加可能です。
