電圧データロガーMCR-4Vマルチチャンネル

クリックすると縮小します

画像をクリックすると拡大します

校正書類の発行可:短納期/有償

1台で4チャンネルの電圧測定・記録ができるデータロガー。

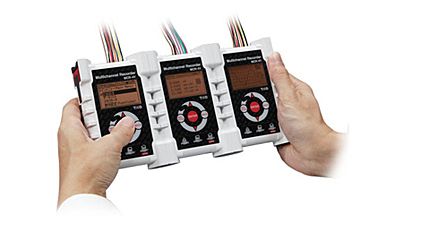

本体は4台まで連結でき、最大16チャンネルの同期測定が可能です。

送料/代引手数料無料本体のみ

校正付見積を依頼

製品名	価格
商品コード ON-MCR4V 即納電圧データロガーMCR-4V マルチチャンネル	税別 37,400円（税込 41,140円）

「マルチチャンネルレコーダ MCR-4V」は、1台で4チャンネルの電圧測定・記録ができるデータロガー

本体は4台まで連結でき、最大16チャンネルの同期測定が可能です。

多チャンネルデータロガーでは画期的な電池駆動を実現。

最短2msecで記録し、分解能は最小10μVで高速・精密な測定ができます。

記録データはUSBによる直接通信のほか、本体に挿し込まれたSDカードにデータを転送してパソコンに移すことも可能です。

また、レコーダ本体の液晶でもグラフ表示、閲覧できます。

電圧データロガーMCR-4Vの特長

測定チャンネル	電圧 4ch
入力方式	スキャニング方式, 差動入力, 全チャンネル絶縁
絶縁	USB, 各チャンネル間, プレヒート絶縁耐圧 : 最大50V
測定レンジ	±300mV, ±1.5V, ±6V, ±24V, Auto (*1)
精度	測定レンジ ±300mV: ±(0.3％ + 0.06mV) ±1.5V : ±(0.3％ + 0.3mV) ±6V : ±(0.3％ + 0.6mV) ±24V : ±(0.3％ + 2.4mV) Auto : 使用中の測定レンジに準じる
測定分解能	50～60 Ｈｚフィルタ ON　: 0.01 mV 50～60 Ｈｚフィルタ OFF : 0.1 mV
記録方式	瞬時値, 平均値, 平均Fine
記録間隔	2, 5, 10, 20, 50, 100, 200, 500 ミリ秒 1, 2, 5, 10, 15, 20, 30 秒 1, 2, 5, 10, 15, 20, 30, 60 分 (チャンネル数, 測定レンジ, フィルタ設定により最短間隔は異なる)
データ記録容量	フルデータ 480,000 個 (*2) 1ch記録時 : 最大 480,000 個/ch 2ch記録時 : 最大 240,000 個/ch 3ch記録時 : 最大 160,000 個/ch 4ch記録時 : 最大 120,000 個/ch
通信インターフェース	USB通信
電源	単3アルカリ電池 x 2 (ニッケル水素電池も使用可能), USB電源
電池寿命 (*3)	単3アルカリ電池: 約 4.5～150 日
本体寸法	H 120 mm x W 75 mm x D 32 mm
質量	約190 g (電池含む)
本体動作環境	温度: 0 ～ 50 ℃ 湿度: 90 ％RH 以下 (結露しないこと)
付属品(*4)	単3アルカリ電池 x 2, USB通信ケーブル (US-15C), 取扱説明書 (保証書付) 一式

*1：Autoの場合は測定中の電圧に応じてレンジが自動で切り替わります。
*2：1回の記録がフルデータに満たない場合、最大30回まで記録できます。
*3：電池寿命は測定間隔、フィルタ ON/OFFなどにより異なります。本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。
*4：専用ソフトウェアはこちらからダウンロードしてください。

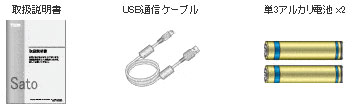

電圧データロガーMCR-4Vの付属

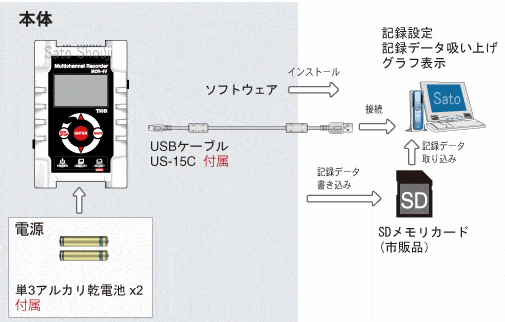

電圧データロガーMCR-4Vの構成
