イマダ デジタルフォースゲージ ZTA/ZTSシリーズ 高荷重型

クリックすると縮小します

イマダ デジタルフォースゲージ ZTA/ZTSシリーズ 高荷重型

画像をクリックすると拡大します

校正書類の発行可:有償


●最大5000Nまで対応の高荷重型デジタルフォースゲージ
●最大2000回/秒の高い追従性で荷重値をより正確にキャッチ
●高輝度の見やすい表示と画面をカスタマイズできるマルチ表示機能。
●変位計搭載スタンドと接続し、荷重―変位測定が可能です。(ZTAシリーズ)
●USBメモリへの連続データ記録可能。(ZTAシリーズ)
●2つのピーク値を取得可能(ZTAシリーズ)

この製品は販売終了いたしました。

イマダ デジタルフォースゲージ ZTA/ZTSシリーズ 高荷重型の仕様

品番 ZTSシリーズ ZTAシリーズ
精度 ±0.2%F.S.±1digit
測定単位 N, (mN, kN)(※1)
表示 符号付4桁
表示更新 16回/秒
サンプリング速度 最大2000回/秒(※2)
バッテリー動作時間 約8時間(約2時間満充電)(※3)
オーバーロード値 定格約200%
使用環境 温度:0~40 ℃ 湿度:20~80 %RH
機能
  • マルチ表示(上下2段選択表示)・ピークホールド(引張および圧縮)
  • 内部メモリ(1000データ)・コンパレータ(合否判定)
  • 画面表示反転・符号反転・ゼロリセットタイマ・+NGアラーム
  • オフタイマ(自動電源オフ)・感度設定・カレンダー表示・設定ロック
1st2ndピーク検出・荷重ピーク時変位検出・
指定荷重時変位リセット
出力機能 USB/RS232C・ミツトヨデジマチック(※4)・2VDCアナログ出力(D/A)・コンパレータ3段階(-NG/OK/+NG)・オーバーロード警告
サブコンパレータ2段階(大小判定出力)・
USBメモリ・変位
オーバーロード警告 約110%F.S.(メッセージ表示・アラーム音)
外部接点 センド(接点ホールド)/ゼロリセット/ピークON・OFF設定
本体重量 約1100g(※5)

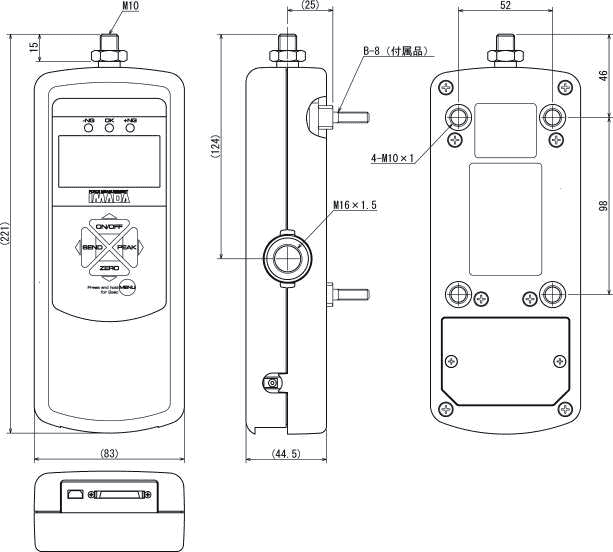

外観形状 W83xD44.5xH221mm
付属品

ACアダプタ・検査成績書・ドライバCD(データロガー簡易ソフトウェア:Force Logger)

アタッチメント(レンジにより付属は異なります)・USBケーブル・収納ケース

USBメモリ用アダプタ(※6)

※1 5N以下モデルはmN、1000N以上は kNの表示も可能です。また、換算値として kg(g:5N 以下レンジ)の単位表示も可能です。
※2 USBメモリでの連続データ取得は最大100回/秒となります。(100回/秒、50回/秒、1回/秒の中から切り替え可能)
※3 USBメモリもしくは変位計接続時はバッテリー消費が多くなります。
※4 ミツトヨデジマチック入力対象製品でも使用できないものもございます。
※5 レンジにより重量は若干異なります。
※6 USBメモリは付属しておりません。




ZTA・ZTSシリーズ対応グラフ描画ソフトウェア Force-Recorder(Standard/Light)

・デジタルフォースゲージZTSシリーズ対応ソフトウェア

・荷重-時間グラフの描画が可能

・最大2000個/秒のデータ通信によりリアルタイムでのグラフ描画が可能

・フォースゲージの機能設定、保存が可能

・標準タイプは5つのグラフまで表示比較可能
