アコー 普通騒音計6236 (NA-0038付)

クリックすると縮小します

アコー 普通騒音計6236 (NA-0038付)

画像をクリックすると拡大します

校正書類の発行可:有償


1/1、1/3オクターブ実時間分析カード(標準付属)を装着すれば、騒音計測の評価に有用なNC値をリアルタイムで表示することができます。

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード K-SD6236
納期をご確認ください
普通騒音計6236検定なし ※1/1,1/3オクターブ実時間分析カード(NA-0038)付
税別 198,000円
(税込 217,800円)
商品コード K-SD6236K
納期をご確認ください
普通騒音計6236検定つき ※1/1,1/3オクターブ実時間分析カード(NA-0038)付
税別 220,000円
(税込 242,000円)
商品コード K-2127
納期を確認下さい
アコー 音響校正器 TYPE2127
税別 55,000円
(税込 60,500円)
商品コード VCA-002-01
即納
オプション品
防滴バッグWP-11 サトテック
税別 500円
(税込 550円)

アコー 普通騒音計6236 (NA-0038付)の特長

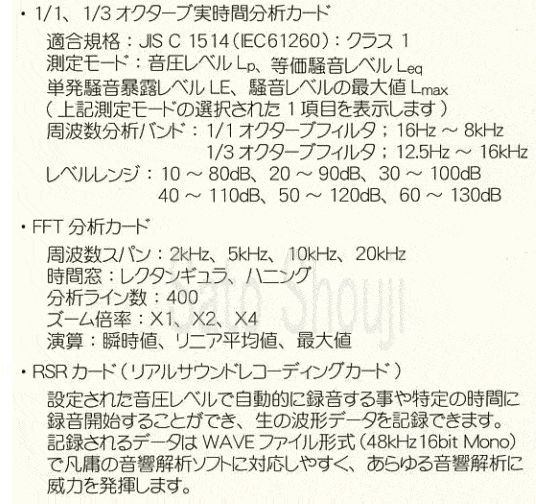

プログラムカード(SDカード)による機能拡張

  • プログラムカード(SDカード)に差し替えることでTYPE6236へ必要な分析を行うための機能を追加することが可能になります。
  • -1/1、1/3オクターブ実時間分析カード標準付属
  • -FFT分析カード ※オプション
  • -RSRカード(リアルサウンドレコーディングカード)※オプション

NC値表示機能を搭載

NC値表示機能搭載!!

6236へ"1/1、1/3オクターブ実時間分析カード"が装着されていれば、騒音計測の評価に有用なNC値をリアルタイムで表示することができます。


高性能マイクロホンの搭載

  • 高性能エレクトレットコンデンサマイクロホン(TYPE6236:TYPE7052NR/TYPE6238:TYPE7146NR)を採用しました。
  • 測定可能な周波数範囲は、TYPE6236:20Hz~20kHz、TYPE6238:5Hz~20kHzであり、可聴域全体をカバーすることができます。

マイクロホンは高堅牢

  • 『マイクロホンは壊れやすく、頻繁な買い替えが発生するもの……』
  • そんな常識を打ち破るべく研究開発を重ねてきたマイクロホンは高堅牢。
  • 近年、激減したマイクロホン修理の発生率はお客様からの確かな評価の証。様々な強度試験をクリアしたマイクロホンは、従来のデリケートすぎる取り扱いからお客様を解放し、音響計測に集中できる環境を提供致します。

測定項目

騒音レベル(LA)

動作特性を「FastかSlow」、周波数補正を「A特性」にすることで騒音レベルを測定できます。
ディスプレイには、騒音レベルの瞬時値が表示されます。デジタル表示は「1秒毎」に、バー表示は「0.1秒毎」に更新されます。

音圧レベル(Lp)

動作特性を「FastかSlow」、周波数補正を「Z特性」にすることで、音圧レベルを測定できます。
ディスプレイには、音圧レベルの瞬時値が表示されます。デジタル表示は「1秒毎」に、バー表示は「0.1秒毎」に更新されます。

等価騒音レベル(LAeq)

動作特性を「FastかSlow」、周波数補正を「A特性」に設定します。 測定時間は、1秒/3秒/5秒/10秒/1分/5分/10分/15分/30分/1時間/8時間/12時間/24時間から選択できます。 また、マニュアル測定も行うことが出来ます。計測中に、「Pause」ボタンを押すと、直前の3秒、又は、5秒のデータを削除することもできます。ディスプレイには、LAeqの途中経過値が表示されます。

時間率騒音レベル(LX)

騒音レベルや、等価騒音レベルの準備をします。 「Start」キ-を押します。 時間率騒音レベル(Lmax,L05、L10、L50、L90、L95、Lmin)と、単発騒音暴露レベル(LAe)、騒音レベル(LA)、等価騒音レベル(LAeq)を同時に計測することができます。

補助演算機能

  • ピーク音圧レベル(Lpeak)
  • 区間内最大騒音レベルのパワー平均値(Latm5)

仕様

型式 6236
型式承認番号 第SLS101号
品名 普通騒音計
適合規格 計量法 普通騒音計
JIS C1509-1 :2005 クラス2
IEC 61672-1:2002 ClassII
周波数範囲 20Hz~20kHz
(計量法20Hz~8kHz)
マイクロホン型式 (感度) TYPE 7052NR
(1/2エレクトレットコンデンサマイクロホン)
(-33dB、単体-31dB)
測定レベル A特性:28~130dB
C特性:36~130dB
Z(FLAT)特性:38~130dB
C特性ピーク音圧レベル:55~141dB
Z(FLAT)特性ピーク音圧レベル:60~141dB
自己雑音レベル 測定レベル(範囲)の下限値は自己雑音レベルより6dB以上
レベルレンジ 10dBステップ 6段階
20~80dB、20~90dB、20~100dB
20~110dB、30~120dB、40~130dB
リニアリティレンジ 100dB
動特性 Fast、Slow、Impulse
周波数補正回路 A、C、Z(FLAT)
測定項目 騒音レベル(LA)、音圧レベル(LC/Lp)
等価騒音レベル(LAeq)、単発騒音曝露レベル(LAE)
騒音レベルの最大値(LAmax)、騒音レベルの最小値(LAmin)
時間率騒音レベル(任意に選択された5値、LAN)
ピーク音圧レベル(Lpeak)、C特性ピーク音圧レベル(LCpeak)
区間内最大騒音レベルのパワー平均値(LAtm5)
インパルス騒音レベル(LAI)
インパルス等価騒音レベル(LAIeq)
測定時間 1s/3s/5s/10s
1min/5min/10min/15min/30min
1h/8h/12h/24h
手動(最大199h59h59s)
サンプリング間隔 20.8μs(Leq、Lmax、Lmin)、100ms(LN)
直前データ除去機能 一時停止ボタンにより直前の3sまたは5s間のデータ除去機能
記録開始:自動または手動選択可能
タイマー機能 任意時刻での測定開始・停止が可能
表示器 LEDバックライト付き液晶(128x64ドット)
デジタル表示 数値表示:4桁、表示周期:1s
バー表示 表示周期:0.1s
警告表示 Over:過負荷(スケール上限より+3dBで表示)
Under:過小信号(スケール下限より-0.6dBで表示)
バッテリー表示 残量5段階表示
時計機能 内蔵(年/月/日/時:分:秒)
一時停止機能 通常の一時停止の他、直前データ除去
校正信号 内蔵発振器により電気的校正(1kHz正弦波)
AC出力 φ2.5ジャック
出力電圧:1Vrms(FS)、出力抵抗:600Ω、負荷抵抗:10kΩ以上
DC出力 φ2.5ジャック
出力電圧:2.5V(FS)、0.25V/10dB
出力抵抗:50Ω、負荷抵抗:10kΩ以上
実効値検出回路 真の実効値検出回路(デジタル演算方式)
演算 デジタル方式
データ記録 瞬時値又は演算値を内蔵メモリー又はメモリーカード(SDカード)へ記憶
マニュアル記録:騒音レベル、演算値、記録時間、サンプリング間隔を内蔵メモリー又はメモリーカード(SDカード)へ記録
オート記録:100msec、200msecまたは1secごとの騒音レベル、あるいはLAeq、1secをメモリーカード(SDカード)へ連続記録、タイマ機能あり
演算カード装着時:演算処理結果を記録
I/O端子 パソコンによる騒音計の制御
データ出力、および、専用プリンタへの直接出力
USBインターフェースによる騒音生波形のデジタル出力
コンパレータ出力 設定レベルによるコンパレータ機能
電源 単3アルカリ電池LR6 4本またはACアダプタ
電池寿命 アルカリ乾電池:約9時間
バックライト点灯時の電池寿命は約1/3
消費電流:150mA(6V入力時) 演算機能OFF
使用温度・湿度 温度:-10~50℃
湿度:30%~90%RH(結露しないこと)
寸法 86(W) x 285(H) x 46(D)
重量 約450g(電池を含む)
【1/1、1/3オクターブ実時間分析カード】
適合規格 JIS C 1514(IEC61260):クラス1
測定モード 音圧レベル(Lp)、等価騒音レベル(Leq)
単発騒音曝露レベル(LE)、騒音レベルの最大値(Lmax)
(上記測定モードの選択された1 項目を表示します)
周波数分析バンド 1/1 オクターブフィルタ:
16Hz,31.5Hz,63Hz,125Hz,250 Hz,500Hz,1kHz,2kHz,
4kHz,8kHz,AP,OA
1/3 オクターブフィルタ:
12.5Hz,16Hz,20Hz,25Hz,31.5Hz,40Hz,50Hz,63Hz,80Hz,
100Hz,125Hz,160Hz,200Hz,250Hz,315Hz,400Hz,500Hz,
630Hz,800Hz,1kHz,1.25kHz,1.6kHz,2kHz,2.5kHz,3.15kHz,
4kHz,5kHz,6.3kHz,8kHz,10kHz,12.5kHz,16kHz,AP,OA
レベルレンジ 10dBステップ 6段階
10~80dB、20~90dB、30~100dB
40~110dB、50~120dB、60~130dB

1/1,1/3オクターブ実時間分析カード

オクターブ分析カード挿入時のディスプレイ表示


1/1オクターブ表示

オクターブ分析カード挿入時のディスプレイ表示


1/3オクターブ表示


オクターブ分析カード挿入時のNC値表示

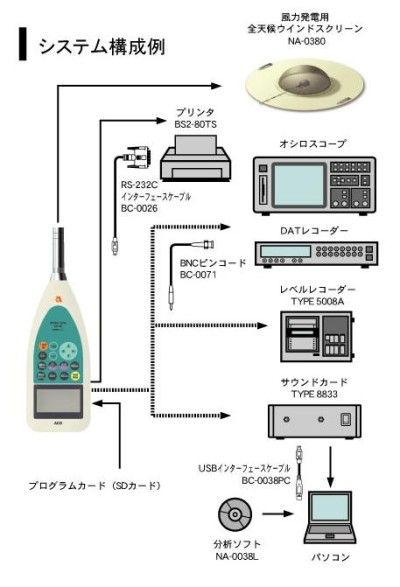

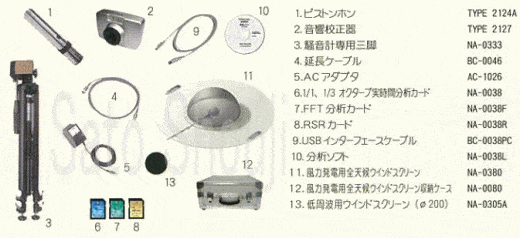

拡張機能
