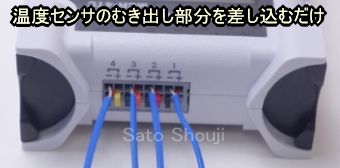

プラグ不要でむき出しの温度センサの使用可能

温度を計測する部分は接点なので先端部をねじるだけ

Ｔ＆Ｄ 温度データロガーMCR-4TC（熱電対対応）の使用事例

• 配管の温度記録
• ボイラーの温度記録
• 調理釜、フライヤー、オーブンの温度記録
• 低温冷凍庫の温度管理
• 電子基板の温度試験

K熱電対ガラス被覆φ0.32mmｘ25ｍ（別売り）　

　温度計測範囲：-60～+400℃
　先端加工なし
　オーブンや炉、ヒーター、煙の温度測定などにも対応可能

Ｔ＆Ｄ 温度データロガーMCR-4TC（熱電対対応）の特長

1台で4チャンネル - 連結して最大16チャンネルの同期記録

　本体はMCR-4Vも含め4台まで連結でき、最大16チャンネルの同期記録が可能です。
　本体を連結すると左側にあるMCR-4TCがマスタ機となり、その他はスレーブ機として位置づけられます。
　記録開始・記録停止はマスタ機のみで操作でき、主な記録設定項目( 記録モード、記録方式、フィルタ設定、記録間隔、記録チャン ネル) が、記録開始のタイミングで同期されます。

* MCR-4Vと連結する場合、記録インターバルや平均値記録時のサンプリング間隔などはMCR-4Vの仕様に制限されます。

単3アルカリ電池2本で駆動

多チャンネルデータロガーでは画期的な電池駆動を採用。電源がない場所でも測定が可能です。USB電源も使用できます。

多種の熱電対センサに対応 ( K, J, T, S, R )

多種の熱電対センサに対応していますので、使用するセンサによって -270.0から1760.0 ℃まで、幅広い温度測定が可能になります。

SDメモリカードを使って長期間の記録

本体内蔵メモリで最大96万個のデータを保存できます。さらに本体にSDメモリカードを挿し込み、自動保存できるので長期間の記録が可能です。パソコンにデータを移すことも簡単です。 連結して使用している場合は、USBによる直接通信をすれば、マスタ機・スレーブ機すべての記録データを一度に吸い上げることが可能です。

SDメモリカードに自動データ保存

本体内蔵メモリの記録容量がいっぱいになるたびに、SDメモリカードにデータを自動保存します。高速記録でも長時間の連続記録が可能です。

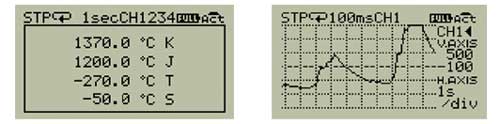

リアルタイムにデータ確認

計測中のデータを本体液晶で確認できます。

タッチパッドで簡単操作

スマートなタッチ方式の操作パネルを採用。本体の表示や設定の変更を感覚的に行えます。

各チャンネルは絶縁

各チャンネル間及びUSBは絶縁しているので、測定点を剥き出したまま設置可能です。

Ｔ＆Ｄ 温度データロガーMCR-4TC（熱電対対応）の使用事例

• 配管の温度記録
• ボイラーの温度記録
• 調理釜、フライヤー、オーブンの温度記録
• 低温冷凍庫の温度管理
• 電子基板の温度試験

Ｔ＆Ｄ 温度データロガーMCR-4TC（熱電対対応）の製品仕様

測定チャンネル	温度 4ch
対応センサ	熱電対K,J,T,S,Rタイプ
測定範囲	Kタイプ : -270 ～ 1370 ℃ Jタイプ : -210 ～ 1200 ℃ Tタイプ : -270 ～ 400 ℃ Sタイプ : -50 ～ 1760 ℃ Rタイプ : -50 ～ 1760 ℃
入力インピーダンス	約 1 MΩ
精度(※1)	熱電対測定精度 K, J, T タイプ: ±(0.5 ℃ + 読み値の0.3 %) [-100 ℃ 以上において] S, R タイプ : ±(1.5 ℃ + 読み値の0.3 %) [100 ℃ 以上において] （センサの誤差含まず） 冷接点補償精度 ±0.5℃ [ 本体環境温度 10～40 ℃ において ] ±0.8℃ [ 上記以外の本体環境温度において ]
測定分解能	0.1 ℃
記録方式	瞬時値, 平均値
記録間隔	100, 200, 500 ミリ秒 1, 2, 5, 10, 15, 20, 30 秒 1, 2, 5, 10, 15, 20, 30, 60 分
データ記録容量(※2)	1 ch記録時 : 最大 960,000 個/ch 2 ch記録時 : 最大 480,000 個/ch 3 ch記録時 : 最大 320,000 個/ch 4 ch記録時 : 最大 240,000 個/ch
記録モード	エンドレス (本体内蔵メモリの空き容量がなくなると、記録中のデータの先頭から上書きして記録を継続) ワンタイム (本体内蔵メモリの空き容量がなくなると記録を停止)
記録開始方法	即時スタート, 予約スタート
同期記録	最大4台16chまで同期記録が可能 (MCR-4V の連結も可能)(※3)
通信インターフェース	USB通信
通信時間	フルデータ吸い上げ時間 約 1分30秒（スレーブ機: 約 4分30秒）
外部メモリ	SDメモリカード, SDHCメモリカード使用可能 (※4) (手動保存/自動保存)
電源	単3アルカリ電池 x 2 (ニッケル水素電池も使用可能), USB電源 (5V 250mA)
電池寿命 (※5)	4ch使用時 (単3アルカリ電池) 瞬時値 平均値 0.1 秒 約 5 日 約 5 日 0.5 秒 約 7 日 約 7 日 1秒 約21日 約 7 日 5秒以上 約60日 約21日 ( 1 ch使用時は 4 ch使用時の1.4倍の長さになります。)
入力端子	スクリューレス端子台 <適合電線> 単線 : φ0.32mm ～ φ0.65mm (AWG 28 ～ AWG 22) 撚線 : 0.08mm2～ 0.32mm2(AWG 28 ～ AWG 22), 素線径 φ0.12mm 以上 ムキしろ : 9 ～ 10mm
絶縁	CH1, CH2, CH3, CH4, USB間は絶縁 (電池端子, CH1～CH4入力端子間は非絶縁) 印加可能電圧 :±50 V 絶縁抵抗 : 50 MΩ以上（DC±250 V）
本体寸法	H 120 mm x W 75 mm x D 32 mm
質量	約190 g (電池含む)
本体動作環境	温度: 0 ～ 50 ℃ 湿度: 90 ％RH 以下 (結露しないこと)
付属品	単3アルカリ電池 x 2, USB通信ケーブル (US-15C), ソフトウェア (CD-ROM), カードスロットカバー, 取扱説明書 (保証書付) 一式

※1 : 強力なノイズ軽減機能を持っていますが、大きなノイズがあると測定値が変動することがあります。記録間隔200ms以下ではノイズ軽減機能の働きが弱くなるため、ノイズの影響を受けやすくなり、測定値の変動が大きくなることがあります。

※2 : 1回の記録がフルデータに満たない場合、最大30回まで記録できます。

※3 : 連結する機器の記録間隔や測定間隔などの仕様により、同期記録が開始できない場合があります。

※4 : 動作確認済みのメモリカードについては機能ページをご確認ください。

※5 : 電池寿命は周辺温度、記録間隔、測定チャンネル数、メモリカードへの保存回数などにより異なります。本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。

Ｔ＆Ｄ 温度データロガーMCR-4TC（熱電対対応）の各部の説明

MCR-4TC 各部の説明

1. 計測端子部
2. 連結部ツマミ
3. 液晶表示部
4. タッチパッド(ボタン操作部)
5. SDメモリカードスロット
6. USB通信コネクタ
7. 電池フタ
