A&D ウェイトチェッカーAD-4961

クリックすると縮小します

A&D ウェイトチェッカーAD-4961

画像をクリックすると拡大します

新設計のデジタルロードセルユニットと、高速処理が可能なCPUを搭載したコントロールボックスにより、クラス最高の選別精度(3σ):0.08gを実現しました。
営業担当が、商品の説明に伺うことも可能です。 (地域限定)
弊社ではメーカー(A&D)と協力して対応しております。

・特定計量法改正により2022年4月1日からウェイトチェッカーの検定が義務付け(12項目 )
・それ以前の機器に関して、現地検定で(6項目)で対応可能
・増税前の購入を推奨します。
(上記に関して、現在弊社で準備中です。)

注文FAX お問合せ 見積依頼
製品名 価格
商品コード H-AD4961-2K
A&D ウェイトチェッカーAD-4961-2KD-2035 ※引合見積。標準税別 868,000円
商品コード H-AD4961-6K
A&D ウェイトチェッカーAD-4961-6K-3050 ※引合見積。標準税別 1,100,000円

新設計のデジタルロードセルユニットと、高速処理が可能なCPUを搭載したコントロールボックスにより、クラス最高の選別精度(3σ):0.08gを実現しました。


本体標準価格 税別 868,000円  お見積りをご依頼ください。


A&D ウェイトチェッカーAD-4961の特長

クラス最高の選別精度(3σ):0.08gを持つウェイトチェッカー


    ■クラス最高性能
    新設計のデジタルロードセルユニットと、高速処理が可能なCPUを搭載したコントロールボックスにより、クラス最高の選別精度(3σ):0.08g*1を実現しました。
    *1:記載の選別精度は、最高値です。実際の選別品の形状、状態、設置環境により異なります。

    ■7インチカラータッチパネル
    表示部は7インチタッチパネルカラー液晶を採用しました。
    視認性、操作性が格段にアップしています。
    (音声ガイダンスによるサポート機能付です。)

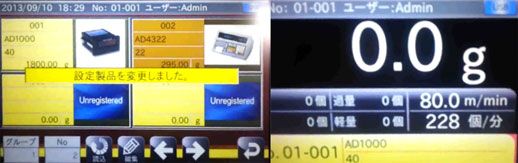

    ■USBメモリから画像の取り込み
    USBメモリから計量する製品の画像を本体に取り込むことが可能です。
    画像はサムネイル表示により簡単設定可能です。
    製品選択時に識別が容易に行えます。

    ■登録品種最大1,000
    測定する製品を10グループに分け、各グループ最大100件まで登録が可能です

    ■軽量・コンパクト化
    本体の外形が標準サイズで幅700mm、奥行き660mm、高さ710~860mm、約35kgと、超小型化を実現しました。設置や移動が簡単に行えます。

    ■洗えるIP65
    全体が水洗い可能で衛生的です。

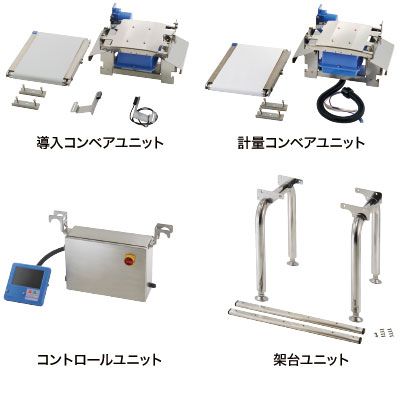

    ■ユニット化
    本体がユニット化されているので、必要な部位のみ修理や交換が可能です。
    輸送の手間や費用削減もでき、メンテナンス性、利便性が向上します。

    ■計量設定最適化
    処理個数(個/min)またはベルトスピード(m/min)を入力することにより、最適な計量条件を自動的に設定し、再現性の高い計量選別が可能。

    ■履歴機能
    設定変更操作の履歴を記録し、表示することが可能です。
    計量履歴機能と合わせ、HACCP管理に利用可能です。
    ユーザーを登録し、管理レベルによる操作の制限を行えます。
    • 「オペレータ」(作業者)
    • 「クオリティマネージャー」(品質管理者)
    • 「スーパーバイザー」(システム管理者)
    • 「アドミニストレーター」(管理責任者)

    と4段階に分けられ、各ユーザーに適切な管理レベルを割り当てることにより不用意な操作を避けることが可能です。*2

    *2 電源投入後の管理レベルは「オペレータ」に設定されています

    ■通信
    Ethernet通信により、外部機器(パソコン、プリンタ、PLC等)との接続が容易に行えます。
    ■Modbus通信
    Modbus RTU/Modbus TCPを実装しています。
    Modbus通信により、簡単にシームレスな接続が実現可能です。
    計量のスタート/ストップや、集計データ、品種変更等が外部機器から設定可能です。

    大きな画像はこちら

    ■多彩な外部入出力
    選別機出力、警報出力、金属検出入力、TCP/IP、USBインタフェースなどが標準装備されています。
    USBメモリへのデータの保存や、プリンタへの出力も可能です。
    ■プリンタでグラフ印刷
    Ethernet経由で、プリンタ(PostScript対応)から集計結果管理図などを出力可能です。
    また、USBメモリを装着することにより、上記集計結果管理図をpdfファイル形式で保存できます。
    ■便利な集計機能
    ヒストグラム(不良品を含めた度数)、平均値管理図、R管理図、全集計、正量集計、サンプル数集計、正量サンプル数集計を行う機能があります。
    また、本体メモリへ最大100件分の計量結果を記録できる計量履歴機能もあります。(USBメモリを装着することにより、記録件数を増やすことも可能です。)

     集計結果印刷例 管理図印刷例

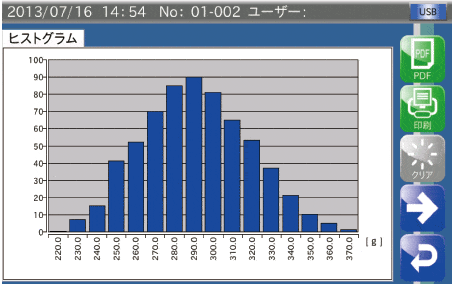

    ヒストグラム表示画面

    平均値管理表示画面

    A&D ウェイトチェッカーAD-4961の仕様

    モデル
    AD-4961-2KD-2035
    ひょう量 500g / 2,000g
    目量 0.01g/ 0.1g
    選別精度(3σ)*1 0.08g/ 0.18g
    選別能力 320個/min
    コンベアベルト幅 200mm
    計量コンベア機長 350mm
    搬送方式 ウレタンベルト
    ベルトスピード 15~120m/min
    最大計量品寸法 長さ:30~300mm 幅:200mm以下
    重量センサ 電気抵抗線式ロードセル
    表示部 7インチタッチパネルカラー液晶
    操作方法 タッチパネル(WVGA)、キースイッチ
    登録品種数 1,000品種(10グループ×100品種)
    通信機能 Modbus TCP / Modbus RTU / TCP/IP(ポストスクリプト対応プリンタ)/USB(USBメモリ、データ保存・画像取込用)*3
    外部入力 無電圧接点入力 4点
    外部出力 リレー接点出力 8点
    防塵・防水仕様 IP65準拠
    動作温度、
    湿度範囲
    -5~40℃、湿度85%以下(結露しないこと)
    電源 単相AC100~240V(+10%、-15%)、50/60Hz 約180VA
    外形寸法 *2 W:700mm D:660mm H:710~860mm
    質量 *2 約35kg
    材質 表示部:ABS樹脂
    コンベア部:アルミニウム(アルマイト処理) 一部ABS樹脂
    コントロールボックス部:ステンレス
    脚部:ステンレス
    • *1 記載の選別精度は、最高値です。 実際の選別品の形状、状態、設置環境により異なります。
    • *2 外形寸法、質量は選別機なしの標準状態での値です。
    • *3 USBメモリは、FAT32でのフォーマットが必要です。
    • ※この仕様では、電源ケーブルは付属しません

    防水仕様のため、電源ケーブルはお客様にてご用意、または設置業者による手配となります。ケーブル径はφ4~φ7mmのものをご用意願います。
    詳しくは、お問合せください。


    A&D ウェイトチェッカーAD-4961のオプション

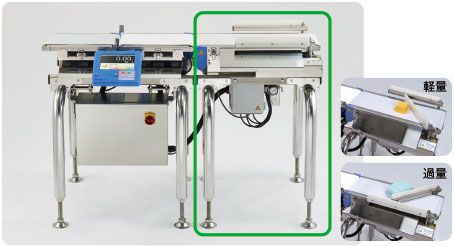

    フリッパータイプ選別機AD4981-2057 標準価格 税別418,000円

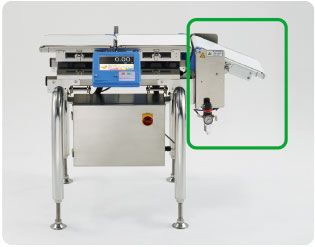

    コンベアドロップタイプAD4982-2035 標準価格 税別250,000円
