A&D ウェイトチェッカ AD-4963シリーズ 自動重量選別機【型式承認モデル】

メーカーと協力して全国へ対応
現地校正可能

クリックすると縮小します

A&D ウェイトチェッカ AD-4963シリーズ 自動重量選別機【型式承認モデル】

画像をクリックすると拡大します

クラス最高の選別精度0.08gを実現。
計量設定最適化により再現性の高い計量選別を実現。
従来に比べ、高速域の選別精度が最大80％向上 ※当社比

■ 型式承認モデル
■ 自動で最適設定してくれるので初めての方でも安心操作
■ 防水構造：IP65。操作パネルはステンレスカバーをオプションで用意
■ バーコードを読み取り、製品設定を自動変更
■ 豊富な外部インタフェースで、さまざまな通信に対応
■ PDF出力機能でレポート作成工数を削減。画面のスクリーンショットも保存可能
■ 検定対応機種

営業担当が、商品の説明に伺うことも可能です。 （地域限定）
弊社ではメーカー(Ａ＆Ｄ)と協力して対応しております。

設置調整費、送料、現地校正などの見積りは別途ご相談になります。

注文FAX 問い合わせる 見積を依頼
製品名 計量範囲 最小表示 価格
商品コード H-AD4963-600
A&D ウェイトチェッカ AD-4963-6001224（重量選別機） ※標準税別 1,300,000円（仕様により異なるので要相談） 		15～600g 0.2g
商品コード H-AD4963-3K
A&D ウェイトチェッカ AD-4963-3K2035（重量選別機） ※標準税別 1,180,000円（仕様により異なるので要相談） 		140～3000g 1g
商品コード H-AD4963-5K
A&D ウェイトチェッカ AD-4963-5K3050（重量選別機） ※標準税別 1,450,000円（仕様により異なるので要相談） 		420～5000g 2g

特長

ご注文から検定受検まで、業界最速対応

標準仕様品は在庫を保有しているため、最短2週間で納品・検定まで対応（※）
※新品注文から検定合格までの最短期間（当社調べ）。特注仕様や複数台の場合と、北海道、沖縄、離島など一部地域は除く。
ご注文時に検定申請書の提出が必要です。

クラス最高の選別精度0.08gを実現

新設計のロードセルユニット、高速処理対応のCPUを搭載したコントロールボックスにより、クラス最高の選別精度を実現しました。

高速域の選別精度が従来比で最大80％改善

振動などの影響を受けにくい耐環境性のある設計、HPDF（ハイパフォーマンスデジタルフィルタ）のさらなる最適化により、従来モデルと比べ、高速域での選別能力が向上しました。

シンプルなユニット構造でメンテナンス性向上

計量・導入ユニット、コントローラユニット、架台のみのシンプルな構成です ダウンタイム削減をお客様と実現できるようお客様によるユニット交換も可能です。 ※

※AD-4963シリーズは型式承認モデルのため、ユニット交換に一部制限があります。

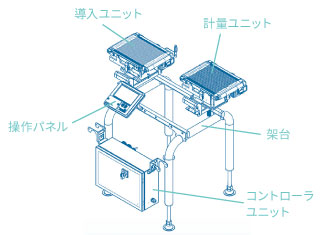

ユニット構造

自動で最適設定してくれるので初めてのかたでも安心操作

被計量物の質量、製品長、処理個数、ベルトスピード等の条件から、最適な計量条件を自動で設定します。動補正も自動で設定可能です。

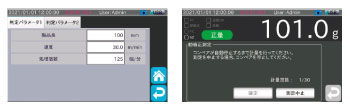

モニター画面

バーコード読み取りで製品設定を自動変更

商品のバーコードを読み取り、ウェイトチェッカの製品設定を自動で変更できます。

バーコード読み取りで設定を自動変更

防水IP65に標準で対応

HACCP管理などによる現場の水洗いに対応しています。

容易なトレーサビリティ管理

集計結果や管理図、ヒストグラムのPDF・CSVデータを出力可能です。（一部オプション）
表示画面をスクリーンショットで保存できるため、独自のマニュアル作成やレポート作成に画像をご利用いただけます。

スクリーンショットイメージ、PDF出力イメージ

豊富な通信機能

豊富な通信機能で、生産管理をサポートします。また、他の機器との連携もオプション不要で対応可能です。

【標準対応】
・RS-232C/RS-485（PC/ ドットインパクトプリンタ /Modbus RTU 等）
・100BASE-T（Modbus TCP/PostScript 対応プリンタ）
・IEEE 802.11b/g/n（ PC/ タブレット / スマートフォン）※1
・USB（USB メモリ、 データ保存・画像取込用）※2

※1 本機の無線LANは日本国内で使用可能なものとなります。海外で本機の無線LANを使用する場合は、
認証が取得されている国や地域に限られます。
※2 USBメモリは付属しません。

型式承認モデル・検定対象外モデル比較表

　 型式承認モデル 検定対象外モデル
使用条件 検定に合格するまで使用不可 －
特長 ・検定に合格することで取引または証明に使用可能
・継続的な検定合格による計量精度の確保		 ・検定を受けずにそのまま取引または証明に使用可能
・検定にかかわるコスト不要
・改造、メンテナンス等の制約なく使用可能

仕様

型名 AD-4963-6001224 AD-4963-3K2035 AD-4963-5K3050
計量範囲 15～600g 140～3000g 420～5000g
最小表示 0.2g 1g 2g
最高動作速度（※1） 330個/min 225個/min 100個/min
精度等級 XⅢ(1)
コンベアベルト幅 120mm 200mm 300mm
コンベア機長 240mm 350mm 500mm
ベルトスピード 15～50g：15～50m/min
50～600g：15～80m/min		 15～80m/min 10～50m/min
計量品寸法 長さ：22～200mm
幅：120mm以下		 長さ：30～300mm
幅：200mm以下		 長さ：80～450mm
幅：300mm以下
パスライン高さ（※2） 718～858mm 723～863mm 723～863mm
外形寸法（※3） W：604mm
D：662.5mm
H：755～895mm		 W：708mm
D：661.5mm
H：792～932mm		 W：708mm
D：661.5mm
H：785～925mm
質量（※3） 約35kg 約35kg 約50kg
外部入出力 無電圧接点入力８点、リレー接点出力８点
計量センサ 電気抵抗線式ロードセル
表示部 7インチタッチパネルカラー液晶（WSVGA）
登録品種数 1000品種
外装材質（表示部） ABS樹脂
外装材質（軽量部） ステンレス、PP樹脂
防塵防水仕様 IP65
使用環境 5～40℃　85%以下（結露しないこと）
※AD-4963-5K3050は、0～40℃です
電源（※5） 単相AC100V/200V

（※1）選別精度は最高値であり、被計量物の状態、本体の設置環境によって異なります。
（※2）弊社コンベアを載せた場合の値です。
（※3）本体のみの質量です。オプションや選別機等は含まれておりません。
（※4）検定に関する費用は含みません。検定費用の詳細はこちら
（※5）電源ケーブルは別売です。

外観図

AD-4963-6001224

AD-4963-6001224の寸法

AD-4963-3K2035

AD-4963-3K2035の寸法

AD-4963-5K3050

AD-4963-5K3050の寸法

オプション品

本体オプション

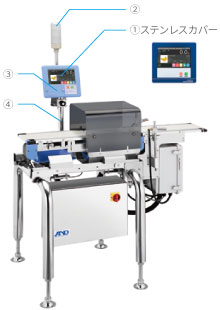

本体オプション品 ①ステンレスカバー AD-4961A-24※1
②表示灯（コンパレータ・ライト） AD-4961-02
③USBメモリ AX-USBFLASH-2G
④表示器スタンド AD-4961-01
AC電源ケーブル 3m:AX-KO1156A-300
5m:AX-KO1156A-500
リレー出力増設※2 DO4点：AD-4961A-43-1
DO8点：AD-4961A-43-2
無接点入力増設※2 DI8点：AD-4961A-A4

風防、乗り継ぎステー、ワークガイドは機種別オプションとなっております。
機種ページの仕様表を参照ください。
※1 AD-4961Aシリーズのみのオプションです。工場出荷時オプションになります。
※2 増設可能な点数に上限が有ります。詳細はご相談ください。

校正用分銅

F1級最大許容誤差（mg） 型式
500g ±2.5 AD-1603-500F1
1kg ±5.0 AD-1603-1KF1
2kg ±10 AD-1603-2KF1
5kg ±25 AD-1603-5KF1

ミニプリンタ

型式 AD-8126
方式 ドットインパクト方式
紙幅 57.5mm
印字スピード 約2.5行/分
印字文字数 24行/分
電源 専用ACアダプタ（標準付属）※
質量 約470g
外形寸法 W106×D180×H88mm
オプション プリンタ用紙(普通紙)：AX-PP137-S
プリンタ用紙(無塵紙)：AX-PP173-S
インクリボン(黒)：AX-IR-91B-S

※接続ケーブル（AX-KO5364-200）は標準付属（改造コード04000）

選別機※

フリッパー選別

アームの動作によりコンベヤ外へ自動排出します
用途：荷物・ケース / 高さのある袋物 / 最大3方向選別

フリッパー選別 型式 AD-4981-2057 AD-4981-2570 AD-4981-3585
ベルト幅 200mm 250mm 350mm
最大選別能力 120個/分 100個/分 80個/分
標準価格 418,000円～ 530,000円～ 650,000円～
エアー源 0.5MPa、0.2NL/回、Ø6mmポリウレタンチューブ 0.5MPa、0.4NL/回、
Ø6mmポリウレタンチューブ
オプション
（排出確認センサ）		 別途ご相談 1方向:AD-4981-2570-34
2方向:AD-4981-2570-35
3方向:AD-4981-2570-36

コンベヤドロップ選別

コンベヤの動作により、コンベヤ下へ自動排出します
用途：薄い袋物 / シート形状 / 最大2方向選別

コンベヤドロップ選別 型式 AD-4982-2035 AD-4982-2540 AD-4982-3550
ベルト幅 200mm 250mm 350mm
最大選別能力 150個/分 100個/分 60個/分
標準価格 331,000円～ 456,000円～ 625,000円～
エアー源 0.5MPa、0.3NL/回、Ø6mmポリウレタンチューブ 0.5MPa、0.9NL/回、
Ø6mmポリウレタンチューブ
オプション
（排出確認センサ）		 別途ご相談

プッシャー選別

エアシリンダによる押し出し動作でコンベヤ外へ自動排出します
用途：箱物 / 重い個包装品 / 最大2方向選別

プッシャー選別 型式 AD-4983-3050 AD-4983-5080
ベルト幅 300mm 500mm※
最大選別能力 60個/分 40個/分
標準価格 550,000円～ 851,000円～
エアー源 0.5MPa、2.6NL/回、
Ø8mmポリウレタンチューブ		 0.6MPa、4.33NL/回、
Ø8mmポリウレタンチューブ
オプション
（排出確認センサ）		 別途ご相談 AD-4983-5080-34

※ ローラーコンペヤです。

エアジェット選別

エアーを吹き付けることでコンベヤ外へ自動排出します
用途：軽い個包装品 / 最大3方向選別

エアジェット選別 型式 AD-4984-1246 AD-4984-2046
ベルト幅 120mm 200mm
最大選別能力 400個/分 320個/分
標準価格 328,000円～ 348,000円～
エアー源 0.5MPa、2.4NL/回、Ø10mmポリウレタンチューブ
オプション
（排出確認センサ）		 別途ご相談

※ 選別品の重量・寸法などにより、最大選別能力が異なります。選定時はご相談ください。
