リオン汎用振動計VM-82A

クリックすると縮小します

画像をクリックすると拡大します

校正書類の発行可:有償

■汎用振動計VM-82の後継機種
■加速度、速度、変位の3モード対応
■最大1000個のデータを保存回転機械を中心とした産業用機械の保守管理、点検に用いられる振動計
■加速度、速度、変位を適切な周波数範囲で測定し、機械の振動状態を評価します

送料/代引手数料無料本体のみ

注文FAX

問い合わせる

見積を依頼

校正付見積を依頼

製品名	価格
商品コード K-RI-VM82A VM-82A 汎用振動計リオンRION	税別 216,000円（税込 237,600円）

VM-82A 汎用振動計リオンRIONの製品カタログ

リオン汎用振動計VM-82Aの特長

操作パネルは測定モードや設定の切り替えがしやすいボタン配置
使用する加速度ピックアップを変更することで、広範囲の測定が可能
バックアップ機能により、電源を入れると前回設定した条件で測定を開始
USBインタフェースを搭載。コンピュータに保存データの転送可能
アルカリ乾電池による24時間の連続測定。環境に配慮したニッケル水素電池にも対応
重さは270gのコンパクト設計(電池含む)

幅広い測定に対応

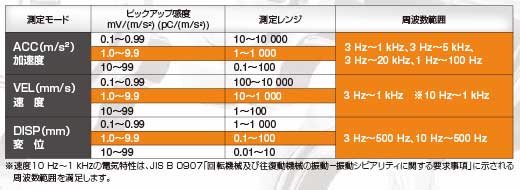

標準付属品のPV-57Ⅰ使用時には表の橙色で表示された所が測定可能な範囲です。ピックアップを変更することで幅広い測定に対応できます。測定モードごとにピックアップ感度、測定レンジ、周波数範囲は右表の関係で設定が可能です。

データメモリ機能

VM-82Aは最大1000個のデータを内部メモリに保存します。保存したデータはリコールモードでアドレスを指定すると表示可能です。コンピュータに保存したデータの転送も可能です。※バーグラフと電池残量を除く (転送ソフトはホームページからダウンロード)

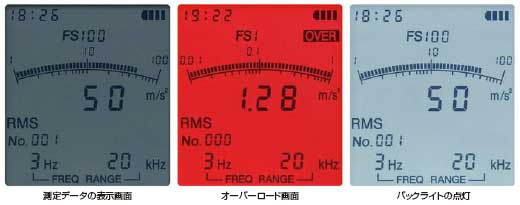

見やすい液晶画面

液晶画面にはバーグラフと数値が同時に表示され、変動の様子を容易に把握。設定した周波数範囲などの情報も表示し、バックライト機能により暗所でも内容を確認できます。オーバーロードの状態になると、OVERが表示され、液晶全体が赤色に変わります。

データのプリントアウト

プリンタ(オプション)を接続することにより保存されたデータ、または現在の表示データを測定時刻、設定条件とともにプリントアウトすることができます。

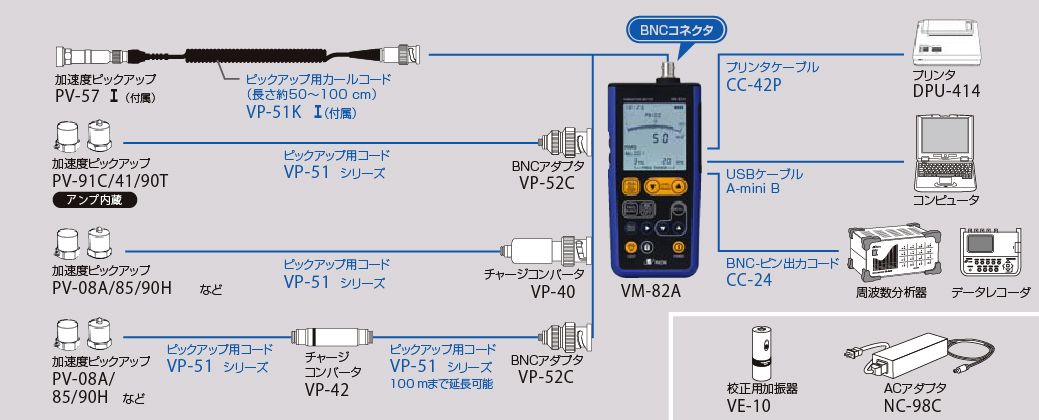

システム図(振動計本体とピックアップPV-57Ⅰ以外はオプション)

リオン汎用振動計VM-82Aの仕様

圧電式加速度ピックアップPV-57Ⅰ（付属）
構造	せん断型圧電式加速度ピックアップ（CCLDタイプ）
感度	5.1ｍV/ｍ/ｓ?(±15％)　80Hz、23℃
周波数範囲	1Hz～5ｋHz(±10％)
寸法・質量	対辺17(六角)×49(mm)・45g

測定範囲（PV-57Ⅰを用いた場合）
ACC(加速度)	0.02～200m/ｓ²　　EQ PEAK　　　　1Hz~5ｋHz
VEL(速度)	0.3～1000mm/ｓ　 RMS 　　　　　　3Hz=1kHz 0.1～1000mm/s RMS　　　　　　　 10Hz～1kHz
DISP(変位)	0.02~100mm 　 EQ PEAK 　　　　　3Hz~500Hz 0.001～100mm EQ PEAK　　　　　 10Hz～500Hz
周波数範囲
ACC(加速度)	3Hz～1kHz,3Hz～5kHz,1Hz～100Hz,3Hz～20kHz
VEL(速度)	10Hz～1kHz,3Hz～1kHz
DISP(変位)	10Hz～500Hz,3Hz～500Hz
数字はハイパスフィルタまたはローパスフィルタにより、FLAT特性より約10％の減衰点を示します。速度 10Hz～1kHzの電気的特性は、JIS B 0907「回転機械及び往復動機械の振動－振動シビアリティ測定器に関する要求事項」に示される周波数範囲を満足します
測定レンジ
ピックアップPV-57Ⅰ およびピックアップ感度	1.0～9.9ｍV/ｍ/ｓ²
ACC(加速度)	1,10,100,1000ｍ/s²
VEL(速度)	10,100,1000mm/s
DISP(変位)	0.1,1,10,100mｍ
ピックアップ感度　0.1～0.99mV/m/s?の場合は上記の10倍レンジピックアップ感度　10～99mV/m/s?の場合は上記の1/10倍のレンジ
指示特性
加速度	RMS,EQ,PEAK
速度	RMS,EQ,PEAK
変位	RMS,EQ PEAK,EQ p-p
EQ PEAK=RMS×√2、EQ p-p＝EQ PEAK×2
液晶表示器(モノクロセグメント液晶)
バックライト	白色LED。OVER時は赤色LEDにより点灯
測定値表示	表示範囲001～128 100msサンプリング20個の算術平均値を2秒毎の表示
バーグラフ	対数目盛フルスケールの１～100％
指示特性	RMS,EQ PEAK,EQ p-p
過負荷表示	OVERの文字を表示。同時に赤色LEDを点灯
測定モード	加速度、速度、変位
メモリアドレス	000～999（1000個）
電池残量	4段階表示
時計表示	年、月、日、時、分
ピックアップ感度	0.10～0.99、1.0～9.9、10～99mV/m/s²
データメモリ	最大1000個（000～999）のデータを手動で保存可能
増幅度の校正	ピックアップ感度を設定することにより、各々の感度に見合った増幅度とする

出力
測定範囲	0.10～0.99、1.0～9.9、10～99mV/m/s²（pC/ m/s²、VP-40/42使用時）
交流出力	レンジフルスケール１V
交流出力	出力インピーダンス約600Ω
直流出力	レンジフルスケール１V
直流出力	出力インピーダンス約600Ω
出力電圧および表示精度(本体電気特性)
ACC(加速度)	レンジフルスケール±２％（80Hz）
VEL(速度)	レンジフルスケール±３％（80Hz）
DISP(変位)	レンジフルスケール±５％（80Hz）
総合精度（PV-57Ⅰと組み合わせた場合）
ACC(加速度)	レンジフルスケール±５％（80Hz）
インタフェース
USB	データ出力と本器のリモートコントロールを行う。データの取り込みは専用の転送ソフトウェアを使用
プリンタ出力	プリンタに印字データを出力
使用温湿度範囲
ピックアップ	-20～70℃　90％RH以下
本体	-10～50℃　90％RH以下
電源	単３形乾電池4本(アルカリ/ニッケル水素)または ACアダプタ（NC-98C、オプション）
消費電流	約58ｍA
電池による連続使用時間
アルカリ電池	約30時間(常温、バックライトOFF、各出力・通信OFF)
大きさ・重さ	約171.5（H）×74（W）×25.5（D）mm・約270g (電池含む)
付属品	圧電式加速度ピックアップ PV-57Ⅰ×１単３形乾電池(アルカリ)LR6×４ピックアップ用カールコード VP-51KⅠ×１、マグネットアタッチメント VP-53S×１
希望小売価格(税別)	198,000円

リオン汎用振動計VM-82Aのオプション

品名	型式	希望小売価格(税別)
圧電式加速度ピックアップ※	各種	お問い合わせください
校正用加振器	VE-10	300,000円
チャージコンバータ	VP-40	60,000円
チャージコンバータ	VP-42	お問い合わせください
BNCアダプタ	VP-52C	3,500円
プリンタ	DPU-414	59,000円
プリンタケーブル	CC-42P	10,000円
ACアダプタ	NC-98C	13,000円
BNC-ピン出力コード	CC-24	3,600円
丸形棒状アタッチメント	VP-53E	1,200円
六角平形アタッチメント	VP-53D	800円
M6ネジ	VP-53A	400円
ソフトケース	VM82015	5,000円
USBケーブル（A-miniB）	－	市販品

※接続方法はシステム図を参照してください
