K熱サーモカップルシートL 薄型温度センサ

クリックすると縮小します

K熱サーモカップルシートL 薄型温度センサ

画像をクリックすると拡大します

K熱電対用ワンタッチコネクター中継ケーブルで使用できるサーモカップルシート。
貼り付け温度測定用・挟み込み・隙間温度測定用。
曲面にもフィットして設置でき、より正確な表面温度測定が可能。
高速応答。

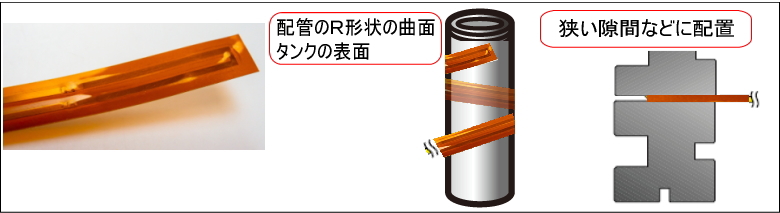

配管のR形状の曲面やタンクの表面、狭いすきまの温度計測等に。
シート部寸法:7x51mm
リード線長さの変更が可能です。

大量注文に見積りOK。特注品の生産可能!税別3万円以上の購入で送料サービス

注文FAX 各種お問合せ 見積依頼
製品名 リード線長 価格
商品コード TJKSCP51FWT-01
即納
K熱サーモカップルシートL型 TJK-SCP51FWT-0.1M
10cm 税別 2,400円
(税込 2,640円)
商品コード TJKSCP51FWT-05
即納
K熱サーモカップルシートL型 TJK-SCP51FWT-0.5M
50cm 税別 2,600円
(税込 2,860円)
商品コード TJKSCP51FWT-1
即納
K熱サーモカップルシートL型 TJK-SCP51FWT-1M
1m 税別 2,800円
(税込 3,080円)
商品コード TJKSCP51FWT-2
即納
K熱サーモカップルシートL型 TJK-SCP51FWT-2M
2m 税別 3,200円
(税込 3,520円)
商品コード TJKSCP51FWT-3
即納
納期を確認下さい
K熱サーモカップルシートL型 TJK-SCP51FWT-3M
3m 税別 3,600円
(税込 3,960円)
商品コード TJKSCP51FWT-4
即納
K熱サーモカップルシートL型 TJK-SCP51FWT-4M
4m 税別 4,000円
(税込 4,400円)
商品コード TJKSCP51FWT-5
即納
K熱サーモカップルシートL型 TJK-SCP51FWT-5M
5m 税別 4,400円
(税込 4,840円)
商品コード TJKSCP51FWT-10
K熱サーモカップルシートL型 TJK-SCP51FWT-10M
10m 税別 6,400円
(税込 7,040円)
商品コード O-CKV100-PMCL
即納
ワンタッチコネクタケーブル CKV100-PMCL (ビニル被覆100cm) ミニコネクタタイプ
税別 3,200円
(税込 3,520円)
商品コード O-CKV100-Y3CL
即納
ワンタッチコネクタケーブル CKV100-Y3CL (ビニル被覆100cm) Y端子(3)
税別 3,200円
(税込 3,520円)
商品コード O-CKV100-Y4CL
即納
ワンタッチコネクタケーブル CKV100-Y4CL (ビニル被覆100cm) Y端子(4)
税別 3,200円
(税込 3,520円)
商品コード O-CKV100-Y4CL
即納
ワンタッチコネクタケーブル CKV100-Y4CL (ビニル被覆100cm) Y端子(4)
税別 3,200円
(税込 3,520円)

T熱電対タイプはこちら

K熱サーモカップルシートL 薄型温度センサの用途

シート形表面温度センサー(サーモカップルシート/フィルムK熱電対)TS-04K

●熱伝導の特性を測定するために、測定物の両側に貼りつけて温度測定をすることができます。

●狭いすき間にはさみ、物体間の温度を測定することができます。

●航空機の機体や、自動車の車体などの表面温度測定に。

仕様

型番 TJK-SCP51FWT-*
熱電対種類 K熱電対
許容差 JIS1602-1995 CLASS:2
常用限度 200℃

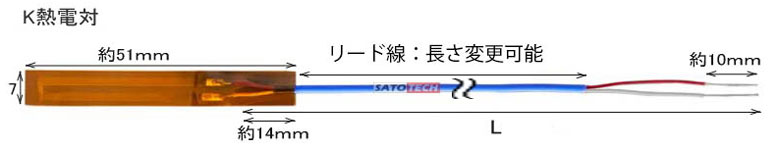

シート部寸法 7×51mm
シート部材質 ポリイミド
リード線被覆材質 フッ素樹脂
端子形状 ムキだし

サーモカップルシートL 薄型温度センサ

リード線の長さやシートの大きさは、お客様の要望によって変更対応可能です。

特長

  • 接続部のコネクタを換えずにセンサー交換可能(別売のワンタッチ・コネクタ中継ケーブルを使用)
  • レスポンスタイムが速く、接着、貼付けが可能(高温用の接着剤などで)
  • 測定物に対して、面上にフィットするので、表面温度の測定に最適

使用方法

  • 被測定物の表面に、接着剤やテープで貼り付けるか、圧着してご使用ください。
  • 常用限度温度は、接着剤やテープと絶縁材の性質によって左右されます。
  • 被測温物が、絶縁物の場合には、絶縁シート(ポリイミド)をはがして使用することも可能です。
  • 貼り付け部テープなどで貼りつけることができます。
  • 絶縁シート(ポリイミド)をはがしても使用できます。
  • サーモカップルシート用の補償導線または被覆熱電対は、一般のK熱電対・T熱電対のものがそのまま接続できます。
  • 接続はスポット溶接でご利用できます。

ワンタッチコネクタ中継ケーブルで計器や表示器に簡単接続

ワンタッチコネクタ中継ケーブルで接続すれば、簡単に計器や表示器に接続することができます

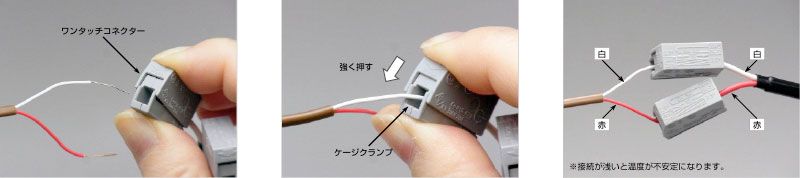

ワンタッチコネクタ中継ケーブルのつなぎ方

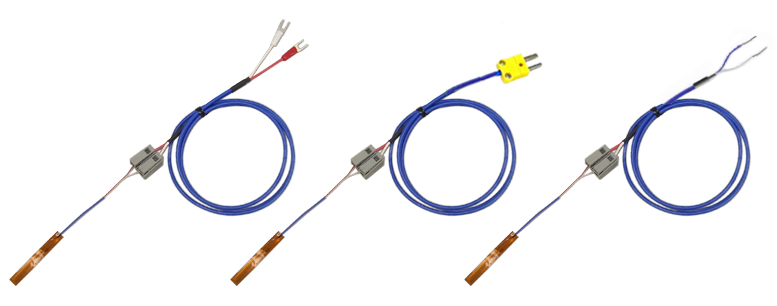

ワンタッチコネクタ中継ケーブルとの接続例

温度センサ(熱電対、白金測温抵抗体)の特注製品のご相談
お客様のご要望に応じて1本から特注製品の受注生産が可能です。
温度センサの豊富な知識を持つ専門スタッフにご相談いただけます。お気軽にご相談ください。
👉お問い合わせはこちら👉熱電対温度センサ図面作成サイト
