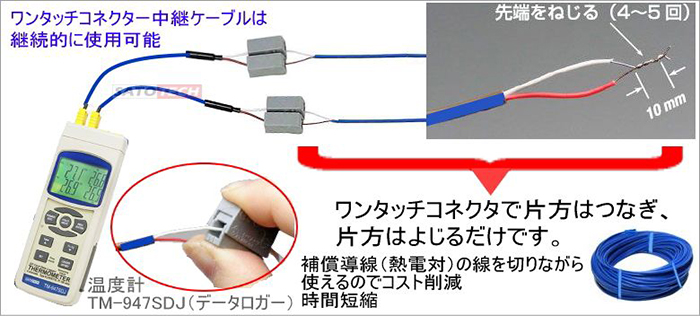

ワンタッチコネクタケーブル 熱電対リード線つき

 反対側のケーブル先端も同様に、外装被覆と内装被覆を剥いでリード線を出し、ワンタッチコネクターに接続します。

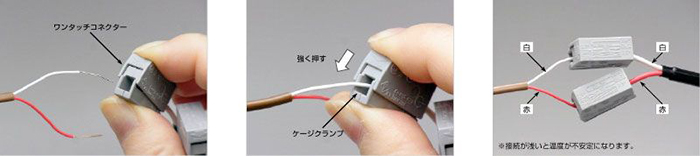

矢印の方向にコネクターを押しながら、ケージクランプ側に線が突き当たるまで差し込みます。コネクターを離すとスプリングが閉じて結線されます。

リード線の色と同じ色の中継ケーブルにつなぎます。色が異なる線同士をつなぐと正確な測定ができません。

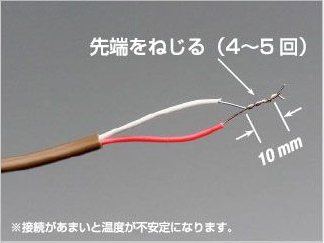

ケーブル先端の外装被覆を剥ぎ取ります。さらに内装被覆(赤・白)を萩剥ぎ、先端を4～5回ねじります。これが温度センサーとなり、接点部で温度計測を行います。

※接続があまいと温度が不安定になります。
