先端可動式内視鏡 QVΦ4.5mm 2方向 高屈曲 Jスコープ
クリックすると縮小します
画像をクリックすると拡大します
防塵防水工業用内視鏡QV本体と左右2方向に180°曲げ可能な先端可動ケーブルつき。真後ろまで観察可能。
■最新技術採用：ケーブルの途中が曲がっていても、先端可動が可能
高屈曲耐性:10万回の屈曲試験をクリア
■ナイトビジョン機能（照明が暗い場合明るい画像に変更）と画像回転機能
■視野角：広角90°
■焦点距離：1cm～10cm
湾曲角度180°で、真後ろまで観察できる高屈曲。２方向先端可動式ビデオスコープは、高画質、高機能！
注文FAX
問い合わせる
見積を依頼
| 製品名 | ケーブル長 | 焦点深度 | 価格 |
|---|---|---|---|
|
商品コード P-QV-HYA45201
先端可動式内視鏡 直径4.5mm 2方向 長さ1.5m QV-HYA45201 Jスコープ
即納
本体保証つき
|
1.5ｍ | 10-100ｍｍ |
税別 263,000円 （税込 289,300円） |
|
商品コード P-QV-HYA45203
先端可動式内視鏡 直径4.5mm 2方向 長さ3m QV-HYA45203 Jスコープ
即納
本体保証つき
|
3ｍ | 10-100ｍｍ |
税別 296,000円 （税込 325,600円） |
商品コード P-GXA-HT60
ホールディングチューブ GXA-HT60 (φ4.5-6.0mm対応)
※長さを2段階調節。最小540mm / 最大990mm
即納
オプション品
|
税別 22,800円 （税込 25,080円） |
||
QVの本体は2年保証になりました。
※ケーブル・付属品・消耗品を除く
先端可動式内視鏡 QVΦ4.5mm 2方向 高屈曲 Jスコープの特長

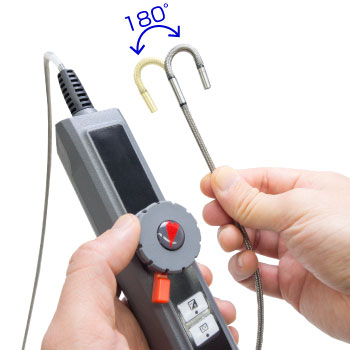

先端可動型プローブ
曲りの多いパイプやエンジン、機械内部検査に威力を発揮します。
現場でモニターを見ながら確認、SDカードで動画・静止画保存が可能
デジカメ感覚の簡単操作で、モニタを見ながらその場で確認。
驚くほどの鮮明な画像
高画質カラー3.5インチの液晶モニターは、驚くほどの鮮明な画像として映し出すことが可能です。

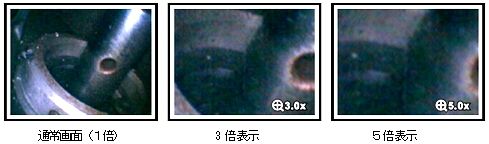

デジタルズーム機能搭載で、3倍、5倍の拡大表示も可能。

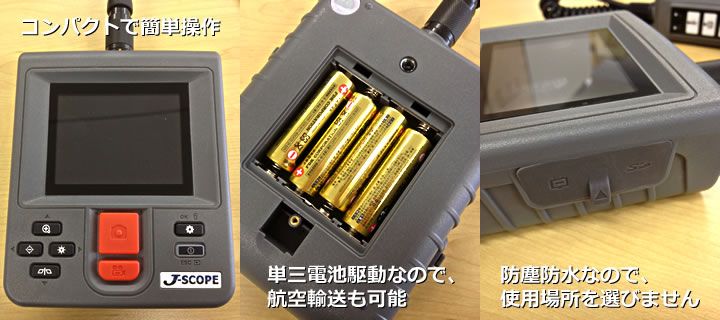

単3電池駆動で、航空輸送も可能
単3電池駆動採用により、航空輸送も可能になりました。
海外利用者、航空関係の企業にも続々と採用されています。
※連続駆動時間は約4時間
防塵防水・強化ガラスディスプレイ採用
本体はIP55規格の防塵防水を採用。圧倒的な堅牢性を備えています。
また、TFTディスプレイは強化ガラスを採用しており、油やひっかきキズからも強力に保護されます。
ケーブルは防塵防水IP67相当。
ガソリン、潤滑油、軽油、機械油が付着しても大丈夫です。
予備のケーブルがあれば万が一の時にも安心。
用途に応じて交換ができるのでランニングコストが削減
外径や長さ、用途の異なる豊富なケーブルのラインアップ
直径4.0mm、5.5mm、8.5ｍｍ
直径4.9ｍｍスイッチ型、近焦点ケーブル5.5ｍｍ接写式
先端可動式直径6.0ｍｍ
管内検査カメラ：長さ22ｍ・10ｍ
下をクリックすると動画で紹介。音が出ます。
先端可動式内視鏡 QVΦ4.5mm 2方向 高屈曲 Jスコープの仕様
QV本体の仕様
| 製品型番 | QV |
|---|---|
| 防水規格 | IP55（※1） |
| ディスプレイ | 3.5インチTFT LCDモニター（QVGA） |
| 電池寿命 | 約４時間（管内検査カメラ使用時は約３時間） |
| 記録媒体 | SDカード（最大64GBまで対応） |
| 静止画記録形式（サイズ） | JPEG（640×480） |
| 動画記録形式（サイズ） | AVI（640×480）
動画フレーム・レート：30fps |
| ビデオ出力形式 | NTSCまたはPAL |
| インターフェイス | USB端子（Mini-B）／AV出力 |
| 対応言語 | 日本語、英語、その他 |
| 使用環境温度/湿度 | 0～60°C ／ 90%RH未満 |
| 保管環境温度/湿度 | 0～60°C ／ 90%RH未満 |
| 本体サイズ | 140 mm（長さ）× 116 mm（幅）× 42 mm（厚さ） |
| 付属品 | 取扱説明書、SDカード、キャリングケース（※2）、テスト電池
USBケーブル、AVケーブル、電池カバーネジ、ハンドストラップ |
（※1）防水性能を確実にするには、電池カバー、USB端子カバー、SDカード挿入口とAV出力端子のカバーがしっかりと取り付けられた状態であることを確認してください。
（※2）管路点検カメラQV-PS10（よろずや君）セットにはキャリングケースは付属しません。
先端可動式Ø4.5mmケーブルの仕様
| プローブヘッド径 | Ø4.5mm |
|---|---|
| プローブヘッド長 | 13mm |
| プローブ長さ | 1.5m、3m |
| 先端可動角 | 左右2方向 180° |
| 可動半径 | 約35mm |
| プローブヘッド材質 | ステンレス鋼 |
| プローブ材質 | ステンレス鋼（ワイヤーブレード加工） |
| 光源 | 高輝度白色LED5灯 |
| 視野角（FOV） | 90° |
| 焦点深度（DOF） | 1cm～10cm |
| ビデオ解像度 | 640×480ピクセル |
| ボタン | ナイトビジョン、回転 |
| 使用温度 | -10℃～60℃ |
| 保管温度 | -10℃～60℃ |
| 防塵・防水規格 | IP67相当（コントロールユニットを除く） |
| 寸法 | 228×35×53mm（コントロール部） |
| 接続ケーブル長さ | 約60cm～約200cm（最長） |
| 重量 | 382g（1.5mプローブの場合） |
| 対象機種 | 工業用内視鏡 PRO3EX、QV |
| 付属品 | 取扱説明書、クリーニングキット、キャリングケース |
