Jスコープ 全方向360度先端可動式工業用ビデオスコープX2000 Φ6.0mm (圧倒的な高画質/wifi接続対応)

クリックすると縮小します

Jスコープ 全方向360度先端可動式工業用ビデオスコープX2000 Φ6.0mm (圧倒的な高画質/wifi接続対応)

画像をクリックすると拡大します

高精細画像での外観検査を実現する非破壊検査器!
業界最高レベルのビデオスコープシステム!
アメリカ国防総省制定MIL規格(MIL-STD-810)に準拠のテストをクリアした強固な内視鏡
■VGAを超えるWide-SVGAの圧倒的な高品質な画像
■先端部が自由に動く高機能内視鏡
■スーパー高解像度
■タッチスクリーンによる直感的な操作
■ワイヤレス接続 PC・タブレット・スマホ対応
■HDMI出力、USB TYPE-C
■カメラケーブルは、特殊強化タングステンブレード仕様
■最大100°対応の 耐熱先端部
■温度警告センサーつき
■高品質レンズ搭載
■二重光源で圧倒的な明るさ
お客様の現場でデモ実施は、ご相談下さい!

【お得キャンペーン】他社より高い場合は、ご相談ください。【引合見積】

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼 デモ機依頼
製品名 ケーブル長 焦点深度 価格
商品コード P-GT-HDA60402
在庫切れ
本体保証つき
納期を確認下さい
Jスコープ 360度先端可動式内視鏡X2000 Φ6.0mm 全方向 2m
2m 10~100mm 税別 1,100,000円
(税込 1,210,000円)
予約注文受付中
商品コード P-GT-HDA60403
在庫切れ
本体保証つき
納期を確認下さい
Jスコープ 360度先端可動式内視鏡X2000 Φ6.0mm 全方向 3m
3m 10~100mm 税別 1,200,000円
(税込 1,320,000円)
予約注文受付中
商品コード P-GT-HDA60405
在庫切れ
本体保証つき
Jスコープ 360度先端可動式内視鏡X2000 Φ6.0mm 全方向 5m
5m 10~100mm 税別 1,320,000円
(税込 1,452,000円)
予約注文受付中
商品コード P-GT-HDA60407
在庫切れ
本体保証つき
納期を確認下さい
Jスコープ 360度先端可動式内視鏡X2000 Φ6.0mm 全方向 7m
7m 10~100mm 税別 1,380,000円
(税込 1,518,000円)
予約注文受付中
商品コード P-GT-HDL60402
在庫切れ
本体保証つき
Jスコープ 360度先端可動式内視鏡X2000 Φ6.0mm 全方向 2m ロングフォーカス
2m 25mm~∞ 税別 1,100,000円
(税込 1,210,000円)
予約注文受付中
商品コード P-GT-HDL60403
在庫切れ
本体保証つき
納期を確認下さい
Jスコープ 360度先端可動式内視鏡X2000 Φ6.0mm 全方向 3m ロングフォーカス
3m 25mm~∞ 税別 1,200,000円
(税込 1,320,000円)
予約注文受付中
商品コード P-GT-HDL60405
在庫切れ
本体保証つき
納期を確認下さい
Jスコープ 360度先端可動式内視鏡X2000 Φ6.0mm 全方向 5m ロングフォーカス
5m 25mm~∞ 税別 1,320,000円
(税込 1,452,000円)
予約注文受付中
商品コード P-GT-HDL60407
在庫切れ
本体保証つき
納期を確認下さい
Jスコープ 360度先端可動式内視鏡X2000 Φ6.0mm 全方向 7m ロングフォーカス
7m 25mm~∞ 税別 1,380,000円
(税込 1,518,000円)
予約注文受付中

本体3年保証です。

※ケーブル・付属品・消耗品を除く

Jスコープ 全方向360度先端可動式工業用ビデオスコープX2000 Φ6.0mm (圧倒的な高画質/wifi接続対応)の主な特長

米国防衛装備品のための温度、湿度、高度、振動、衝撃、耐水などの過酷な環境条件に即した実験室による試験規格MIL-STD-810をクリアにした堅牢な工業用内視鏡X2000

画面輝度の向上により、これまでにない明瞭な画像を提供

小さなスキ間から内部の対象に接近し肉眼で見るのと同様の観察が可能

パイプや機械、構造物の内部など人間の目が行き届かない箇所の高精度な観察を実現

カラーモニターにフル画像で鮮明に映しだす工業用ビデオスコープ

軽快に持ち運び、すばやくセットアップ、そして誰もが簡単に多岐にわたる検査ニーズに対応

検査対象物の内部を大きくクリアに映し出し、小さな欠陥も見逃しません。

X2000撮影画像X2000撮影画像

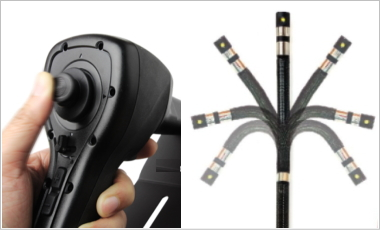

全方向360°アングル操作

応答性と操作性に優れたジョイスティックでプローブ先端を360°全方向に曲げることが出来る先端可動式
複雑に入り組んだ現場での湾曲操作も意のまま。
検査実務を重視した利便性を備えてえています。

全方向360°アングル操作

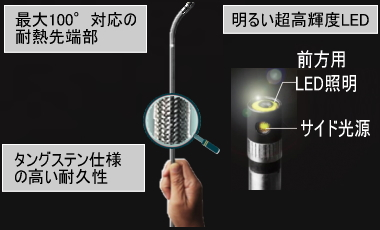

タングステンブレードで挿入性・耐久性が向上

強靭なタングステンブレード採用で驚きの挿入性と耐久性で細管の湾曲形状への挿入も「手元押込み」がスムーズ
最大100°対応の 耐熱先端部
二重光源で圧倒的な明るさで鮮明な画像を映し出す

タングステンブレードで挿入性・耐久性が向上

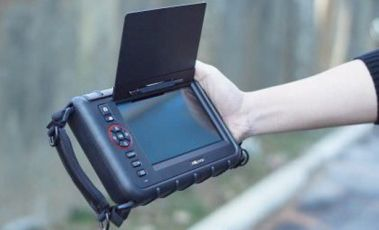

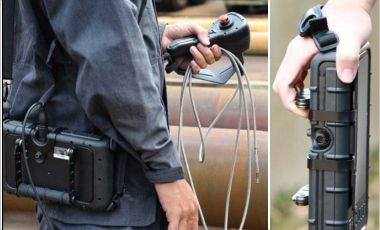

1.3kgの軽量ボディを実現。7インチタッチパネル

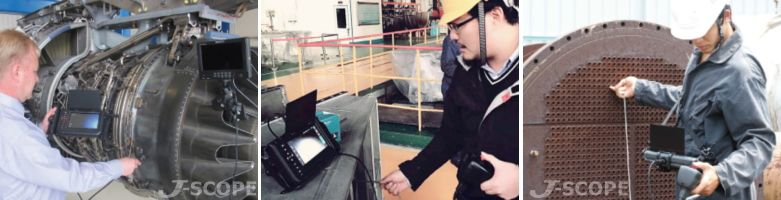

片手で持てるため、風力タービンや大型熱交換器の様な高所での検査、航空機エンジンの様な侠所での検査に最適

わずか1.3kgの軽量ボディを実現:サンバイザーつき

耐久性を追及した堅牢ボディ。検査効率アップ

防塵防水規格IP57。5時間の連続使用駆動を実現!
落下テスト1mをクリアした耐衝撃ボディ

「検査効率アップ」と「機動性」と「堅牢性」が自慢

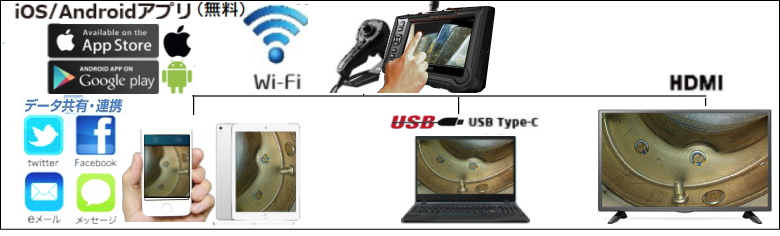

■WiFi接続でスマホやタブレットで確認  ■USB TYPE-C ■HDMI出力

ワイヤレス接続 PC・タブレット・スマホ対応(iOs / Android対応)

WiFi接続でスマホやタブレットで確認

デュアル表示:直視と側視を一度に両方を表示/撮影

付属のデュアルビューアダプタ―をケーブル先端部に装着して、直視と側視の画像を同時表示、同時撮影が可能。

直視と側視を一度に両方を表示

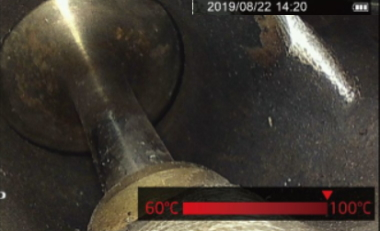

温度警告センサーつき (温度計測が目的ではありません)

カメラケーブル先端に温度センサーを装備。観察地点でのケーブル先端の温度を計測してモニターに表示

温度警告センサーつき


光の反射を抑える機能:ダストフリー/反射防止

側視アダプタに付着したホコリの乱反射を抑える効果あり

金属など反射する対象を検査する時、光の反射を抑制可能

光の反射を抑える機能:ダストフリー/反射防止

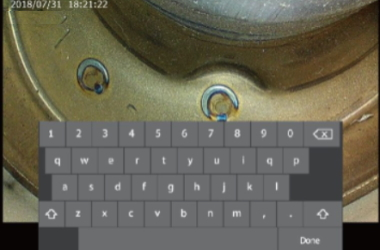

タイトル入力

スクリーン上のキーボードのタッチ操作で静止画・動画にタイトル付けが可能。検査時の発見内容をメモ

タイトル入力

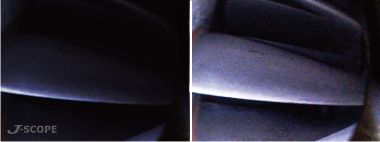

ナイトビジョン

暗いカメラ画像を明るく表示することができます。

ナイトビジョン 暗いカメラ画像を明るく表示することができます。

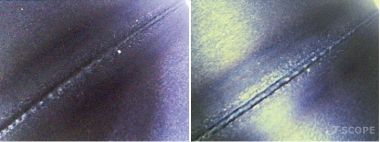

コントラスト強調で検査対象を鮮明に再現

小さなクラックなどを発見しやすい鮮明な画像へ変換

コントラスト強調で検査対象を鮮明に再現

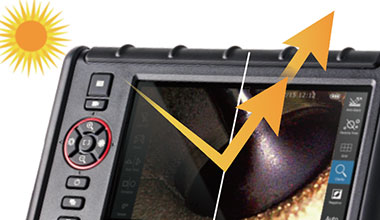

太陽光の反射を抑制

日光下での高い視認性を確保
フルラミネーション採用の鮮明画像表示。

太陽光の反射を抑制(フルラミネーション採用)

最新の画像処理技術

タッチスクリーンのタップ操作でホワイトバランスや色温度を調整することで検査の確実性をアップします

最新の画像処理技術

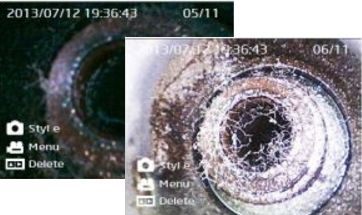

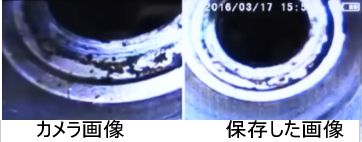

画像の比較機能 合否判定や経時変化

「保存した画像」や「合格サンプル」とライブ画像を比較
合否判定や経時変化の確認などに便利な機能です。

画像の比較機能 合否判定や経時変化

シャープ表示

デジタル補正でよりシャープな映像表示

シャープ表示

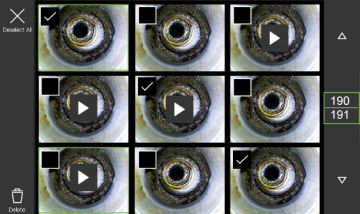

履歴機能でデ ータ管理

タッチスクリーンで簡単操作

履歴機能でデ ータ管理

画像を90°ずつ回転/ミラー反転

画像を90°ずつ回転/ミラー反転

画像を90°ずつ回転/ミラー反転

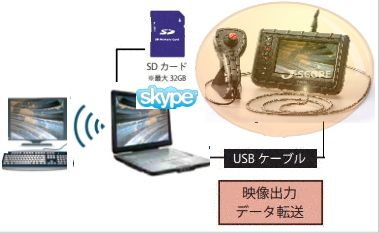

付属ソフトウェアにてPC上に映像を表示

お手持ちのPCに付属ソフトウェアをインストールすれば、X2000のカメラ画面と同じ映像をパソコン上に表示可能。
パソコン上で、画像・動画撮影も可能です。

付属ソフトウェアにてPCへのデータ転送

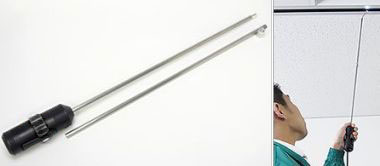

ホールディングチューブ(リジッドスリーブ)※別売

これでボアスコープ(硬性鏡)の感覚で検査が可能です
長さを2段階まで調節可能。 最小540mm / 最大990mm。 ケーブルを挿入し、ロックするだけ。
※6.0mm先端可動ケーブルにて可能。

ホールディングチューブ(リジッドスリーブ)

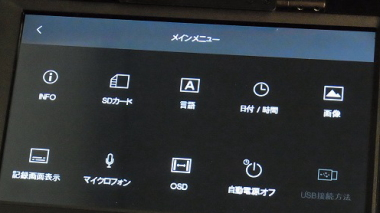

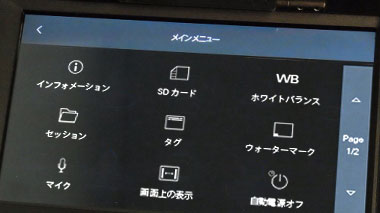

日本語表示で作業者にわかりやすい

日本語表示でわかりやすい。
英語、スペイン語・ドイツ語・フランス語・中国語もOK。

日本語表示で作業者にわかりやすい

オールインワン キャスターケースが標準付属

ケ-ス内にケーブルをコンパクトに収納(赤枠部分)

オールインワン キャスターケースが標準付属

Jスコープ 全方向360度先端可動式工業用ビデオスコープX2000 Φ6.0mm (圧倒的な高画質/wifi接続対応)の仕様

カメラケーブル仕様

対象機種 工業用内視鏡 X2000
コントロール部寸法 幅140 mm・奥行193 mm・高さ84 mm
プローブヘッド径 6.0 mm
プローブヘッド長 19.3 mm
接続ケーブル長さ 約120cm
ケーブル長 2 m 3 m 5 m 7 m
重量 800 g 900 g 1100 g 1300 g
先端部可動方向 全方向
先端可動域 最大120° 最大80°
屈曲部可動半径 約30 mm
プローブヘッド材質 ステンレス鋼
プローブ材質 特殊強化タングステンブレード
光源 LED 2基(前方1基+側方1基)
視野角(FOV) 90 °
焦点深度(DOF) 標準モデル:10 ~ 100 mm
ロングフォーカス:25 mm ~ ∞
カメラ解像度 1280 × 720ピクセル
ボタン 静止画撮影、LED明るさ(上げる/下げる)
ロック機構 左:ロック解除、右:ロック状態
使用環境温度・湿度 -10℃  ~ 100℃ (水中:10℃  ~ 30℃ )、 95%RH(結露なきこと)
防塵防水性能 コントロールユニット部:IP54
ケーブル部:IP67(水深1mで30分可能)
耐油性能 機械油、軽油、生理食塩水(5%)にさらされても操作可能

本体仕様

防塵防水性能 IP57相当※1
ディスプレイ タッチパネル対応、7インチLCDモニタ、1024×600ピクセル(Wide-SVGA)
ビデオ出力 HDMI HDMI 1.4 (Type D)
USB

USB TYPE-C

USB TYPE-Cとは
次世代転送規格USB 3.1に対応し、速度は最大10Gbps
このスピードであれば、例えば1GBのデータなら約0.9秒で転送できます。このような大容量のデータを一瞬で送ることができるのが、USB Type-C(USB 3.1/3.2)です。

Wi-Fi IEEE802.11 B/G
オーディオ入力 内蔵マイクロフォン
静止画記録 JPEG形式 2560×1440ピクセル(S-HD)、1280x720ピクセル(HD)
動画記録 mov形式(オーディオ含む) 1920×1080ピクセル、フレームレート:30fps
記録媒体 SDカード SDHC (最大32GBまで対応)
電源 ACアダプター
充電式リチウムバッテリー(3.6V 9800mAh)
連続使用時間:5時間以上(環境による)
充電時間:約4時間(フル充電)
対応言語

日本語・英語・その他
海外の現地法人で使用する場合にもスムーズな導入が可能

ソフト対応OS Windows8 / 8.1 / 10(32bit / 64bit)
使用環境

温度:0~40℃(バッテリー駆動時、結露なきこと)
温度:0~35℃(ACアダプター使用時、結露なきこと)

保管環境 10 ℃~ 60 ℃(結露なきこと)
サイズ 【本体】(幅)240 mm×(高さ)154mm ×(厚さ)47mm
【ホールディングチューブ】通常時:約54cm、延長時:約100cm
重量 【本体】1.4kg
【キャリングケースを含む総重量】約9.0 kg

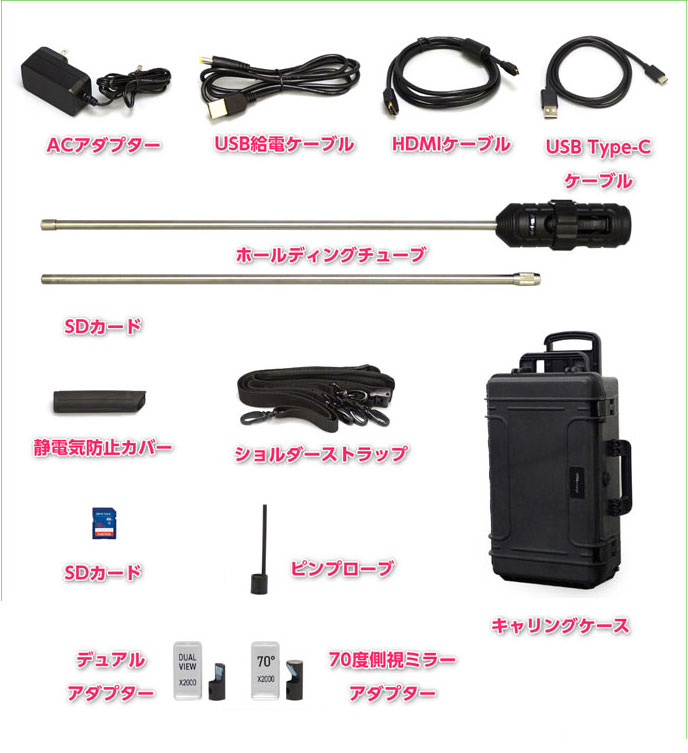

付属品

取扱説明書、SDカード(16GB)※2、USBケーブル(Type-C:1m)、
HDMIケーブル(1.8m)、給電用USBケーブル(1m) ※3、ACアダプター
ショルダーストラップ、ハンドストラップ、サンバイザー、
側視ミラーアダプター、デュアルビューアダプター、ピンプローブ、
ホールディングチューブ(延長棒含む)、静電気防止カバー、キャリングケース

別売品

■X2000用交換ケーブルあり
・【直径6.0mm】全方向先端可動式ケーブル(標準タイプ) 2m/3m/5m/7m
・【直径6.0mm】全方向先端可動式ケーブル(ロングフォーカス) 2m/3m/5m/7m
・【直径3.9mm】全方向先端可動式ケーブル 1.5m/3m(本体対応Ver1.11以上)

【テスト済みオイル】
・エンジンオイル ・塩水 ・自動車ブレーキオイル ・無鉛ガソリン ・ディーゼル油
・トランスミッションオイル ・灯油 ・洗浄液(ガラス) ・食用植物油 ・航空用燃料油
・油圧油 ・タービンオイル ・不凍剤 ・エタノール

※1:電池カバー、USB端子カバー、SDカード挿入口とHDMI出力端子のカバーがしっかりと取り付けられた状態で、防水性能が保持されます。
※2:早送り再生機能には高速タイプのSDカードが必要です。付属のSDカードでは早送り再生ができない場合があります。
※3 給電用USBケーブルと市販のモバイルバッテリー(5V/1A~3A)を使用することで、充電・使用も可能です。

※液晶モニターのドット抜けに関して、以下の品質を保証します。● 黒点のドット抜けは2個以下。● 輝点のドット抜けは1個以下。● 隣接するドット抜け間の距離は5mm以上。(保証期間内に国内で、取扱説明書などの注意点にしたがって正常な使用状態である場合。)

※別売りのケーブルへ交換の際、本体の仕様によっては更新が必要な場合がございますので、弊社までお問合せください。

Jスコープ 全方向360度先端可動式工業用ビデオスコープX2000 Φ6.0mm (圧倒的な高画質/wifi接続対応)の付属品

Jスコープ 全方向360度先端可動式工業用ビデオスコープX2000 Φ6.0mm (圧倒的な高画質/wifi接続対応)の用途

工業用内視鏡ビデオスコープX2000ハイエンドモデルの用途

自動車業界に工業用内視鏡

自動車業界に工業用内視鏡エンジン、CPUボックス、ドアなどの内部検査。精密部品、金属加工部品、金型加工品の品質検査。

建設・住宅・土木に工業用内視鏡

建設・住宅・土木に工業用内視鏡壁内の断熱材、鉄骨の診断、内部配線の断線確認。壁・床下・天井裏などの観察。

ビル、マンションの建物点検に工業用内視鏡

ビル、マンションの建物点検に工業用内視鏡電気、給水排水、空調、消防設備配管検査、浄化槽や冷水塔、貯水槽


水道・ガス設備の点検に工業用内視鏡

水道・ガス設備の点検に工業用内視鏡給排水管の錆、腐食、詰まり等の点検。

航空機・鉄道・船舶に工業用内視鏡

航空機・鉄道・船舶に工業用内視鏡エンジン内部。モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検。

化学プラントに工業用内視鏡

化学プラントに工業用内視鏡各種配管の工場調査に。消火系配管や排水系配管の定期検査にでの配管検査や配管診断に


電気・空調設備の保守管理に工業用内視鏡

電気・空調設備の保守管理に工業用内視鏡トランス・配電盤内部などの観察。ボイラー、熱交換器などの品質検査、保守管理。エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察

電力・石油化学プラントに工業用内視鏡

電力・石油化学プラントに工業用内視鏡各発電所設備の保守管理。給排水管の錆、腐食、詰まりなどの点検

地中埋設管(排水管・ガス管・上下水道・電設配管)に工業用内視鏡

地中埋設管(排水管・ガス管・上下水道・電設配管)に工業用内視鏡電設配管やガス配管、上下水道、排水管、情報通信配管など特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に

Jスコープ 全方向360度先端可動式工業用ビデオスコープX2000 Φ6.0mm (圧倒的な高画質/wifi接続対応)の紹介動画

すべて日本仕様なので、表示も取扱い説明書も日本語です。
