転倒ます型雨量計感部 R1-502型/R2-501型
クリックすると縮小します
画像をクリックすると拡大します
R1-502 形およびR2-501 形雨量計感部は、転倒ます型の隔測用雨量計感部
※気象庁検定/社内検定選択可能
送料/代引手数料無料 本体のみ
注文FAX
各種お問合せ
見積依頼
注文FAX
各種お問合せ
見積依頼
| 製品名 | 価格 |
|---|---|
|
商品コード K-KM-R2501
転倒ます型雨量計感部 R2-501型 検定なし
|
税別 117,600円 （税込 129,360円） |
|
商品コード K-KM-R1502
転倒ます型雨量計感部 R1-502型 検定なし
|
税別 117,600円 （税込 129,360円） |
- 受水口に入る雨水の一定量（0.5mm または1.0mm）ごとに、転倒ますが転倒し、その転倒動作をリードスイッチで検出し、接点パルス信号を出力します。
- 寒冷地用として、雨水の凍結を防止するためのヒータを内蔵した機種や、接点パルス信号を２接点出力させることが可能な機種も用意されています。
転倒ます型雨量計感部 R1-502型/R2-501型の特長
- 隔測用雨量計感部の標準タイプです。
- 電接計数器や電磁カウンター等、各種測定器、記録計と組み合わせて使用できます。
- 外筒はステンレス、検出部は樹脂製で耐久性に優れています。
- 気象庁検定の型式証明を取得済みです。
転倒ます型雨量計感部 R1-502型/R2-501型の仕様
| 項 目 | 内 容 | |
|---|---|---|
| 検出方式 | 転倒ます式 | |
| 型式 | R1-502 | R2-501 |
| 受水口径 | 200mm | |
| 1 転倒雨量 | 0.5mm | 1.0mm |
| 測定精度 | 20mm 以下の雨量の時･･･±0.5mm 以内 20mm を超える雨量の時･･･±3%以内 |
40mm 以下の雨量の時･･･±1.0mm 以内 40mm を超える雨量の時･･･±3%以内 ※測定精度は、気象測器検定指針に準拠 |
| 出力信号 | 無電圧メーク接点信号 接点時間；0.10 秒～0.20 秒 接点容量；DC200V 1A（最大） 接点出力数；1 接点出力または2 接点出力 | |
| 使用環境温度 | 5℃～50℃ | |
| 主要部材質 | 胴筒；SUS304 検出部；ポリカーボネイト樹脂 | |
| 外形寸法 | 感部本体；約φ222mm(W)×450mm(H) | |
| 質量 | 約2.2kg | |
ヒーター付き用追加仕様（オプション）
| 温度調整 | 設定値＝ON：7℃ OFF：11.5℃ |
|---|---|
| 使用環境温度 | -10℃～50℃ |
| 電 源 | AC100V±10%，50Hz/60Hz （電源にはスイッチとヒューズを設けて下さい。） |
| 消費電力 | ヒータ動作時；（AC100V での動作時） J（胴内ヒータ付き） ；140W H（胴内+口金ヒータ付き）；200W |
| 質 量 | J（胴内ヒータ付き） ；約2.5kg H（胴内+口金ヒータ付き）；約3.4kg |

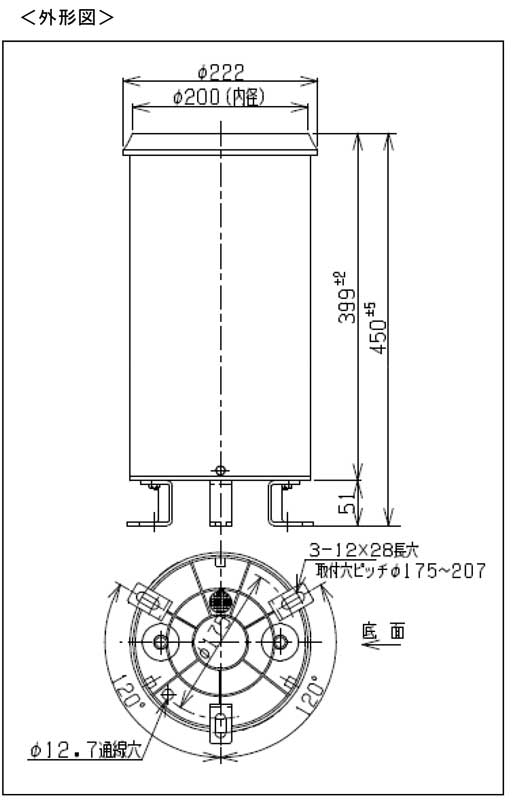

転倒ます型雨量計感部 R1-502型/R2-501型の寸法

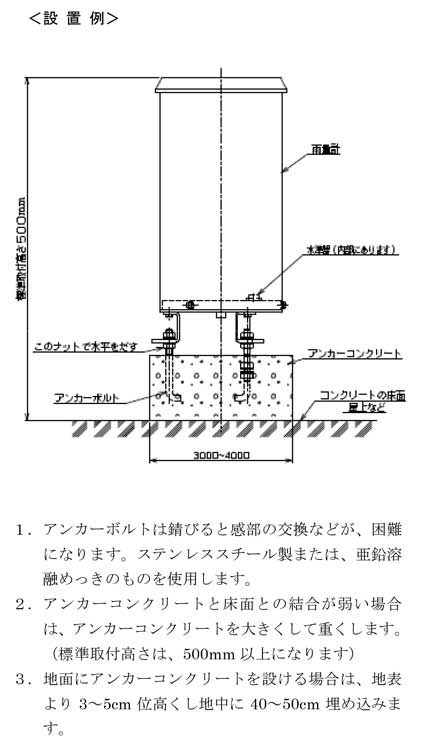

転倒ます型雨量計感部 R1-502型/R2-501型の設置例
