Jスコープ 360度先端可動式内視鏡QV Φ6.0mm 全方向

クリックすると縮小します

Jスコープ 360度先端可動式内視鏡QV Φ6.0mm 全方向

画像をクリックすると拡大します

見る・記録する・使うのすべてが快適性能

■全方向360° ■ジョイスティックで直感的操作
■VGAの高画質 ■画像回転機能
■メタルブレード加工
■ナイトビジョンで画像を明るく切り替え
■ダストフリー  ■SDカード記録
■軽量300gの本体 ■防塵防水IP55の本体
■3.5インチモニタ ■単3乾電池で4時間駆動
■デジタルズーム  ■回転・反転
■ビデオ出力   ■USBデータ転送
■ケーブル交換式 ■耐油式防水ケーブル
■堅牢なケーブル接続部

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード P-QV-HYA60402
在庫切れ
本体保証つき
納期を確認下さい
360度先端可動式内視鏡QV Φ6.0mm 2m 全方向 QV-HYA60402 Jスコープ ※本体3年保証 側視70°ミラーアダプターつき
税別 238,000円
(税込 261,800円)
予約注文受付中
商品コード P-QV-HYA60403
標準在庫
本体保証つき
360度先端可動式内視鏡QV Φ6.0mm 3m 全方向 QV-HYA60403 Jスコープ ※本体3年保証 側視70°ミラーアダプターつき
限定特価 税別 278,000円
(税込 305,800円)
商品コード P-MTA00052
標準在庫
ホールディングチューブ(リジッドスリーブ)MTA00052 最小540mm / 最大990mm ボアスコープ(硬性鏡)の感覚で検査が可能
税別 22,800円
(税込 25,080円)

本体3年保証X1000PLUSの本体に、3年保証がつくようになりました。

※ケーブル・付属品・消耗品を除く

Jスコープ 360度先端可動式内視鏡QV Φ6.0mm 全方向の特長

とにかく軽いので検査者の負担が少なく作業効率がアップします。

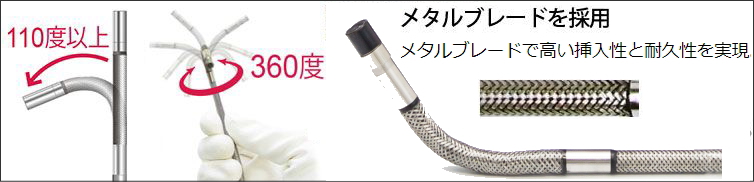

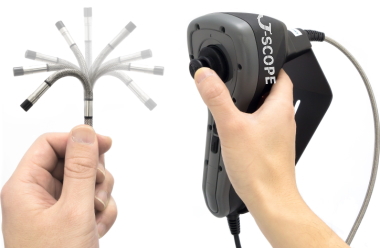

ジョイスティックを動かすと、ケーブル先端(カメラヘッド)を自由に可動させることができます。

  • ■全方向先端可動式ケーブル(360度) 動画で紹介

  • とにかく軽い。操作が簡単!応答性バツグン。

    ケーブルが曲がっていても、屈曲性が変わらない

  • ■VGAの高画質
  • 画素が従来機の4倍

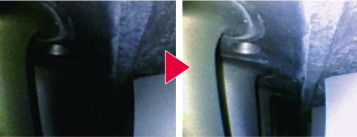

  • ■ナイトビジョン機能
  • ボタン一つで画像を明るく切り替えできます。

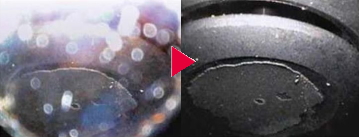

  • ■光の反射を抑える機能:ダストフリー/反射防止

    側視アダプタに付着したホコリの乱反射を抑える効果あり

  • 金属など反射する対象を検査する時、光の反射を抑制可能

Jスコープ 360度先端可動式内視鏡QV Φ6.0mm 全方向 のケーブルの仕様

プローブヘッド径 ø6.0 mm
プローブヘッド長 24 mm
プローブ長さ 2.0 m、3.0 m
先端可動角 全方位で最大110°
屈曲部可動半径 約30 mm
プローブヘッド材質 ステンレス鋼
プローブ材質 ステンレス鋼(ワイヤーブレード加工)
光源 高輝度白色LED 3灯
視野角(FOV) 87°
焦点深度(DOF) 1 cm ~ 10 cm
ビデオ解像度 640 × 480ピクセル
ボタン ナイトビジョン、回転、ダストフリー
使用温度 0 °C ~ 60 °C
保管温度 10 °C ~ 60 °C
防塵・防水規格 IP67相当(コントロールユニットを除く)
コントロール部寸法 高さ185 mm・幅35 mm・厚み51 mm
接続ケーブル長さ 約120 cm(カールコード伸長時)
重量 約790 g(3 m)
対象機種 工業用内視鏡 PRO3 / QV
付属品 側視70°ミラーアダプター、取扱説明書、クリーニングキットキャリングケース

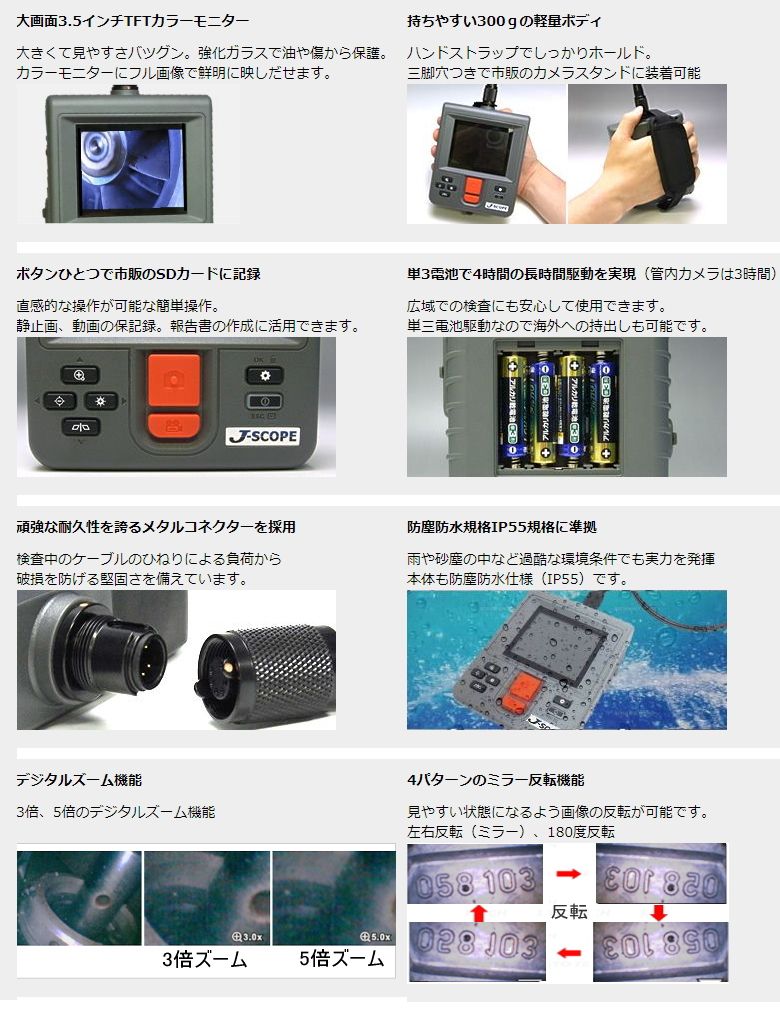

工業用内視鏡ビデオスコープQV本体の特長

・SDカード記録 ・軽量300gの本体 ・3.5インチモニタ ・防塵防水IP55の本体 ・単3乾電池で4時間駆動

・デジタルズーム3倍/5倍 ・回転・反転 ・ビデオ出力 ・USBデータ転送 ・多くの言語に対応 ・便利な三脚ネジ穴

・ケーブル交換式 ・耐油式防水ケーブル ・堅牢なケーブル接続


工業用内視鏡ビデオスコープQV本体の仕様

防水規格 IP55(※1)
ディスプレイ 3.5インチTFT LCDモニター(QVGA)
電池寿命 約4時間(管内検査カメラ使用時は約3時間)
記録媒体 SDカード(最大32GBまで対応)
静止画記録形式(サイズ) JPEG(640×480)
動画記録形式(サイズ) AVI(640×480)
動画フレーム・レート:30fps
ビデオ出力形式 NTSCまたはPAL

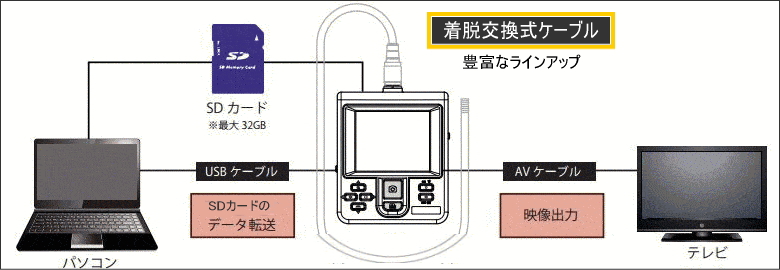

インターフェイス USB端子(Mini-B)/AV出力
対応言語

日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他

使用環境温度/湿度 0~60°C / 90%RH未満
保管環境温度/湿度 0~60°C / 90%RH未満
本体サイズ 140 mm(長さ)× 116 mm(幅)× 42 mm(厚さ)
付属品

取扱説明書、SDカード、キャリングケース、テスト電池
USBケーブル、AVケーブル、電池カバーネジ、ハンドストラップ

(※1)防水性能を確実にするには、電池カバー、USB端子カバー、SDカード挿入口とAV出力端子のカバーがしっかりと取り付けられた状態であることを確認してください。

先端可動式工業用内視鏡φ6.0mmのオプション

ホールディングチューブMTA00052(工業用内視鏡/先端可動式内視鏡用)ホールディングチューブ(リジッドチューブ)MTA00052

フレキシブルケーブルまたは先端可動式ケーブルが ボアスコープ(硬性鏡)の感覚で検査が可能

ケーブルを挿入し、ロックするだけ。
長さを2段階: 最小540mm / 最大990mm。
天井裏やエアコン排気口などにも便利。
・直径 8mm 動画で見る

ケーブル交換式(工業用内視鏡QV・PRO3EX・ズーム用)

耐油式防水ケーブル単体で販売中:目的や用途に合わせて選べる 詳細はこちら >>>

着脱交換式カメラケーブル


クリックすると動画で紹介。音が出ます。

予備のケーブルがあれば万が一の時にも安心。

用途に応じて交換ができるのでランニングコストが削減

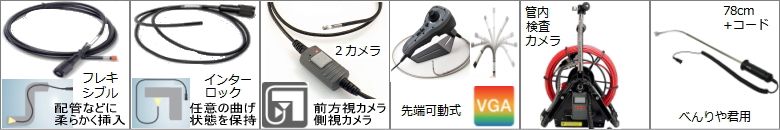

外径や長さ、用途の異なる豊富なケーブルのラインアップ

 直径4.0mm、5.5mm、8.5mm

 直径4.9mmスイッチ型

 先端可動式直径6.0mm

 管内検査カメラ:長さ22m・10m

 べんりや君用:長さ約1m(コードを含む)


ホールディングチューブを動画で紹介


動画で紹介

音あり 約3分

工業用内視鏡Jスコープの用途

自動車業界に工業用内視鏡 Jスコープ

エンジン、CPUボックス、ドアなどの内部検査。
精密部品、金属加工部品、金型加工品の品質検査。

建設・住宅・土木に工業用内視鏡 Jスコープ

壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。

ビル、マンションの建物点検に工業用内視鏡 Jスコープ

電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽


水道・ガス設備の点検に工業用内視鏡 Jスコープ

給排水管の錆、腐食、詰まり等の点検。

航空機・鉄道・船舶に工業用内視鏡 Jスコープ

エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検

化学プラントに工業用内視鏡 Jスコープ

各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に


電気・空調設備の保守管理に工業用内視鏡 Jスコープ

トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察

電力・石油化学プラントに工業用内視鏡 Jスコープ

各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検

地中埋設管(排水管・ガス管・上下水道・電設配管)に工業用内視鏡 Jスコープ

電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
