HDMIモニター付き実体顕微鏡 HD-210M

クリックすると縮小します

HDMIモニター付き実体顕微鏡 HD-210M

画像をクリックすると拡大します

■ソニー製210万画素CMOSセンサー搭載。
■拡散照明と同軸落射照明の2種の照明。
■microSDカード保存式で動画・静止画の記録可能。
■12.5インチHDMIワイド液晶ディスプレイ
■0.7× ~ 5.0×(光学倍率: 0.28× ~ 2×)
■リモコン操作も可能
■白色ステージ変更でプレパラートを置いて生物顕微鏡として観察も可能。
 XYステージがあればよりキレイに観察

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 デモ機依頼
製品名 価格
商品コード MMS-019-01
標準在庫
実体顕微鏡HD-210M(HDMIモニターつきデジタルマイクロスコープ) ※液晶パネル・カメラユニット、顕微鏡本体、 ACアダプター、リモコン、 六角ドライバー
税別 108,000円
(税込 116,640円)
商品コード V-MSD16G-SAN
標準在庫
オプション品
マイクロSDHCカード16GB
税別 1,800円
(税込 1,944円)
商品コード K-SD44-2
標準在庫
オプション品
SDカードリーダーSDWH2 ※USB接続を使用したSDカードリーダライタ
税別 1,800円
(税込 1,944円)

実体顕微鏡HD-210M(HDMIモニターつきデジタルマイクロスコープ)の画像

植物

玉ねぎの皮 50倍/100倍

玉ねぎの皮 50倍/100倍

たけの茎断面 50倍/100倍

たけの茎断面 50倍/100倍

昆虫

ミツバチの後ろ脚 50倍/100倍

ミツバチの後ろ脚 50倍/100倍

蚊の頭  50倍/100倍

蚊の頭  50倍/100倍

実体顕微鏡HD-210M(HDMIモニターつきデジタルマイクロスコープ)の特長

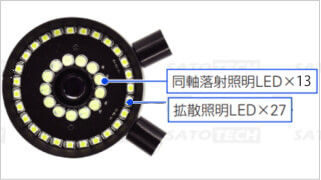

■2種類のリング照明でクリアな画像を取得

2種類の調光機能つきライト
  • 拡散照明と同軸落射照明の2種類のライト
    拡散照明
    対象物に対してあらゆる方向から均一な光をあてることで、安定した反射光が得られます。

  • 同軸落射照明
    照明の光軸とカメラの光軸を一致させ、表面からの反射光を観察する照明方式です。シリコンウエハー、メッキ面、研磨した金属等、鏡面体の観察に有効です。

「拡散照明のみ」と「拡散照明+同軸落射照明」の比較

PCB基板が「拡散照明+同軸落射照明」で観察することにより、よりクリアな画像になります。

ガラス表面の場合、表面の傷が「拡散照明+同軸落射照明」で観察することにより、より鮮明に

ガラス表面のキズ
の観察

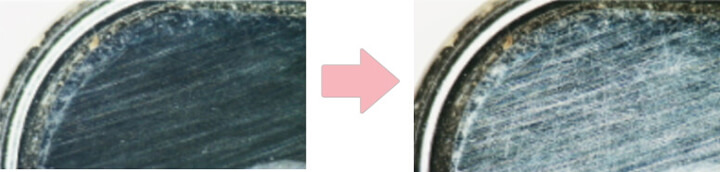

金属表面を「拡散照明+同軸落射照明」で観察することにより、より立体的に観察可能

金属表面の観察

カメラユニットの機能

項目

詳細

静止画

動画

顕微鏡

生物 / 工業

照明

LED / ハロゲンランプ

ホワイトバランス
(WB)

オート(A)/ セミオート(S)/ マニュアル
(M:RGBの各値128 ~ 225で設定)

露出(EV)

オート(A)/ セミオート(S)/ マニュアル
(M:-10 ~+10で設定、初期値0)

画像回転

標準 / 上下反転 / 180度回転 / 左右反転

カラー

カラー / モノクロ

画質

ファイン / ノーマル / エコノミー



フレームレート

1920×1080(30 fps)/ 1280×720(60 fps)



インターバル撮影

オフ・10枚/秒(5倍速)・5枚/秒(10倍速)・  2枚/秒(25倍速)



3枚連写

オン / オフ



セルフタイマー

オフ / 2秒 / 5秒 / 10秒



クイックレビュー

オフ / 2秒 / 5秒



ループ録画

オフ / 3分 / 5分



フリーズ

オン / オフ



クロスライン

クロスライン1(十字ガイド線)/
クロスライン2(グリッドガイド線)/
クロスライン3(同心円+十字ガイド線)

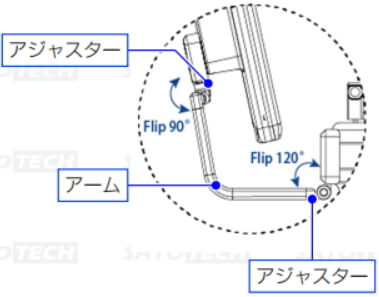

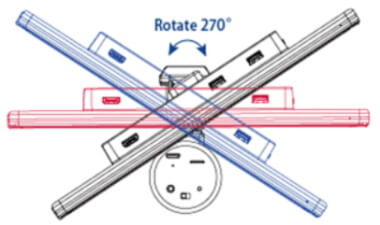

■液晶パネルの角度調整

液晶パネルとカメラユニットをつなぐアームは前後に傾けることができます。
また液晶パネルも左右に可動させることができ、観察しやすい位置に調整していただけます。

液晶パネルの角度調整

液晶パネルの角度調整

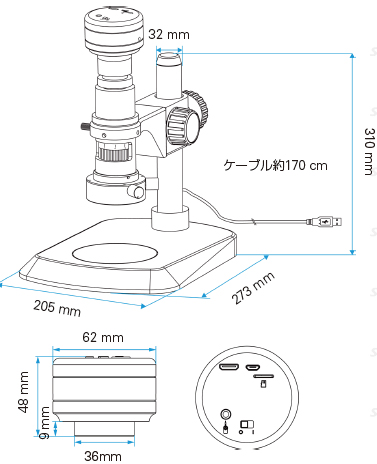

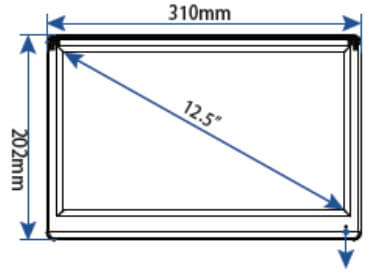

実体顕微鏡HD-210M(HDMIモニターつきデジタルマイクロスコープ)の外観寸法

モニターサイズ顕微鏡サイズ



実体顕微鏡HD-210M(HDMIモニターつきデジタルマイクロスコープ)の仕様

カメラユニット仕様

イメージセンサー

1/2.8" SONY IMX291CMOSセンサー

画素数

210万画素

ピクセルサイズ

2.9 µm×2.9 µm

露出モード

ローリングシャッター

最大解像度

1920×1080(2,073,600ピクセル)

表示解像度

1920×1080(P60)

ダイナミックレンジ

128 dB

SNR

30 dB

分光特性

380 nm ~ 650 nm

露出

リアルタイム自動露出、シングル自動露出、手動調整

ホワイトバランス

リアルタイム自動、シングル自動、手動調整

記録形式

静止画(JPEG)

1920×1080

動画(MOV)

1920×1080(P30)・1280×720(P60)

記録媒体

microSDカード(最大128 GBまで)

イメージ出力

HDMI タイプC(miniHDMI)

レンズマウント

Cマウント(1"×1 / 32)

入出力端子

miniHDMI端子×1、microSDカードスロット×1、リモコン接続端子×1

ディスプレイユニット仕様

ディスプレイ

12.5インチ a-Si TFT-LCD/IPS

表示解像度

1920×1080ピクセル

表示色

約1677万色

光度

300 Nit

コントラスト比

800:1

視野角

170 °/ 170 (°水平 / 垂直)



入出力端子

USB2.0電源出力端子(DC5V 2A)×3
リモコン接続端子×1、HDMI入力端子×2
ACアダプター入力端子(DC12V)

顕微鏡の仕様

焦点ダイヤル

可動範囲:約50 mm

固定ノブ

高さ調整範囲:約230 mm

光学倍率

0.28× ~ 2×

倍率調整

0.7× ~ 5.0×

作動距離

88.5 mm



焦点深度※1

2.2 mm ~ 10 mm(0.3×)
1.2 mm ~ 2.5 mm(0.5×)
0.8 mm ~ 1.0 mm(1×)
0.6 mm(1.5×)
0.4 mm(2×)

視野

28.4×16 mm ~ 2.37×1.33 mm

表示倍率※2

14 ~ 100倍

その他の仕様

使用環境

温度

0℃ ~ 40℃

湿度

30 %RH ~ 60 %RH(結露なきこと)

保存環境

温度

0℃ ~ 60℃

湿度

10 %RH ~ 80 %RH(結露なきこと)

電源

ACアダプター(AC100 ~ 240 V、50 / 60 Hz)

重量

約4.1 kg



付属品

液晶パネル・カメラユニット、顕微鏡本体、 ACアダプター、リモコン、
六角ドライバー、取扱説明書

別売品

microSDカード、SDカードリーダー

※1 ピントが合っているように見える奥行(前後)の範囲

※2 本製品の12.5インチワイドモニターで1920×1080解像度設定時の表示倍率
